小型桌面级印刷实验装置三维结构

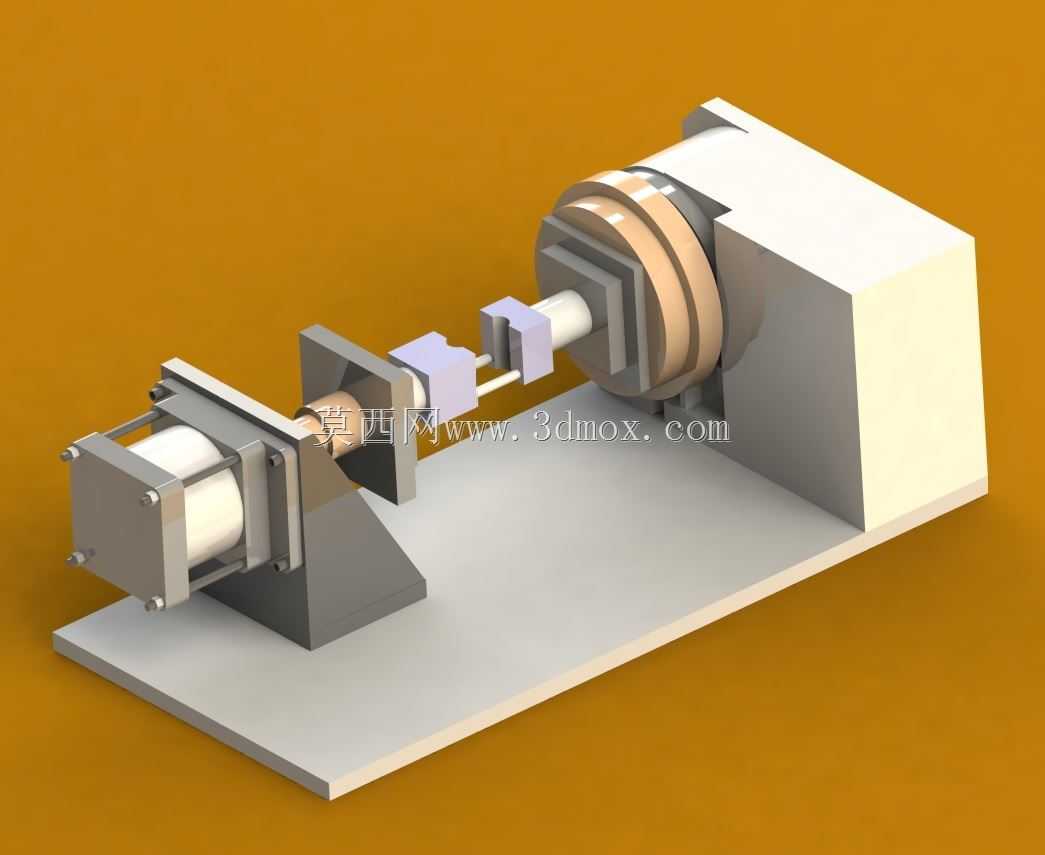

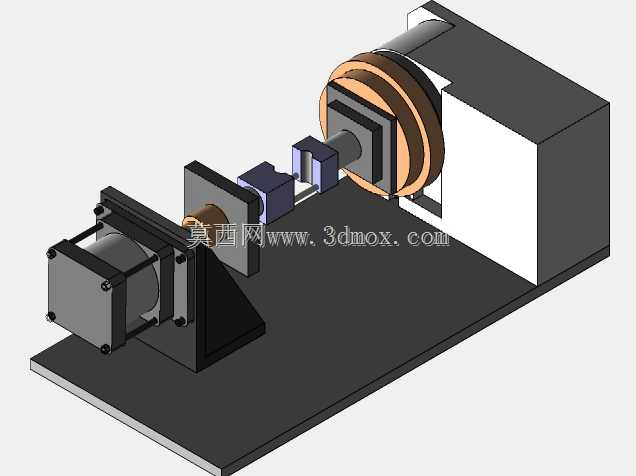

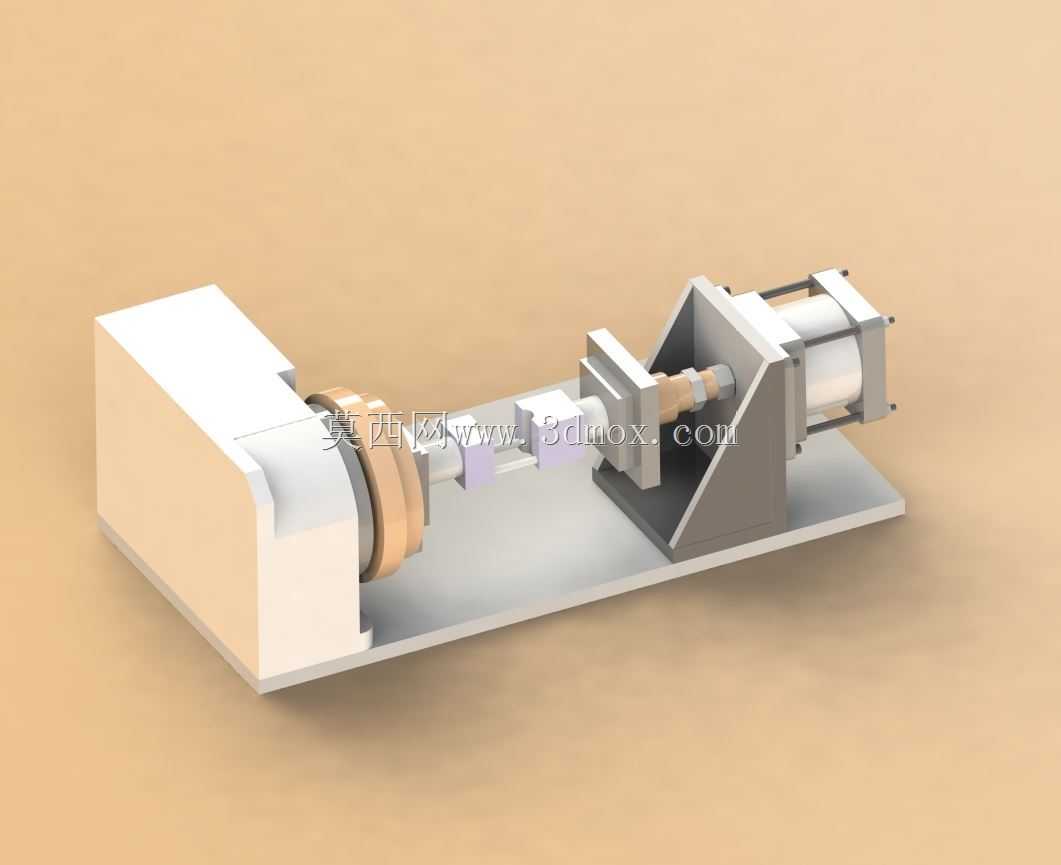

　　这套小型印刷实验装置的三维结构，核心面向新材料印刷适配性验证场景搭建，区别于量产型工业印刷设备的大尺寸、高节拍设计逻辑，整体采用卧式同轴布局，所有功能组件均集成在一块平整的安装底板上，底板预留的沉头安装孔位可直接固定在标准实验工作台面，安装边界控制在长度400mm、宽度200mm、高度180mm范围内，无需额外搭建大型设备基座，适配高校材料实验室、小型印刷耗材研发工坊的场地条件。从功能模块划分来看，装置沿轴向依次排布进料夹持单元、压印传动单元、动力输出单元三个核心部分：进料夹持单元采用可调式夹头结构，可夹持厚度0.1mm-5mm的片状承印基材，夹头侧面的锁紧螺栓可根据基材硬度调整夹持力，避免薄型基材被夹皱、厚型基材夹持打滑的问题，

　　夹头与安装座之间设置的直线导轨副，可实现轴向100mm范围内的进给行程调整，满足不同幅面测试样品的压印需求。压印传动单元是整套装置的核心功能段，采用双辊对压结构，其中橡胶包覆的压印辊通过键连接固定在传动轴上，金属承托辊的两端设置偏心调节机构，可通过旋转调节端盖实现0-2mm范围内的压印间隙微调，适配不同厚度的印刷耗材与承印材料，辊组外侧设置的可拆卸挡料板，可避免测试过程中油墨或涂布材料飞溅污染工作台面，挡料板采用透明亚克力材质，方便实验人员实时观察压印区域的材料转移状态。动力输出单元集成在装置尾部的方形箱体内，箱体内部预留了电机安装位与减速齿轮组的装配空间，输出轴通过联轴器与压印辊传动轴连接，可根据测试需求匹配不同转速的动力源，

　　实现0-50r/min范围内的压印线速度调整，满足不同固化特性印刷材料的工艺参数验证需求。整套结构的设计思路完全围绕实验场景的灵活性需求展开，所有外露的连接紧固件均采用标准内六角螺栓，拆装无需特殊工具，方便实验人员根据测试需求快速更换不同粗糙度、不同直径的压印辊，或是调整夹持单元的装夹形式；安装底板上的T型槽结构，可支持额外加装烘干模块、张力检测模块等拓展组件，无需重新加工底板即可完成功能拓展。在实际应用中，这套装置可完成新型水性油墨、功能性涂布材料、柔性印刷基材的小批量压印测试，无需启动大型工业印刷设备即可完成材料适配性的初步验证，大幅降低新材料研发过程中的试错成本；同时紧凑的结构尺寸也方便放置在通风橱内，

　　完成带有挥发性溶剂的印刷材料测试，满足实验室的安全操作规范。结构设计过程中充分考虑了加工工艺性，所有金属结构件均采用常规铣削、车削工艺即可加工，无复杂曲面或特殊工艺要求，非承力的防护类零件可采用3D打印或亚克力切割快速制作，方便研发阶段的快速迭代调整；各旋转轴的支撑位置均配置标准深沟球轴承，保证传动过程的同轴度与运转平稳性，避免压印过程中出现辊面跳动导致的印刷厚度不均问题。
