小型变速器齿轮组件及配套安装结构

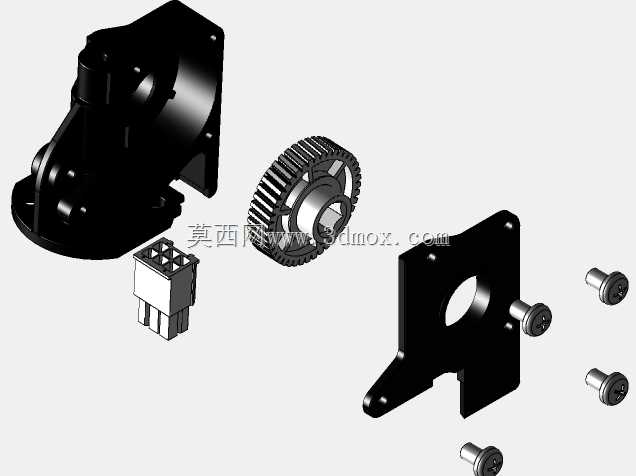

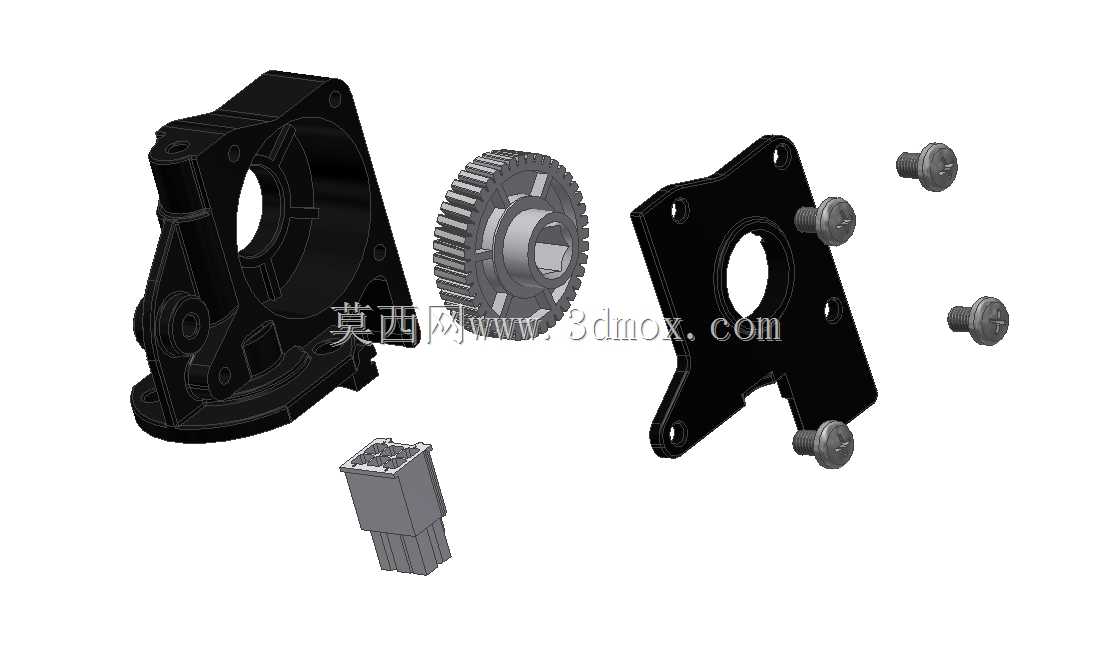

这套传动组件主要适配小功率动力传输场景，常见于小型代步设备、桌面级动力传输单元、小型自动化执行机构的动力变矩环节，核心作用是在有限安装空间内完成输入转速的匹配调整，将原动机输出的高转速低扭矩转换为适配负载端需求的低转速高扭矩输出，同时通过箱体结构完成传动部件的密封与防护，避免外界粉尘、水汽侵入齿轮啮合区域造成磨损失效。从结构设计逻辑来看，整套组件采用分体式装配思路，主承载箱体采用压铸成型的壳体结构，预留了轴承安装位与齿轮啮合腔，壳体上的安装凸台经过受力校核，可承受齿轮啮合过程中产生的径向与轴向载荷，避免长期运行出现壳体形变导致的齿轮偏磨问题。侧置的安装盖板通过多组螺栓与主箱体连接，盖板与箱体的结合面预留密封槽位，装配时可加装密封垫片实现结合面的静密封，盖板中心的开孔对应输出轴的伸出位置，可适配骨架油封完成动密封，防止箱体内润滑脂泄漏。核心传动齿轮采用直齿圆柱齿轮结构，齿形参数经过变位修正，可在小中心距条件下满足啮合强度要求，齿轮中心的花键孔可直接与输入输出轴配合，传递扭矩的同时保证同轴度，避免传动过程中出现径向窜动。配套的紧固件采用内六角圆柱头螺钉，分布在盖板与箱体的连接点位，螺钉的长度经过匹配计算，拧紧后不会突出箱体内壁干涉齿轮运转，同时保证足够的螺纹啮合长度满足连接强度要求。组件附带的接插件结构用于配套转速传感器的接线固定，可实时采集输出轴转速信号，为整套传动系统的闭环控制提供硬件基础。安装边界方面，整套组件的外轮廓适配小型设备的紧凑安装空间，箱体上的安装孔位采用标准化孔距设计，可直接与常见的小型动力设备安装基座匹配，不需要额外制作转接板，输出轴的伸出长度与轴径尺寸适配常规的联轴器规格，可快速连接负载端执行部件。设计过程中充分考虑了装配工艺性，所有零部件均可从单侧完成装配，不需要复杂的专用工装，后期维护时仅需拆卸侧盖板即可完成齿轮检查、润滑脂更换等操作，降低了全生命周期的维护成本。齿轮啮合侧隙控制在合理区间，既可以避免热胀冷缩导致的卡滞，又能保证正反转切换时的传动精度，减少回程误差对传动效果的影响。
