摩托车自行车用套筒滚子链传动结构

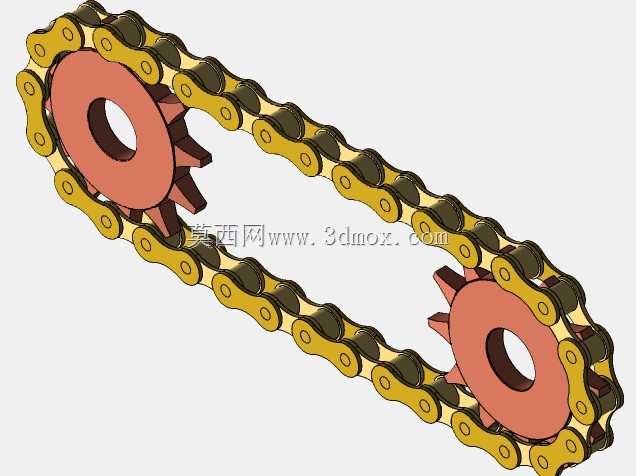

　　这套套筒链传动结构，核心适配摩托车、非机动车及部分轻工输送设备的动力传递场景，替代传统皮带传动解决打滑、传动比失准的问题。从实际应用场景看，日常通勤的跨骑摩托车初级传动、民用代步自行车的链传动系统，还有部分低速轻型输送机的动力传递单元，都能见到这类结构的身影，它靠链节与链轮轮齿的刚性啮合传递扭矩，不会出现皮带遇油污、重载时的打滑丢转问题，传动效率能稳定保持在较高区间。

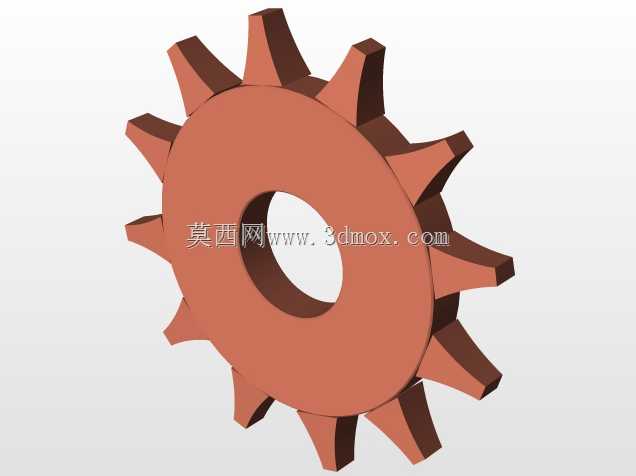

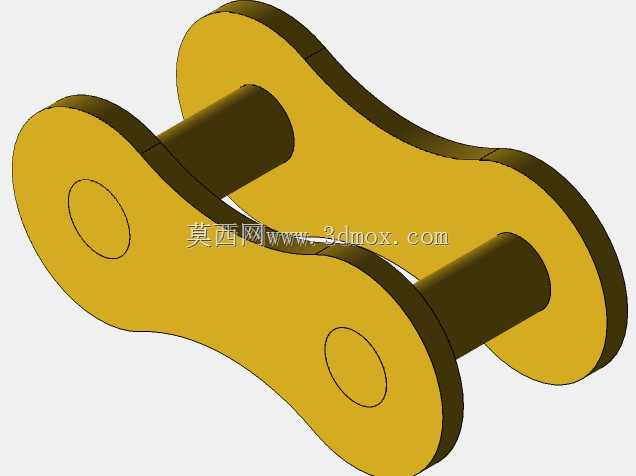

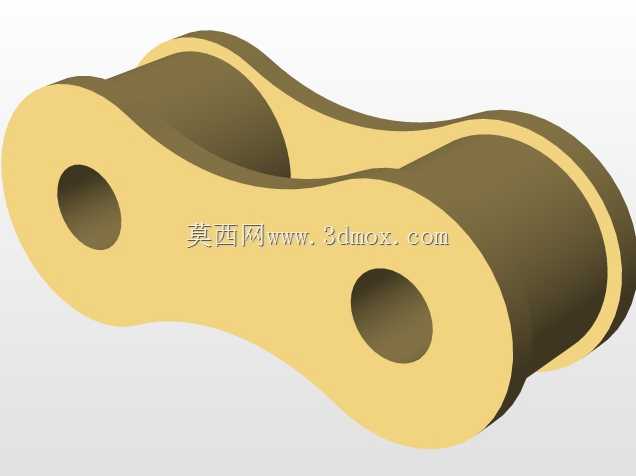

　　设计层面，这套结构采用带套筒的滚子链节设计，每一节链节由内链板、外链板、销轴、套筒、滚子组成，滚子与链轮齿面接触时可自由转动，能大幅降低啮合过程中的摩擦磨损，延长整套传动副的使用寿命。两个配套链轮的齿形按标准链节距匹配设计，齿廓采用渐开线修形，保证链节啮入、啮出时无卡滞，减少传动过程中的冲击振动。

　　从安装边界来看，这套传动结构的中心距可根据实际设备需求调整，链节可通过增减链节数量适配不同轴距，安装时需保证两链轮的端面共面度控制在合理公差范围内，避免链片偏磨。链轮中心的安装孔可根据适配的轴径做对应尺寸调整，键槽尺寸匹配对应传递扭矩的平键规格，保证动力输入输出时无相对窜动。

　　实际使用中，这类套筒链能适应多粉尘、轻度油污的户外工作环境，不需要像同步带那样做严格的张紧防护，日常仅需定期补充润滑脂就能维持稳定运行。相比齿轮传动，它能实现远距离的轴间动力传递，不需要额外增加中间惰轮，结构更紧凑，成本也更低，在中小扭矩的定比传动场景中适用性极强。设计建模时，链节之间的铰接副做了对应运动约束，可直观模拟传动过程中的链节运动轨迹，验证链轮齿形与链节的啮合间隙，避免实际生产装配后出现卡链、跳齿的问题。
