莫比乌斯环结构创意指环造型设计

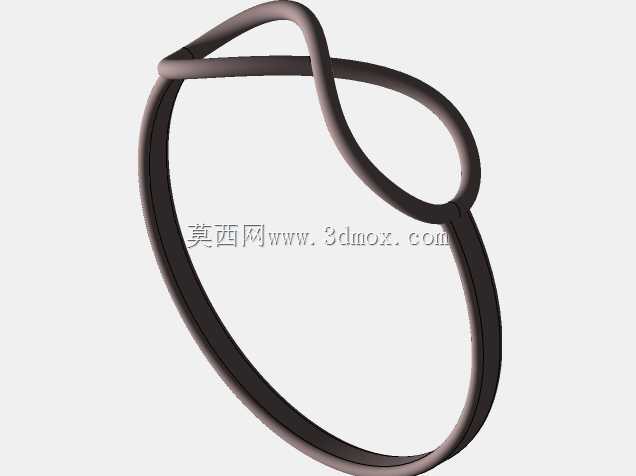

　　做结构设计这行久了，总容易被常规的装配约束、公差配合框住思路，偶尔碰到这类跳出工业功能框架的创意曲面构件，反倒能把平时练的扫掠、曲率连续这些建模基本功用得更灵活。这个指环的核心结构采用了莫比乌斯环的拓扑逻辑，和常规闭口圆环指环的结构逻辑完全不同，常规指环是单一闭合曲面，截面沿环形路径扫掠时始终保持法向垂直于佩戴平面，而这个结构将扫掠路径做了180度的空间扭转，最终形成单侧连续曲面的闭环，没有传统指环的明确正反面分界。

　　从实际佩戴场景来看，这类结构的指环首先要适配人体手指的佩戴边界，常规成人佩戴的指环内圈公称直径控制在16mm到20mm区间，对应不同的手指指围，建模时内圈轮廓不能做正圆处理，要贴合手指指节的椭圆截面特征，长轴方向适配手指的宽度方向，短轴适配厚度方向，避免佩戴时出现卡压指骨或者转动滑脱的问题。指环的杆身截面采用圆形截面，截面直径控制在2.5mm到3mm之间，这个尺寸既不会因为杆身过细导致结构强度不足，日常佩戴时容易磕碰变形，也不会因为杆身过粗造成佩戴异物感过强，影响手指的日常活动。

　　建模过程中最需要注意的是扫掠路径的曲率连续性，整个扭转环的路径不能出现曲率突变的拐点，否则扫掠出来的曲面会出现折痕，不仅影响外观质感，日常佩戴时折痕位置还容易积攒污渍，甚至刮蹭衣物皮肤。路径的扭转角度要均匀分配在整个环形路径上，不能集中在某一段，否则会出现局部结构凸起，佩戴时凸起位置会持续压迫手指皮肤，长时间佩戴容易产生压痕。曲面完成后要做全局的圆角过渡处理，所有棱边位置都要做R0.2以上的圆角，避免锐边存在。

　　从结构强度角度考虑，这类连续曲面的环形构件，受力时的应力分布比常规焊接或者拼接的指环更均匀，因为没有拼接焊缝带来的应力集中点，日常佩戴过程中承受的挤压、磕碰外力会沿着连续曲面均匀分散，不容易出现局部断裂的问题。不过建模时也要注意扭转位置的截面变形控制，扫掠过程中要保持截面的轮廓一致性，不能因为路径扭转出现截面被压扁或者拉伸的情况，否则会导致局部杆身过细，成为整个结构的强度薄弱点。

　　这类创意环形结构除了作为饰品佩戴的场景外，其拓扑结构逻辑也可以延伸到工业传动、密封件的设计中，比如无接口的扭转密封环、特殊路径的传动带结构，都可以参考这种单侧连续曲面的设计思路，减少结构的拼接接缝，提升构件的整体使用寿命。做这类创意曲面建模时，不能只追求视觉上的新奇感，还是要回归实际使用的边界约束，比如佩戴类的构件要贴合人体工学尺寸，工业用的构件要适配安装空间、受力载荷要求，把曲面造型的流畅性和实际使用的实用性结合起来，才是结构设计的核心逻辑，不能为了造型牺牲使用体验，也不能只讲功能忽略结构的合理性。
