多向折弯钣金安装固定支架结构

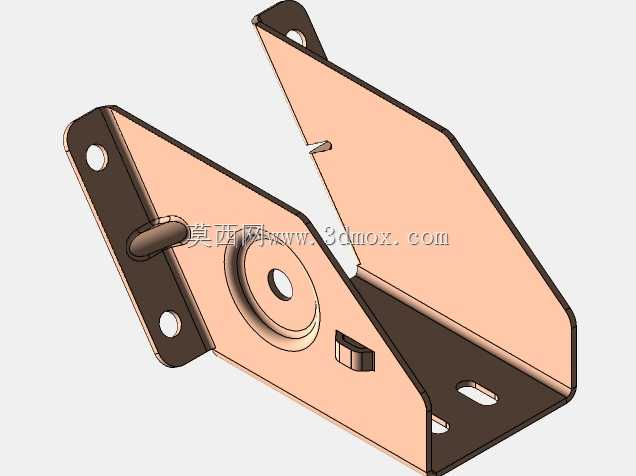

　　这款钣金支架是在实际设备装配场景中落地的结构件，日常多应用在工业设备内部的元器件承托、相邻构件连接定位场景，也可作为小型机电设备的侧边安装支座，替代传统焊接支架来减少现场装配的焊接工序，降低装配环节的热变形风险。从结构功能来看，它通过多道折弯形成三个互相呈夹角的安装面，不同安装面的孔位对应不同的连接需求：侧边带圆孔的翻边用于和设备主体的型材框架通过螺栓锁附，底部带腰型孔的平面用于承托待固定的功能部件，腰型孔的设计预留了装配调整余量，能抵消框架焊接或者型材拼接带来的位置公差，避免安装时出现孔位对不齐的问题；中间带凸台翻孔的区域是核心定位位，凸台结构能增加局部的接触强度，避免螺栓锁附时钣金面出现凹陷变形，

　　同时翻孔形成的导向段能快速对准待装配件的定位孔，提升装配效率。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯边都预留了合理的折弯内R角，避免折弯时出现板材开裂的问题，各个安装面之间的避让缺口也做了对应处理，防止折弯时相邻面出现干涉，侧边的小凸包结构是加强筋结构，不需要额外增加板材厚度就能提升整个支架的抗扭刚度，减少设备运行振动带来的支架形变。安装边界上，支架的整体外轮廓适配常规40系列铝型材的安装间距，三个安装面的孔位中心距都匹配通用五金件的安装尺寸，不需要额外定制连接件就能直接和标准型材、标准螺栓配合使用，板材厚度选用常规冷轧板规格，既满足承托强度要求，也不会造成材料浪费。实际使用时，这类支架不需要后续做复杂的机加工，下料、

　　折弯、冲孔工序就能完成加工，表面做喷塑或者镀锌处理后就能适配不同的设备使用环境，在有轻度腐蚀的车间环境下也能保证足够的使用寿命。不同于标准的直角角码，这款支架的多面折弯结构能同时实现三个方向的连接固定，减少装配时需要的支架数量，也能避免多个支架拼接带来的累积误差，在小型自动化设备、电控柜内部元器件固定、输送线侧边附件安装场景下都能适配，装配时只需要先通过底部腰型孔调整好支架的前后位置，再锁附侧边的固定螺栓，最后把待固定部件通过中间凸台孔定位锁死即可，整个装配过程不需要复杂的工装辅助，单人就能快速完成安装。结构设计上还考虑了走线需求，侧边的缺口位置可以供小型线缆穿过，不需要额外在支架上开孔走理线架，进一步压缩装配的工序步骤，各个边角都做了小倒角处理，避免装配时划伤操作人员或者线缆表皮，细节处理完全贴合车间实际装配的使用需求。
