可移动小型鼓风提料输送设备结构

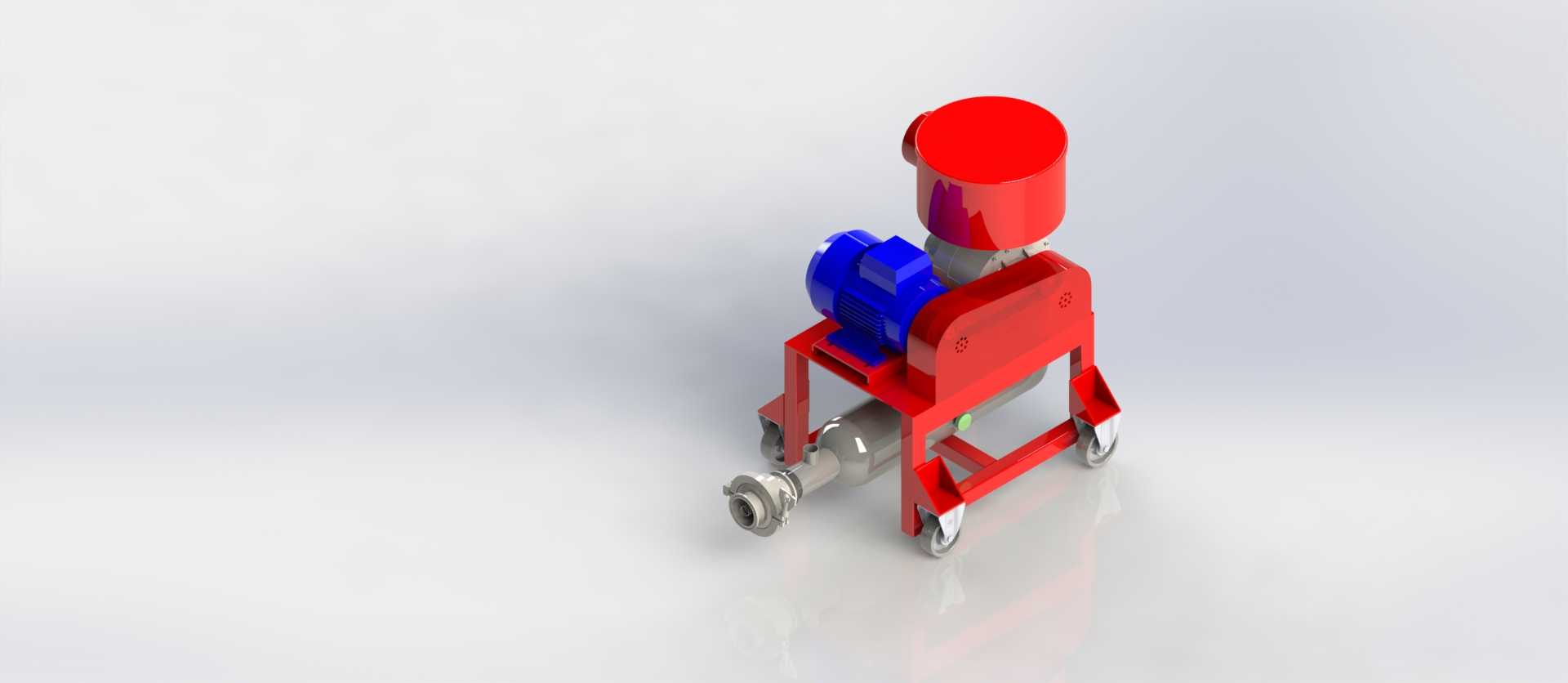

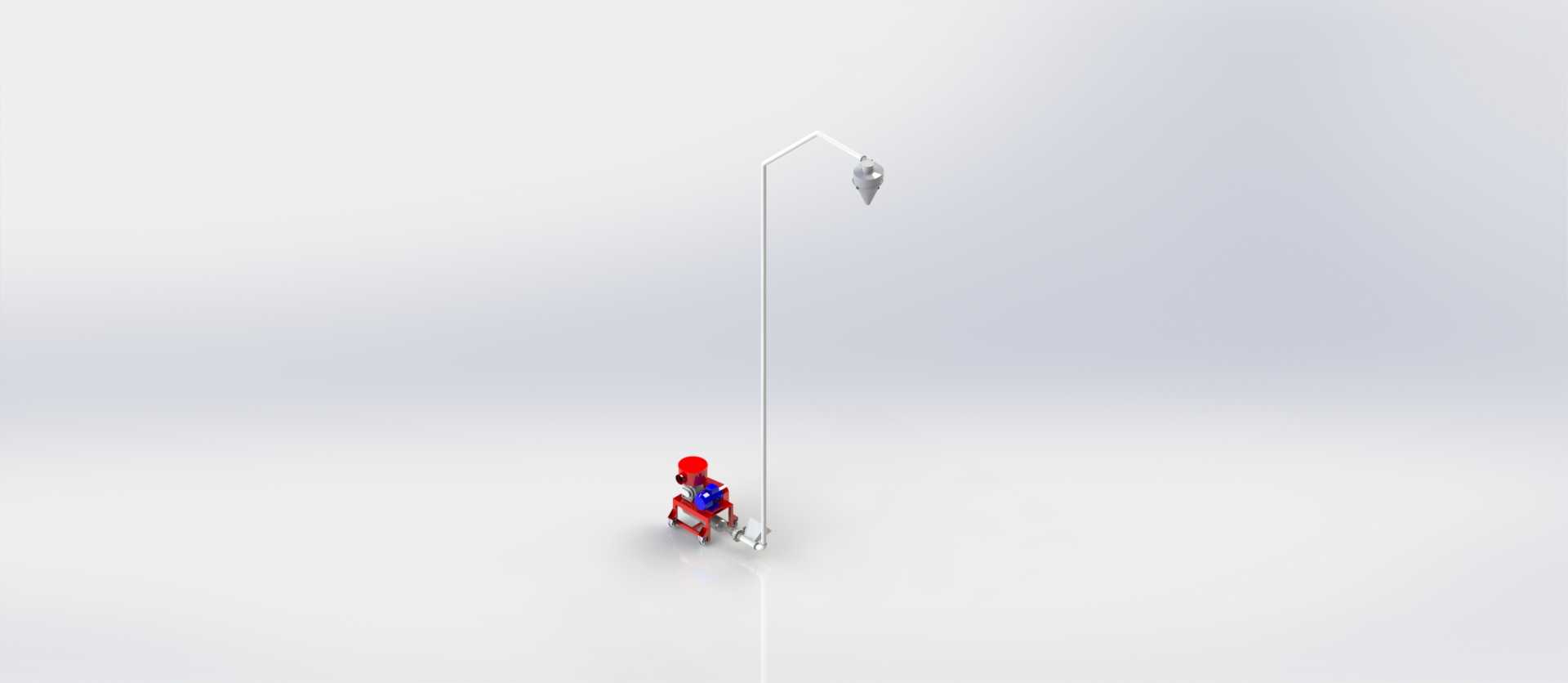

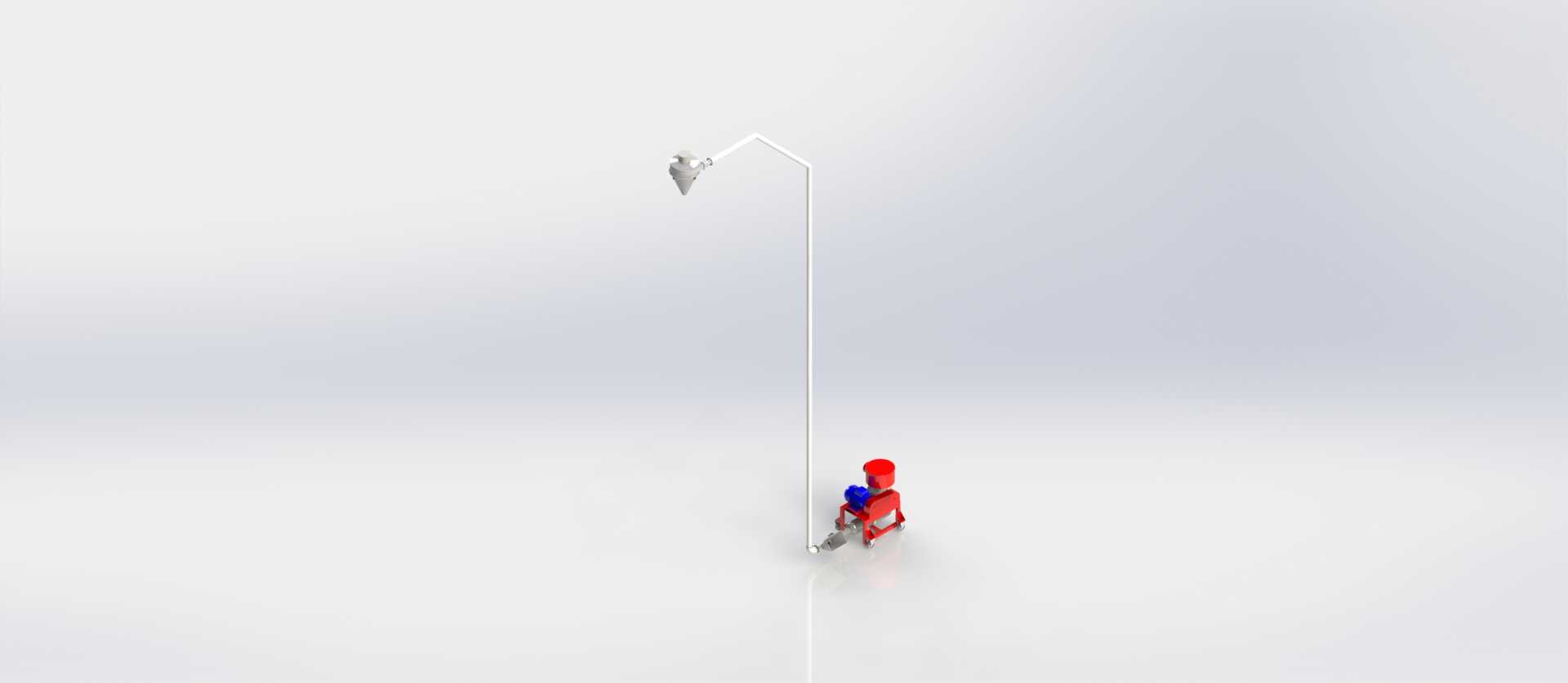

这套可移动鼓风提料装置，主要面向小批量粉体、颗粒物料的短距离风送转运场景，常见于小型加工车间的原料上料、工位间物料转序、实验室配料输送等工况，适配流动性较好的塑料粒子、粮食谷物、粉状添加剂等物料，无需固定安装即可灵活切换作业点位，适配多工位小产能的柔性生产需求。设备整体采用立式堆叠布局，顶部设置圆柱形风源腔体，为整个风送回路提供稳定的正压气流，侧置的动力单元通过直连结构为风轮组件传递扭矩，动力单元与风腔之间设置隔热隔振垫层，避免运行过程中动力端的振动传递至风腔引发气流紊流，同时阻隔动力端运行产生的热量向风腔传导，防止热敏性物料在输送过程中受热变质。下部的承托机架采用方管焊接成型的框架结构，四根立柱底部均安装万向脚轮，其中两个脚轮带刹车锁定结构，作业时踩下刹车即可固定设备位置，转场时抬起刹车即可推行移动，机架的横梁位置预留了管线固定卡扣位，可根据现场需求外接进料软管、电控线缆，避免管线拖地引发的剐蹭破损。风腔下方连接文丘里式混料腔，侧方预留的快装接口可直接对接进料软管，物料在负压作用下被吸入混料腔后，与高速气流充分混合，顺着下部的输送管道送至目标点位，输送管道采用快装卡箍连接结构，可根据输送距离、输送高度更换不同长度的管道，管道转弯处采用大曲率半径弯头，降低物料输送过程中的阻力与管壁磨损。设计过程中重点考量了设备的重心分布，将重量较大的动力单元布置在机架靠近中心的位置，顶部风腔的重量通过四根垂直立柱直接传递至脚轮，避免设备推行过程中出现侧倾风险，整机的作业边界控制在0.8米见方的范围内，可轻松通过车间常规宽度的通道、门洞，无需拆解即可完成跨区域转场。风腔与混料腔之间设置可拆换的导流板，可根据输送物料的密度、粒径调整导流板的角度，优化气流与物料的混合效率，针对磨蚀性较强的物料，可更换耐磨材质的混料腔内衬，延长设备的易损件更换周期。机架侧面预留了电控元件安装位，可根据需求加装启停开关、风量调节阀，实现单人单机即可完成全部操作，无需额外配置控制柜，进一步压缩设备的占用空间。设备底部的输送出口采用标准快装法兰结构，可直接对接储料仓、挤出机料斗、包装机进料口等下游设备，无需额外制作转接件，降低现场安装的适配成本。
