多规格适配3D打印柔性联轴器组件

这类柔性耦合组件主要面向小扭矩传动场景的轴系连接需求，常见于桌面级3D打印机进给机构、小型桌面机械手关节传动、微型传送带驱动单元、教学实验台传动模组这类对安装对中误差容忍度有要求的轻载设备中。实际设备装配过程中，两根传动轴的加工同轴度误差、安装座的装配公差、运行过程中机架产生的微变形，都会在轴连接位置产生附加径向载荷，刚性联轴器无法抵消这类偏移，很容易造成轴端磨损、驱动电机堵转甚至轴承损坏，而带多层环形缓冲槽的柔性结构，刚好可以通过自身的微形变吸收径向、角向以及轴向的微小偏移，降低装配精度要求的同时，延长传动系统的整体使用寿命。

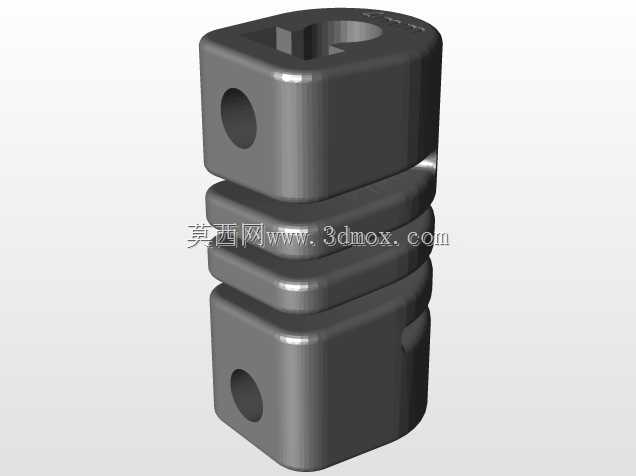

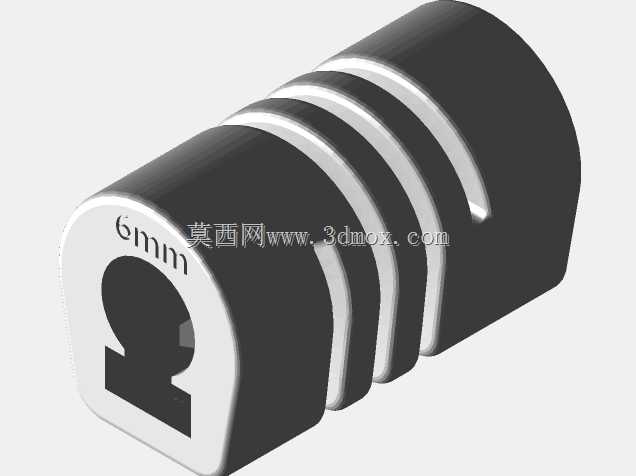

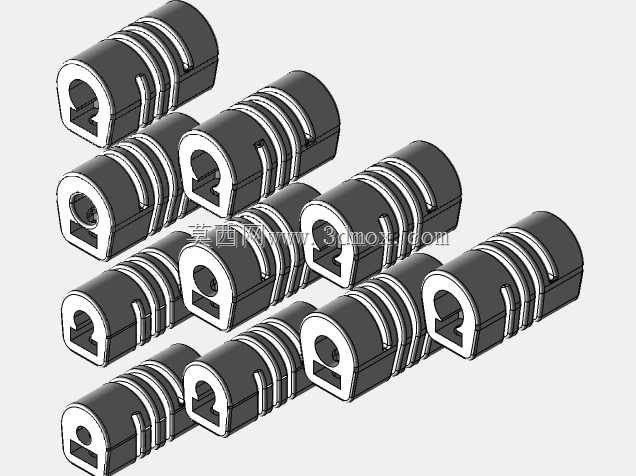

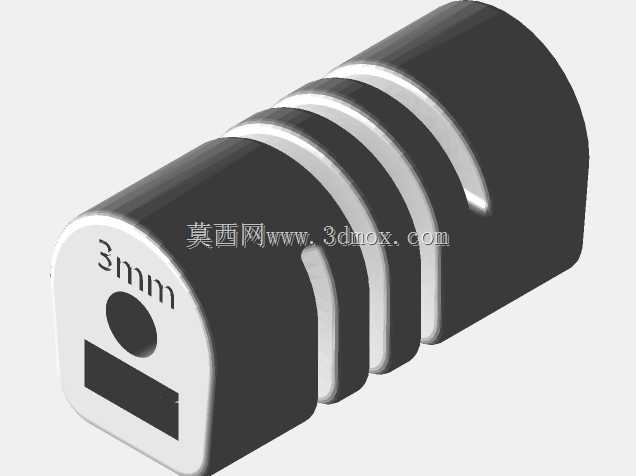

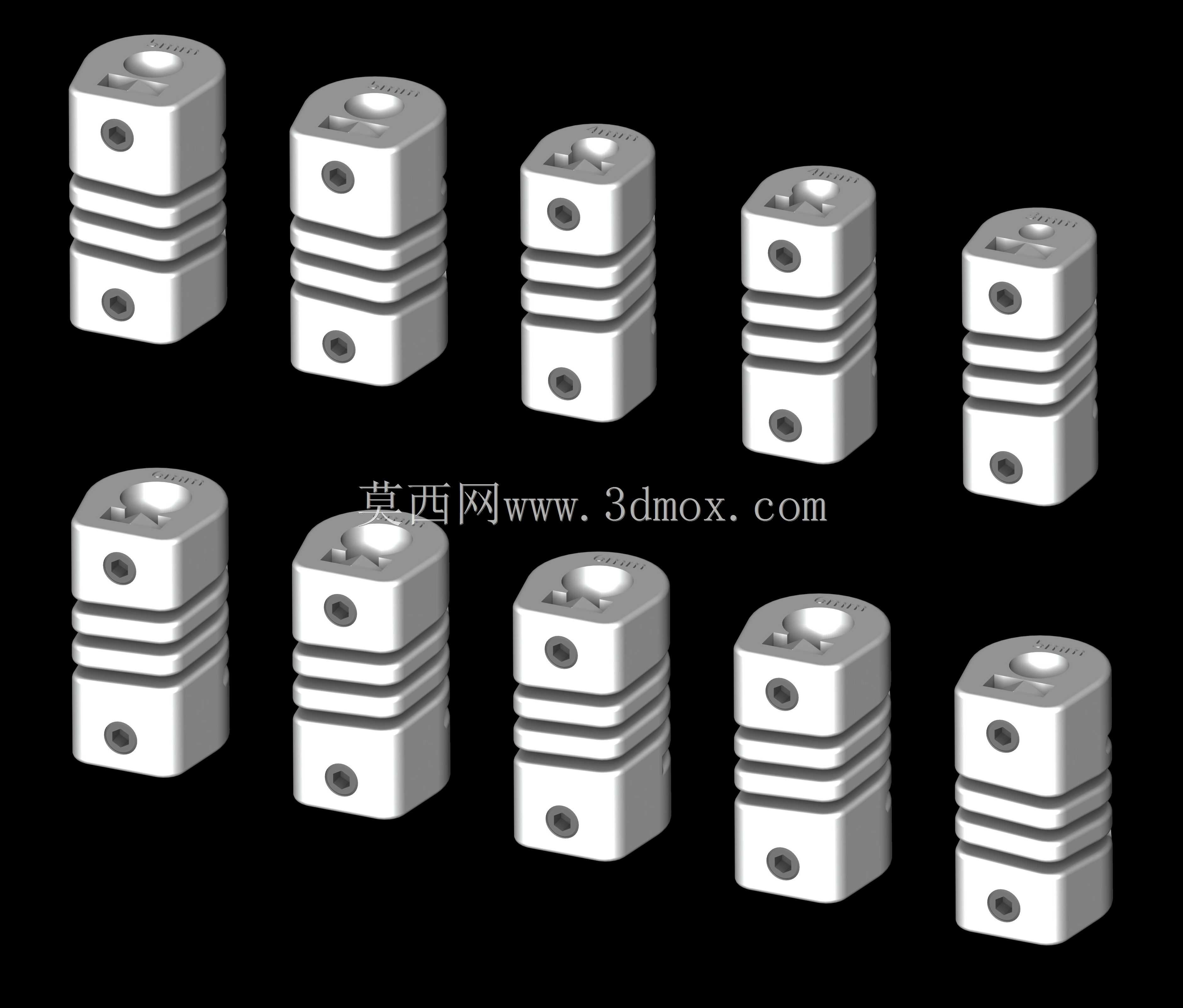

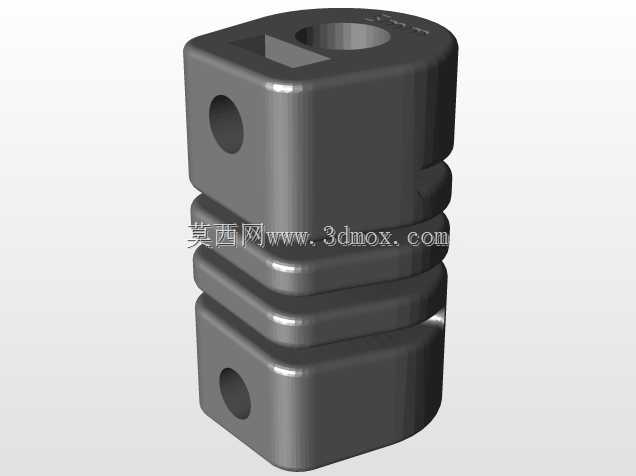

整套组件覆盖了常用的小直径轴连接规格，包含6-6mm等径联轴器、6-5mm缩径联轴器、6-4mm缩径联轴器、6-3mm缩径联轴器、5-5mm等径联轴器、5-4mm缩径联轴器、5-3mm缩径联轴器、4-4mm等径联轴器、4-3mm缩径联轴器、3-3mm等径联轴器，配套的紧固螺丝统一采用M3规格，安装时直接通过侧面的顶丝孔锁紧轴端即可，不需要额外加工键槽，非常适合光轴的快速装配。设计时特意将缓冲段的环形槽做了等距排布，每层壁厚控制在兼顾形变能力与传动扭矩的平衡区间，既不会因为结构过软导致传动丢步，也不会因为刚性太强失去误差补偿能力；两端的轴孔深度做了统一匹配，保证不同规格的联轴器安装后，轴端插入深度一致，不会出现单侧轴锁紧不足打滑的问题。外形上整体采用圆柱式结构，最大外圆尺寸统一，安装时不需要根据不同规格调整避让空间，外围没有突出的尖锐结构，不会干涉周边的走线或者其他运动部件；所有边角都做了小倒角处理，3D打印完成后不需要额外打磨去毛刺，去除支撑后就可以直接装配使用。选材上推荐PETG或者PC材料打印，这两种材料的韧性和抗疲劳性更适合反复形变的缓冲结构，相比PLA材料不容易在长期交变应力下出现层间开裂，打印时层厚设置在0.2mm、填充率设置在60%以上，就可以满足日常轻载传动的强度要求，不需要额外做金属嵌件补强。
