3兆瓦热解炉主体结构三维设计

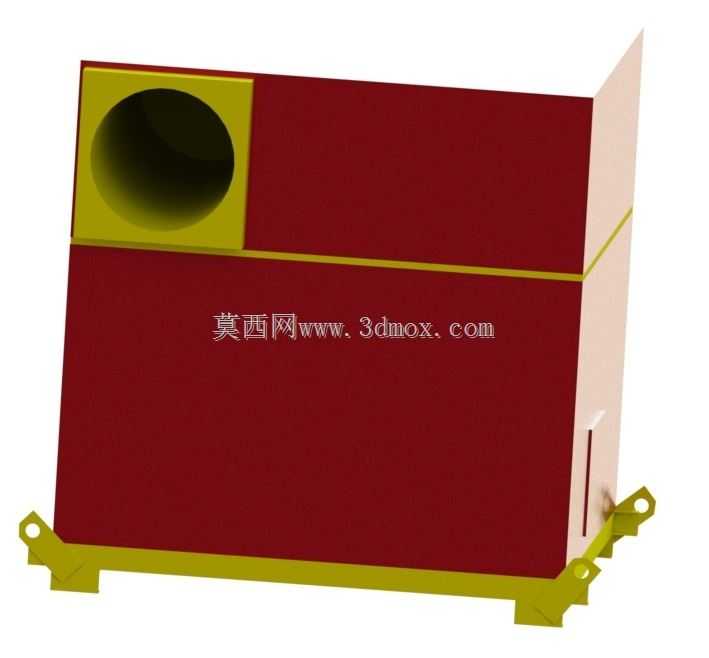

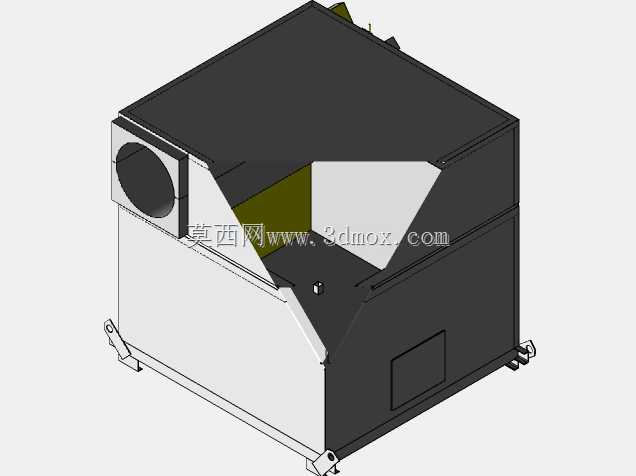

这套结构针对3兆瓦功率等级的热解工况设计，核心应用场景集中在固废热解处理、生物质热转化、工业有机废弃物无害化处置领域，作为热解反应的核心承载腔体，需要在持续高温工况下维持结构密闭性与安装稳定性。从结构布局来看，主体腔体采用矩形截面设计，相比传统圆筒形炉体，矩形结构更便于平面模块化拼接，在现场安装时可减少异形焊接工作量，同时能更好适配层状保温材料的铺设，降低保温层裁切损耗。腔体侧面预留的大直径圆形接口，是热解气导出与测温元件安装的共用接口，接口位置做了加厚凸台处理，避免高温下接口变形导致密封失效，凸台与腔体主体采用连续角焊缝连接，焊缝区域预留了打磨余量，方便后期做无损检测。底部的安装支架采用折弯成型的钣金结构，支架上的安装孔做了长圆孔设计，可补偿现场安装时的基础施工误差，支架与腔体底部的连接位置设置了加强筋，避免设备吊装时出现腔体变形。设计过程中优先考虑了现场运维的便利性，腔体侧面的窄缝结构是观察与检修辅件的安装位，无需拆解主体炉壳即可完成内部工况观测与易损件更换。安装边界方面，整体结构的重心落在底部支架的安装孔围成的区域内，吊装时无需额外配重做平衡，支架的安装孔距适配常规工业型钢基础的安装间距，不需要额外做过渡转接件。腔体壁厚的选取兼顾了结构强度与热传导控制，在保证高温下结构刚度的前提下，尽可能降低炉壳的蓄热损失，外表面的平整结构也方便后期外敷保温层与防护蒙皮。需要注意的是，这类热解设备的制造必须严格遵循承压与高温设备的制造规范，不合理的焊接工艺与材料选型会直接导致运行过程中出现壳体变形、密封泄漏等问题，建模过程中所有的折弯圆角、焊缝预留空间都按照实际加工工艺要求做了还原，可直接用于生产下料的参考，也可作为同功率等级热解设备改型设计的基础框架，调整腔体长度与接口位置即可适配不同处理量的工况需求。
