带步进电机控制的天文观测滤轮装置

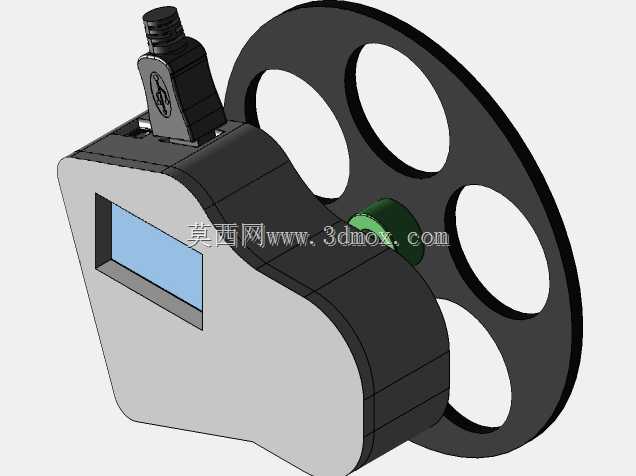

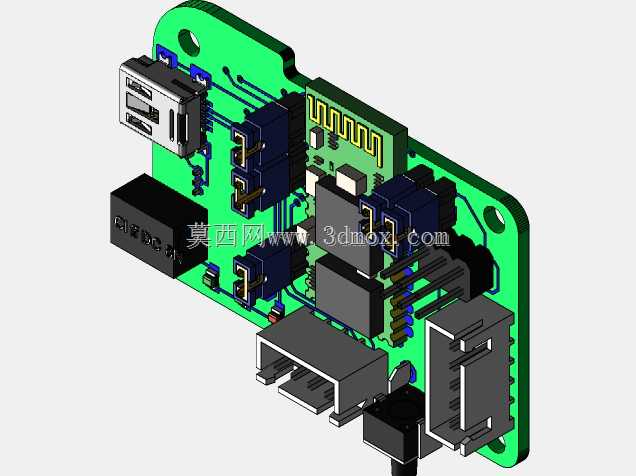

这款滤轮装置主要面向天文观测场景设计，核心作用是在天文摄影、光谱观测过程中完成多片滤光片的自动切换，避免手动更换滤光片带来的设备震动、光轴偏移问题，适配中小型天文望远镜的后端成像接口，可在夜间野外观测、固定台站长期观测等场景下稳定运行。装置的动力核心采用28BYJ-48 5V步进电机，搭配Atmega328P-AU主控芯片、ULN2003驱动模块与FTDI232通讯模块，同时支持USB有线连接与蓝牙无线连接两种控制方式，使用者可通过上位机软件或者移动端设备远程发送切换指令，步进电机的步距角经过减速结构换算后，可保证滤轮盘的定位精度满足滤光片通光孔与成像光路的同轴度要求，切换过程运行平稳无卡顿，不会对成像端造成冲击震动。从设计思路来看，整体采用一体化集成式结构布局，将主控电路、驱动模块、通讯模块全部整合在滤轮的主机壳内部，没有外露的冗余走线，主机壳采用贴合轮盘弧度的异形曲面造型，既能够缩减整体占用的安装空间，也能避免尖锐棱角在安装调试过程中刮蹭观测设备或者操作人员。滤轮盘采用大直径镂空结构设计，均布多个滤光片安装位，可同时装载不同规格的窄带、宽带滤光片，轮盘边缘做了加厚处理，保证长期转动过程中不会出现形变，避免滤光片安装位偏移导致的通光效率下降。安装边界方面，装置的底部预留了标准的望远镜接环安装孔位，可直接适配市面主流的天文摄影接环尺寸，整体厚度控制在合理范围内，不会给望远镜调焦座带来过大的负重压力，出线端采用加固式的航空插头结构，反复插拔也不会出现接线松脱的问题。装置侧面预留了状态显示屏的安装位，可实时显示当前滤光片位置、设备连接状态、电机运行参数，方便使用者在调试过程中快速掌握设备运行情况，不需要连接上位机就能完成基础的位置校准操作。结构设计上充分考虑了户外使用的环境适应性，壳体接缝处做了错位止口设计，可减少夜间观测时露水、灰尘进入设备内部的概率，所有电子元件的选型都兼顾了低温环境下的运行稳定性，可在秋冬季夜间低温环境下保持正常工作，不会出现低温宕机的问题。滤轮盘的转动轴采用低摩擦的衬套结构，长期使用磨损量极小，不需要频繁加注润滑脂维护，降低了台站长期使用的运维成本。
