环形法兰式冲压成型模具结构

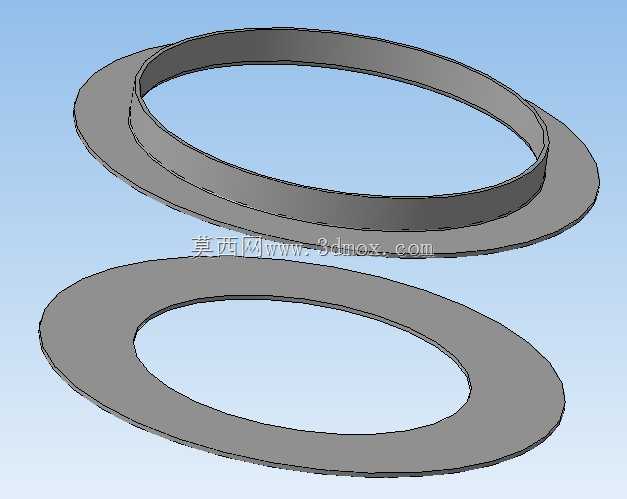

这套环形成型结构主要面向薄金属板材的环形法兰类零件批量冲压加工场景，在五金冲压、压力容器配件、管道连接辅件生产环节中，这类成型结构是完成带翻边环形件一次成型的核心工装部件。从实际生产用途来看，该结构主要解决薄料环形件翻边成型过程中易出现的起皱、拉裂、平面度超差问题，上下模的贴合面完全匹配环形件的成型轮廓，合模过程中可对板材施加均匀的压边力，避免材料流动不均导致的成型缺陷。

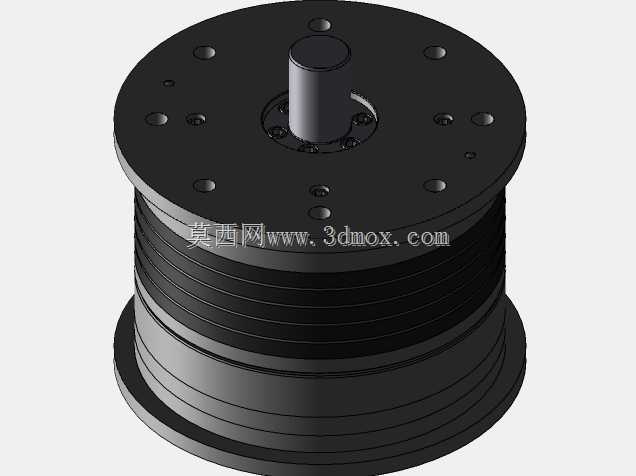

从设计思路上看，整套结构采用分体式环形模体设计，上模为带锥度过渡的环形凸模，下模为匹配轮廓的凹模与压边圈组合结构，模体边缘做了R角过渡处理，减少板材成型过程中的应力集中，避免冲压过程中材料表面被模体划伤。模体的同轴度设计是核心要点，上下模的定位止口采用间隙配合，合模时可自动找正，保证成型后环形件的翻边高度均匀、内外圆同轴度控制在公差范围内，不需要后续额外的校形工序。

在安装边界上，整套模体的外轮廓为圆形结构，可直接适配常规开式压力机的工作台安装尺寸，模体上预留的螺栓安装孔位符合通用冲压模具的安装孔距标准，不需要额外加工转接板即可完成装夹。模体的有效成型宽度覆盖常规薄法兰的翻边高度范围，可适配0.5-3mm厚度的冷轧钢板、不锈钢板等常用冲压板材，成型后的零件平面度可控制在0.1mm以内，翻边处的壁厚减薄率不超过材料厚度的10%，满足管道连接、密封垫片基座类零件的尺寸精度要求。

实际生产中，这套结构搭配对应的卸料装置使用时，可实现连续冲压作业，单工位成型节拍可达到每分钟15-20件，相比采用车床加工环形翻边件的工艺，材料利用率提升40%以上，加工效率提升数倍。模体的工作表面采用淬火处理，硬度可达到HRC55-60，长期冲压作业下模面磨损量极小，可保证上万次冲压后的零件尺寸稳定性，减少模具维护频次。结构上没有多余的复杂部件，日常拆装维护仅需要定期检查模面磨损情况、清理模腔残留的金属碎屑即可，对一线冲压操作人员的技能要求较低，适配多数中小五金加工厂的现有设备条件。
