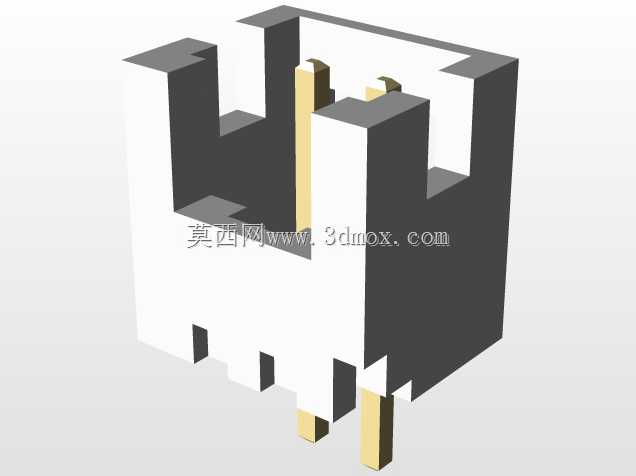

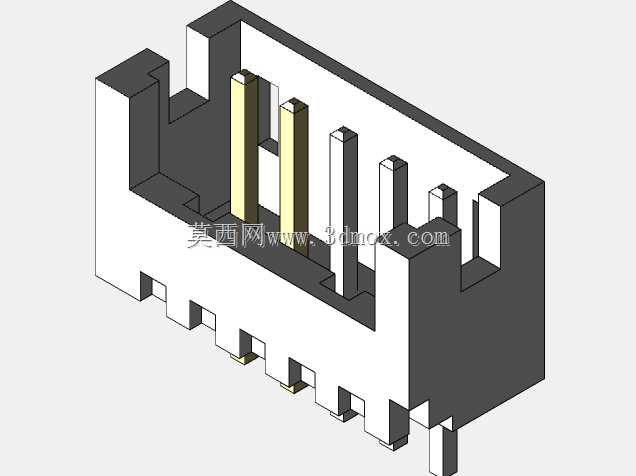

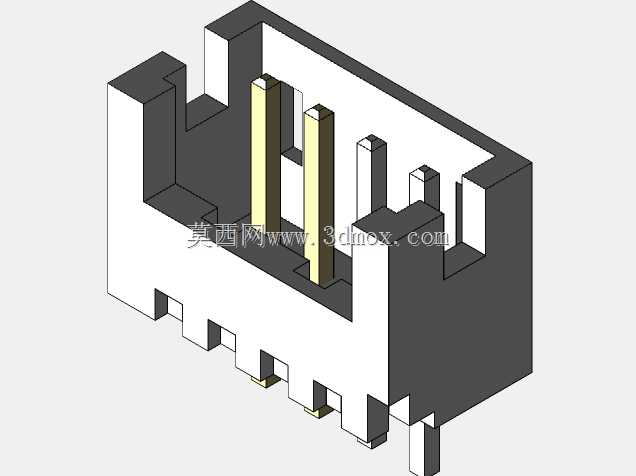

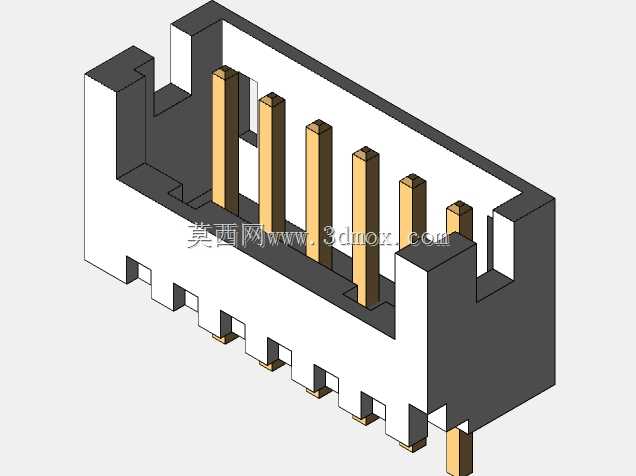

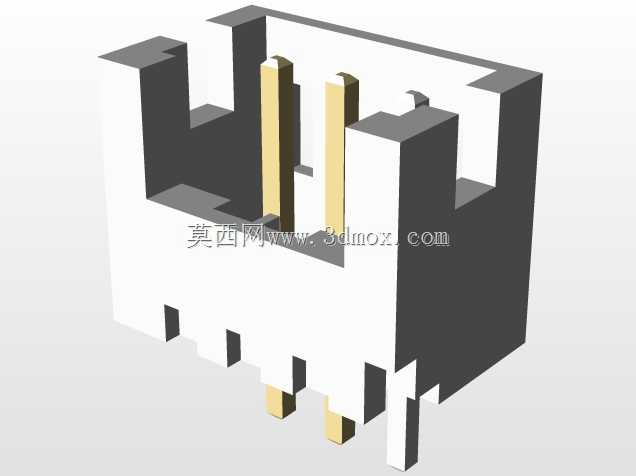

DF13-xP-1.25DSA间距板对板连接器结构设计

在消费电子、工业控制板卡、小型智能设备的板间信号连接场景中，1.25mm间距的线对板/板对板连接器是高密度布线场景下的常用连接部件，本次设计的DF13系列带定位挡墙的直插连接器，主要适配PCB板上的低压信号传输场景，可承载小电流控制信号与传感信号的板间对接需求，常见于手持检测设备、小型工控模块、智能家居控制板的内部连接工位。设计初期优先考虑安装过程中的防呆需求，在胶芯主体两侧设置了不对称的定位挡墙结构，可避免插装过程中方向错装导致的针脚弯折、信号接反问题，胶芯底部的焊针伸出长度严格匹配常规1.6mm厚度PCB的波峰焊工艺要求，焊针末端做了微锥导向处理，可顺利插入PCB对应孔径的安装孔位，减少插装时的对位阻力。胶芯内部的针位排布严格遵循1.25mm的中心间距要求，每根插针与胶芯内壁的配合间隙控制在0.05mm以内，既保证插针固定后的垂直度，也避免间隙过大导致焊锡渗入胶芯内部造成相邻针脚短路。胶芯两侧的卡扣结构可与配套的线端 Housing 形成锁止配合，插合后可承受常规工况下的拉扯力，避免设备运输或使用过程中出现接插件松脱导致的信号中断问题。参数化设计过程中，将针位数量设置为可驱动的关联参数，调整针数时胶芯长度、挡墙位置、焊针排布、底部焊盘对位结构可同步更新，无需重复绘制基础特征，可快速衍生出不同针数的同系列连接器模型，适配不同通道数的信号连接需求。胶芯主体的外形避让尺寸充分考虑了PCB板上周边元器件的布局空间，挡墙高度略高于插针顶端，可在插合过程中对插针形成保护，避免外力磕碰导致插针歪斜，胶芯底部的凸台结构可在焊接时与PCB表面形成0.1mm的间隙，便于波峰焊时焊锡的流动与气体排出，减少虚焊、连焊的不良概率。插针的镀金层厚度与接触阻抗匹配常规低压信号传输要求，插针与胶芯的固定采用倒刺卡合结构，压入胶芯后倒刺嵌入胶芯内壁的卡槽内，可承受插合过程中的轴向推力，避免插针被顶出胶芯。
