直插式5800B LED光电管结构设计

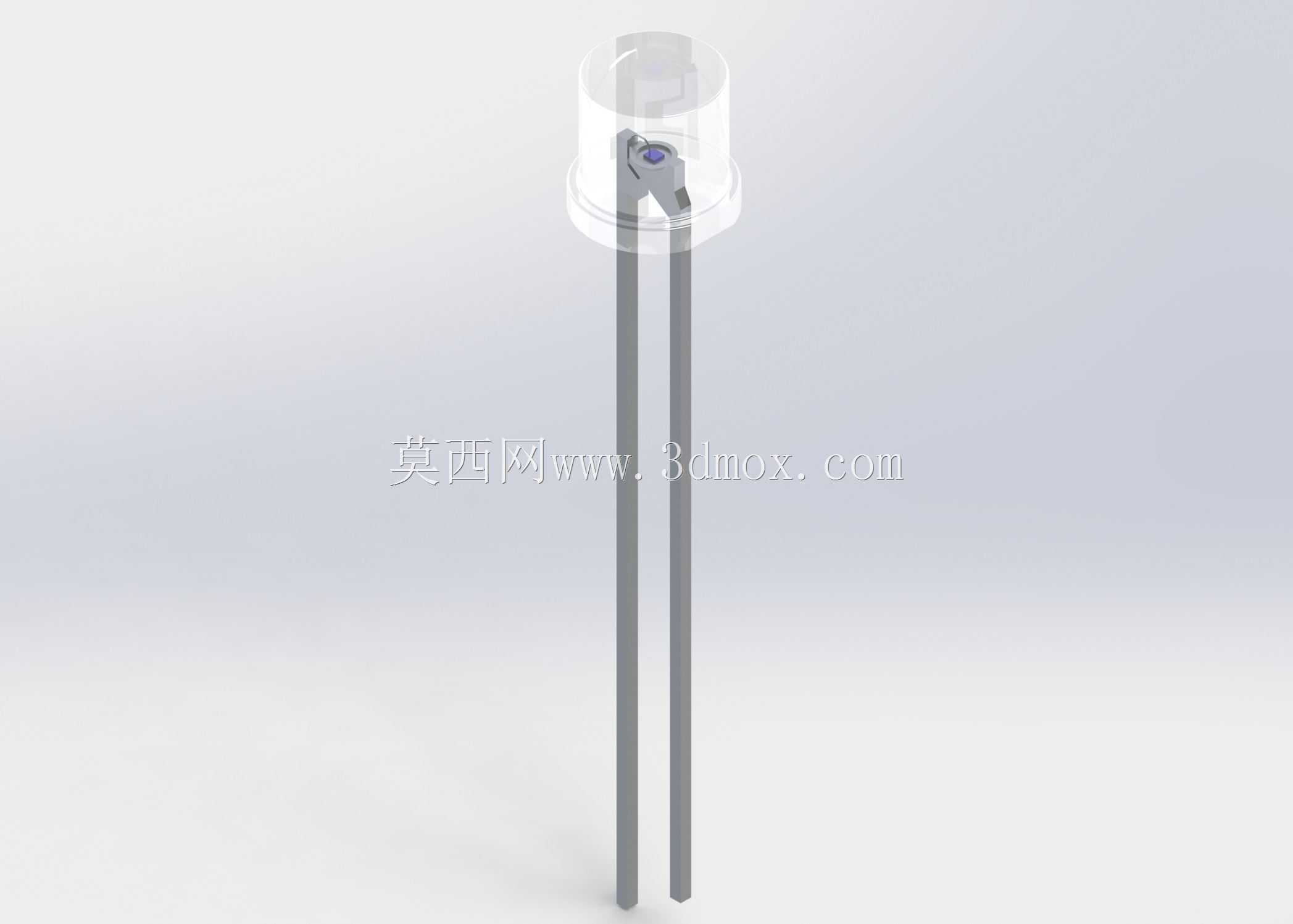

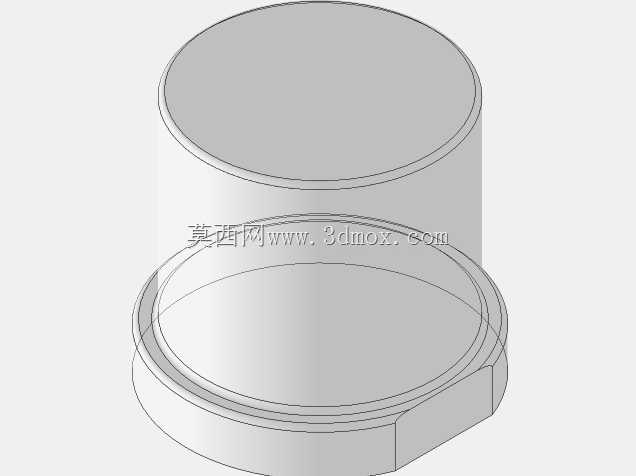

这款直插封装的光电管，在消费电子、工业检测、光控开关类设备里应用十分广泛，小到桌面小夜灯的光感触发模块，大到自动化产线的物料到位检测、阳光追踪传感单元，都能见到同结构器件的身影。从结构设计层面看，整体采用标准5mm直径的环氧透明封装头，搭配两根平行直插引脚，封装头部做了圆弧聚光面设计，能够有效收拢入射光线，提升光敏接收的角度一致性，避免侧方杂光带来的检测误判。引脚采用平直冲压成型的铜质基材，表面做镀锡处理，既保证焊接时的上锡效率，也能在长期使用中抵御氧化，引脚间距控制在2.54mm标准网格距，完全适配通用万用板、量产PCB的孔位设计，不需要额外调整安装孔位就能直接完成插件焊接，适配波峰焊、手工焊等多种焊接工艺。设计过程中重点考量了封装的密封性能，环氧材料一次性灌注成型，将内部的光敏芯片、绑定引线完全包裹在透明封装内部，能够隔绝日常使用中的潮气、粉尘侵蚀，满足普通室内外非极端环境下的长期使用需求，不需要额外增加防护外壳就能直接装配在终端设备上。从安装边界来看，器件总长度控制在20mm以内，封装头部高度7.5mm，引脚预留长度可以根据实际装配需求裁剪，不管是贴板焊接还是垫高安装都能适配，不会和周边的电阻、电容等贴片元件产生结构干涉。在功能特性上，这款光电管搭配对应阻值的限流电阻即可工作，不需要复杂的外围驱动电路，输出的光感信号可以直接被普通IO口采集，大幅降低终端设备的电路设计复杂度，在光控小电器、红外接收配套、环境光亮度检测场景下，能够稳定完成光信号到电信号的转换，响应速度能够满足常规民用、工业低速检测的需求，不会出现明显的信号延迟。建模过程中还原了封装内部的芯片安装位、引线弧度细节，同时对引脚的倒角、封装头部的脱模斜度都做了写实还原，能够直接用于PCB装配干涉检查、产品结构堆叠验证，帮助结构工程师在设计阶段就确认器件安装后的空间占用，避免后期打样出现元件顶壳、焊接干涉等问题。
