直插封装线性霍尔磁性传感器结构

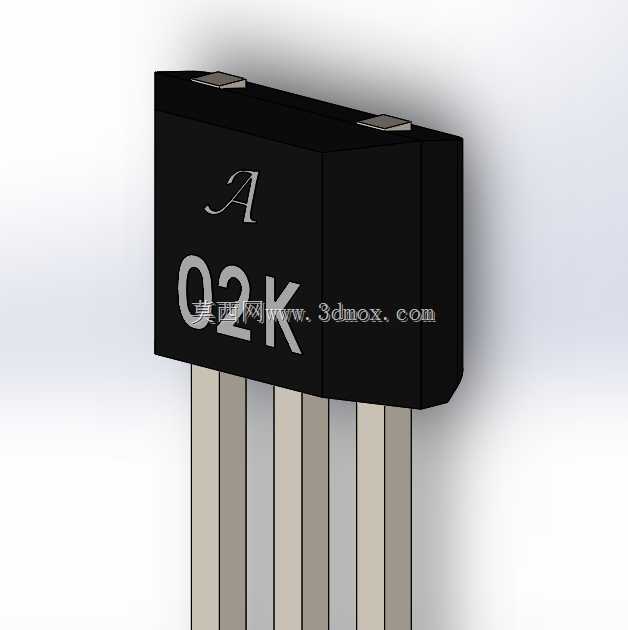

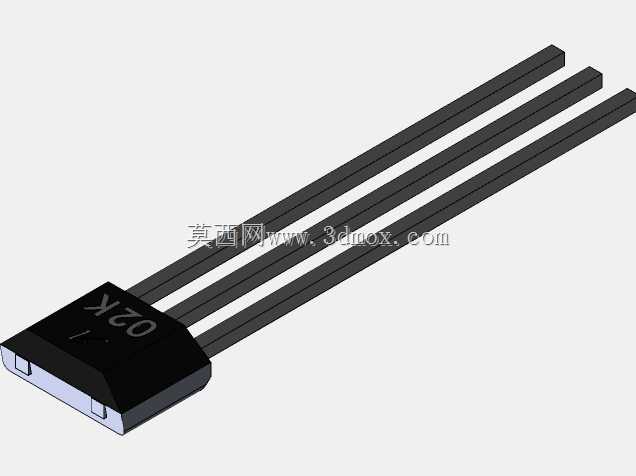

在工业自动化位置检测、消费电子翻盖感应、汽车踏板行程采集、电机转子位置反馈这类场景里，线性霍尔磁性传感器是非常常用的磁感应检测元件，这款A1302型连续时间比率线性霍尔传感器，采用经典的SIP直插封装结构，建模时完全还原了量产器件的实际外形与引脚排布，可直接用于PCB布局校验、整机装配干涉检查、传感器安装位结构适配等设计环节。从实际使用角度看，这类霍尔元件不需要额外搭配磁钢校准电路，输出电压和垂直穿过芯片感应面的磁感应强度呈线性比例关系，能连续输出对应磁场强度的模拟电压信号，相比开关型霍尔，它可以检测磁场的细微变化，适合需要连续位置反馈、角度检测、电流检测的工况，比如无刷电机的换相位置检测、电动阀门的开度反馈、工业 joystick 的位移采集，甚至是小型磁编码的位置读取场景都能适配。设计建模时优先还原了封装本体的注塑外壳轮廓，本体为黑色环氧塑封材质，顶部预留了两个标记定位凹点，对应芯片内部霍尔感应面的安装方位，方便结构设计时对准磁路方向，避免安装方位偏差导致的感应灵敏度下降；引脚部分采用标准直插排布，引脚间距、引脚伸出长度、引脚宽度都按照量产规格的实际尺寸还原，引脚做了分色区分，方便建模时识别引脚定义，也能在PCB装配仿真时准确对应焊盘位置，不会出现引脚与焊盘错位的问题。安装边界方面，这类直插传感器通常采用PCB焊接固定，也可搭配塑料固定座做悬空安装，建模时保留了本体底部到引脚末端的完整尺寸，本体侧面的脱模斜度、顶部的标识印刷区域都做了还原，在做整机结构设计时，可以直接将该模型导入装配体，校验传感器与周边磁钢、结构件、走线的安全距离，避免出现安装后磁路偏移、引脚与周边金属件短路、本体与外壳干涉的问题。从功能特性上，这款连续时间型霍尔不存在斩波稳定型霍尔的开关噪声问题，输出信号平滑，适合对信号精度要求较高的模拟量检测场景，建模时也还原了本体上的丝印标识位置，方便做产品外观BOM核对时快速识别器件型号，不需要额外添加标注就能在装配体里区分不同型号的霍尔元件。在做设备选型阶段，导入该三维模型可以直接模拟磁钢与传感器的相对安装位置，提前计算磁路气隙的合理范围，确定传感器的安装高度与固定方式，减少后期打样时的结构调整次数，尤其是在紧凑空间内安装磁感应元件时，准确的外形模型能帮助工程师快速判断安装位是否预留足够的操作空间，焊接时是否会被周边高大元件遮挡，维修更换时是否有足够的插拔空间。
