铝炉火炬工业燃烧喷射装置结构设计

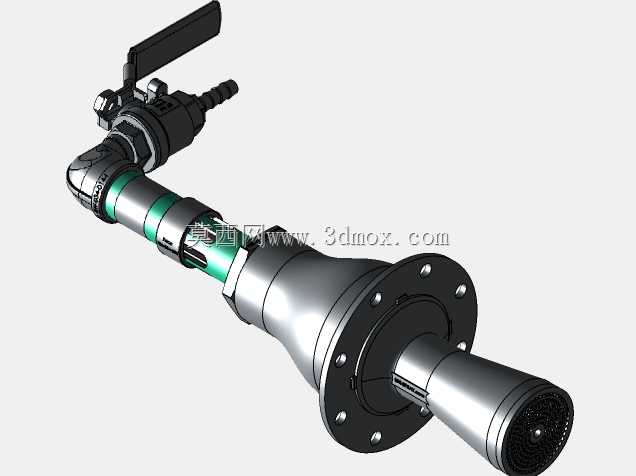

该喷射燃烧装置主要适配铝熔炼炉的加热工况，在铝锭熔化、铝液保温环节承担燃气与空气混合喷射、稳定燃烧的核心作用，可直接对接工厂燃气管路，适配0.1-0.5MPa的供气压力区间，覆盖1/2、3/4两种常用管路通径规格，能满足不同吨位熔铝炉的热输入需求。从结构设计逻辑来看，装置采用分段式模块化布局，进气端配置带扳把式球阀的快插接头，可实现现场管路的快速接驳与气流通断手动控制，球阀的密封结构采用耐温橡胶复合材质，既保证常温下的管路密封性能，也能耐受临近炉体侧传导的持续高温，避免长期使用出现密封老化泄漏问题。中部的混合段设置了多层导流整流结构，外壁的环形限位台阶可直接嵌入炉壁的安装预留孔，配合端部的法兰盘实现炉体侧的固定安装，法兰盘上的螺栓孔采用均布设计，适配常规工业炉的安装孔位标准，安装时无需额外加工适配转接板，可直接通过螺栓完成锁紧固定，安装边界可适配厚度100-200mm的炉壁保温层结构，伸入炉内的喷管长度经过精准核算，既保证火焰喷射范围覆盖铝液液面的核心加热区域，又避免喷管端部长期接触高温铝液出现烧蚀损耗。喷管与混合段的衔接位置设置了密封止口，可防止炉内高温烟气反向窜入管路侧，提升装置运行的安全冗余。端部的喷口采用渐缩式流道设计，内置多孔稳焰结构，可让预混后的燃气以稳定流速喷出，在喷口处形成形态规整的燃烧火焰，避免出现脱火、回火等异常燃烧工况，稳焰结构的网孔孔径经过流场仿真优化，可在不同供气压力下维持稳定的火焰形态，保证炉内温度场均匀分布，减少铝液局部过热或温度不均的问题。装置整体的转角衔接结构采用硬质合金密封衔接，可根据现场安装空间调整进气端的管路朝向，适配不同厂房的管路排布走向，无需额外配置弯管转接件，降低现场安装的改造成本。在日常运维层面，装置的各分段结构均可单独拆卸，当喷口出现积碳或烧蚀磨损时，可单独更换端部喷管段，无需整体更换整套装置，有效降低设备运维的备件成本。
