工业传动用滚子链条与链轮组合结构

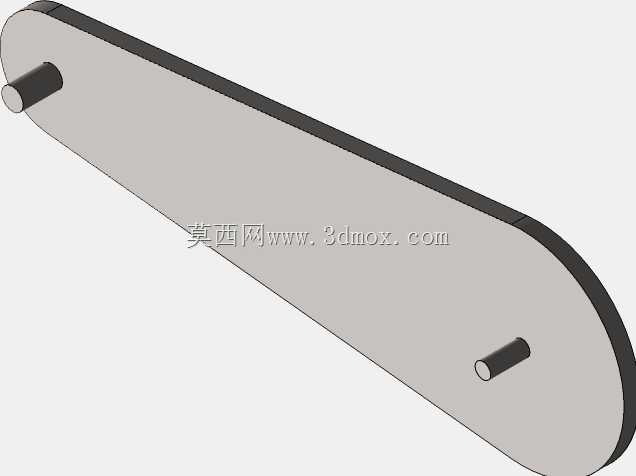

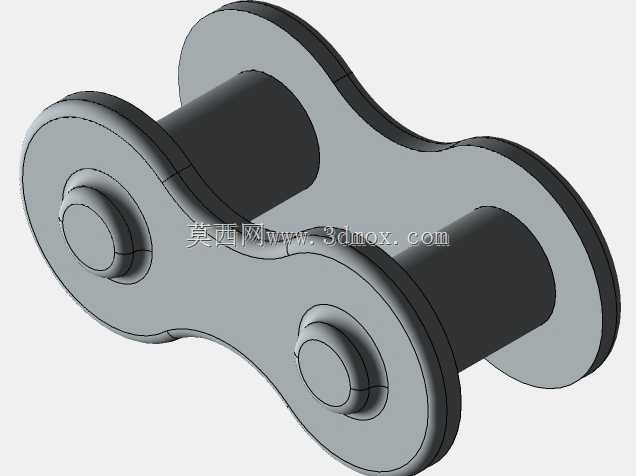

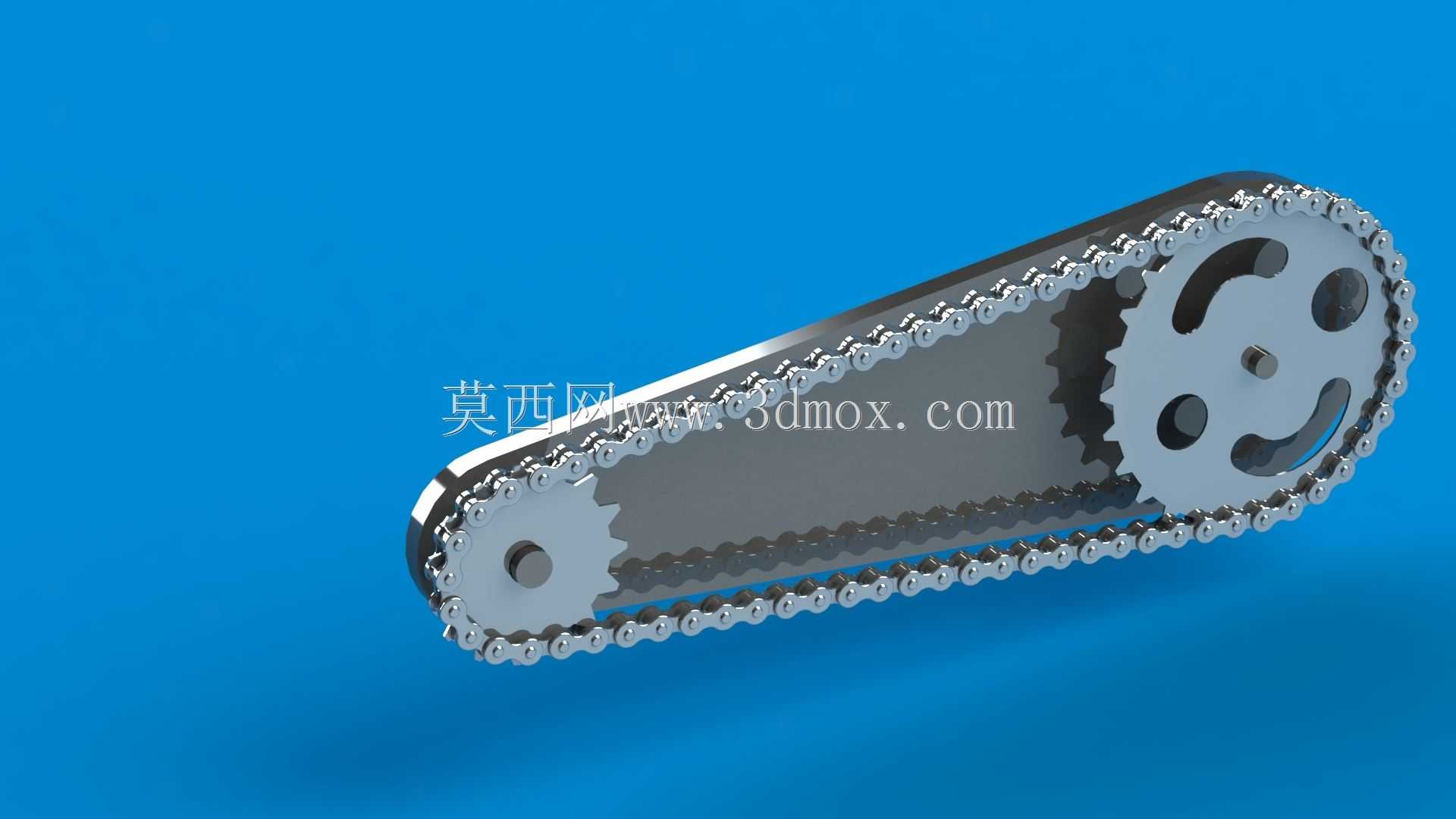

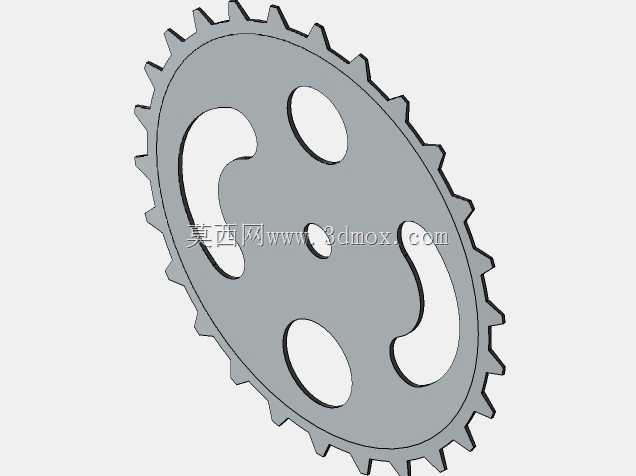

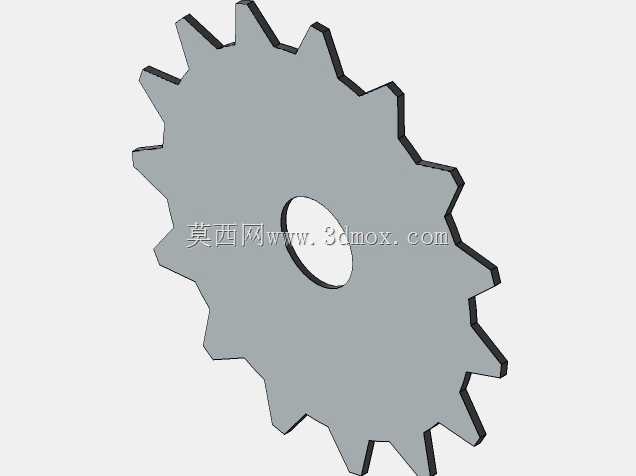

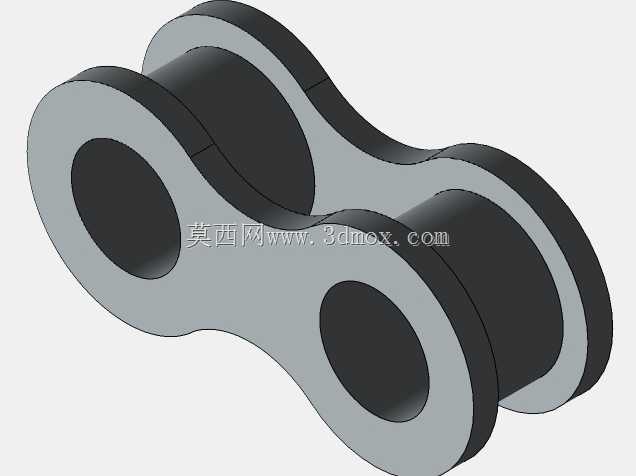

这套链传动组合结构，核心适配两平行轴间的动力传递场景，在输送线、农机传动单元、机床进给机构、摩托车动力传输段等需要精确传动比、不允许打滑的工况中应用广泛。区别于带传动，这套链传动组件不存在弹性滑动问题，平均传动比精准，传递相同功率时整体结构更紧凑，张紧力需求更小，作用在轴与轴承上的载荷更低，能在高温、多尘、有油污的恶劣车间环境下保持稳定工作状态。设计阶段首先根据传递功率、输入轴转速确定链条节距，小链轮齿数选取时兼顾动载荷控制与结构尺寸平衡，齿数过少会加剧链条多边形效应，增大传动冲击与磨损，齿数过多则容易在链条磨损后发生跳齿脱链问题，本次结构中小链轮齿数适配常规中等转速工况，大链轮齿数按照传动比匹配计算，同时控制两链轮齿数尽量选取与链节数互质的数值，让磨损均匀分布在所有轮齿上。链轮齿形采用三圆弧一直线标准齿形，保证链节能平稳自由啮入啮出，减少啮合时的冲击与接触应力，齿面加工时预留了热处理后的硬化层深度，适配长期啮合磨损的工况需求。链条采用标准滚子链结构，由内链板、外链板、销轴、套筒、滚子五个核心零件装配而成，内链板与套筒、外链板与销轴之间采用过盈配合，销轴与套筒、套筒与滚子之间采用间隙配合，保证啮合时滚子可在套筒上自由转动，减少与轮齿的磨损，链板采用8字形结构，在保证各截面等强度的同时减轻整体重量、降低运动惯性。安装边界上，两链轮的中心距设计参考链条节数选取，中心距过小会导致小链轮包角过小，同时啮合的齿数少，加剧单齿载荷；中心距过大则会导致链条松边垂度过大，传动时产生上下抖动，本次结构的中心距控制在30-50倍链条节距区间内，松边设置合理垂度，适配水平或接近水平的传动布置场景。实际装配时需保证两链轮轴线严格平行，两链轮的轮齿对称平面重合度控制在允许偏差范围内，避免出现偏磨、脱链问题。
