桌面级微型数控铣床三维结构设计

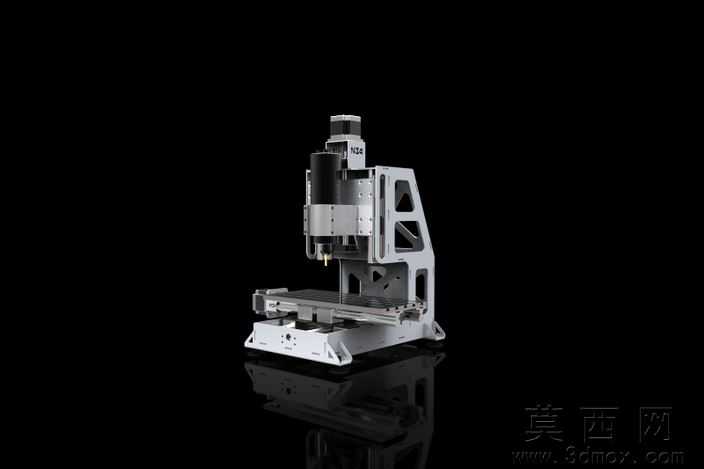

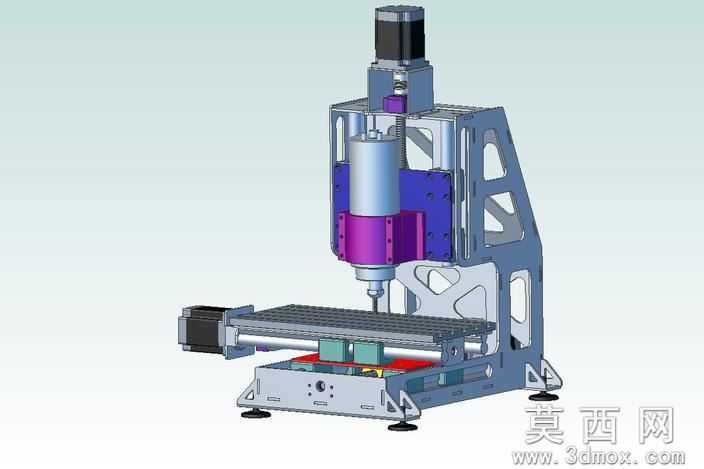

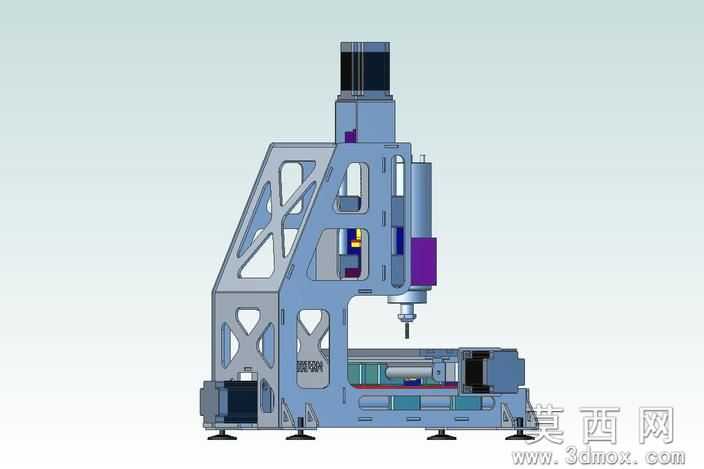

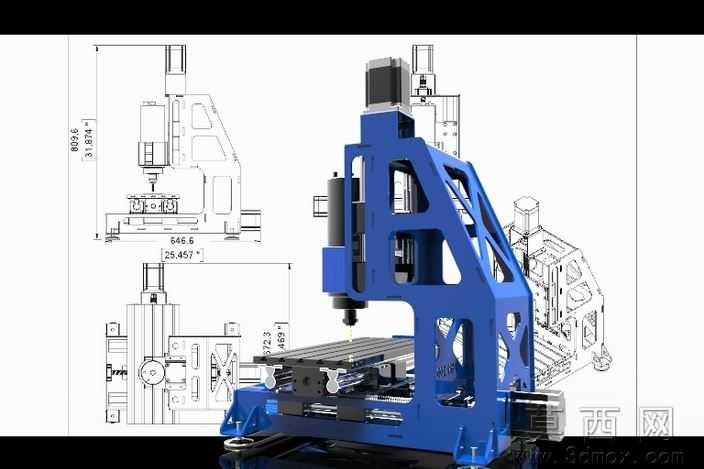

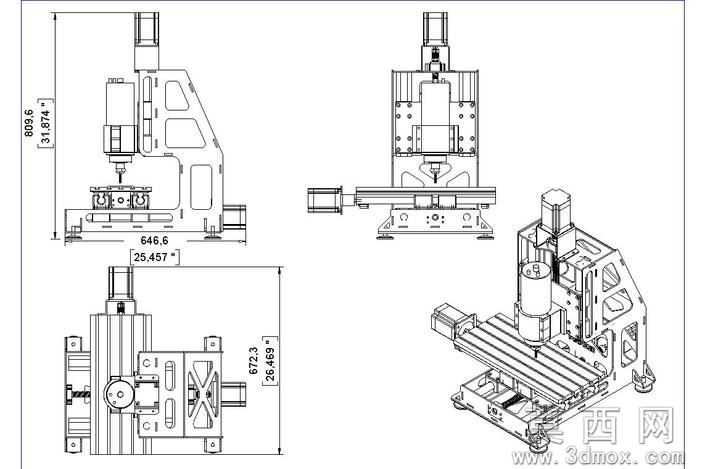

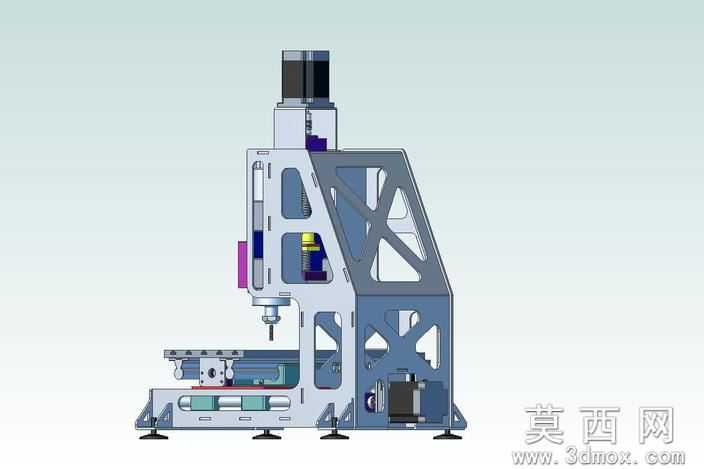

本模型为桌面级微型数控铣床的完整三维设计方案，建模阶段遵循机械设计从整体布局到细节拆分的流程：首先确定立式C型床身的整体布局，以龙门式立柱搭配十字滑台工作台为核心架构，先绘制各部件的二维草图基准，通过拉伸、切除、放样、筋特征等操作完成床身、主轴箱、滑台、导轨座等主体结构的实体建模，再逐步添加丝杠、导轨、伺服电机、主轴夹头、锁紧手柄等标准与非标零部件，最后完成整机的虚拟装配，校验各运动部件的行程干涉问题，确保X/Y/Z三轴的运动行程符合小型零件加工的空间需求。参数设计层面，模型严格遵循小型数控设备的紧凑化设计要求，标注了关键安装尺寸、形位公差与装配间隙，床身采用斜筋镂空结构在保证结构刚性的同时降低整机重量，三轴传动采用精密滚珠丝杠搭配线性导轨的组合，主轴转速区间适配软金属、工程塑料等小型工件的铣削加工需求，各安装孔位、连接尺寸均符合通用机械零部件的装配标准。渲染材质环节，对不同部件匹配了对应真实材质：床身主体赋予蓝色烤漆金属材质，导轨、丝杠赋予抛光合金钢材质，工作台面赋予硬质阳极氧化铝材质，电机外壳赋予磨砂铸铁材质，操作手柄赋予防滑工程塑料材质，同时搭配工程线稿背景完成渲染输出，清晰区分各功能部件的同时还原设备的真实工业质感。结构原理上，该微型铣床采用立式铣削架构，Z轴主轴箱沿立柱导轨做垂直进给运动，X轴带动工作台做横向进给，Y轴带动滑台做纵向进给，通过三轴联动实现平面铣削、钻孔、镗孔、简单曲面加工等工艺动作，床身的斜向加强筋结构可有效抵消铣削过程中的切削振动，保证小型零件的加工精度。软件兼容方面，模型提供STEP、IGES等通用三维交换格式，可兼容SolidWorks、Alibre Design、UG、Pro/E等主流三维CAD软件，不同软件环境下均可打开编辑零部件参数、调整装配关系、生成工程图纸，无需担心版本兼容问题。研发教学应用层面，该模型可作为职业院校数控技术、机械设计制造专业的教学案例，帮助学生理解小型数控铣床的结构组成与传动原理，也可作为个人DIY小型数控设备、桌面级加工装置的研发参考蓝本，还可用于数控编程仿真、机床结构虚拟调试等场景，为小型加工设备的二次开发提供完整的三维数据支撑。
