塑料卡扣式管线固定支撑支架

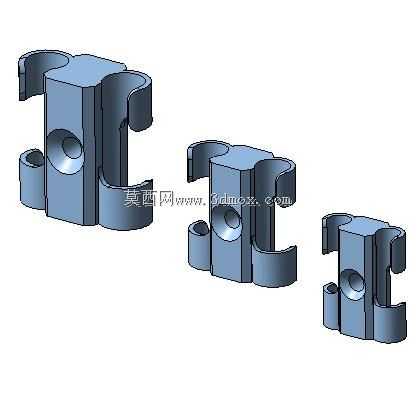

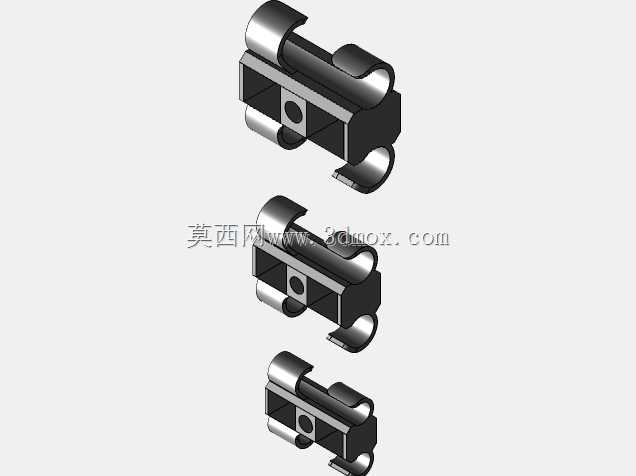

这类塑料支架主要应用在低压电气柜布线、小型自动化设备内部走线、民用家电内部管线排布场景中，核心作用是将穿入的圆形管线牢牢卡在安装基面，避免设备运行过程中管线受震动移位、磨损外皮引发短路或介质泄漏问题。从结构上看，主体采用对称式C型卡扣开口设计，两侧的弧形卡爪做了向内收的拔模斜度，安装时不需要额外紧固件，只要将对应外径的管线对准开口按压，卡爪受挤压产生弹性形变张开，待管线完全卡入中心定位孔后，卡爪回弹形成限位，整个安装过程单手即可完成，比传统的扎带固定、螺钉压紧式管夹效率提升至少三倍，后期维护更换管线时也只需要用平口螺丝刀轻轻撬动卡爪就能取出管线，不会破坏周边已排布的其他线路。中心的通孔做了1度左右的锥度导向，方便管线穿入时自动对中，孔壁的粗糙度控制在Ra1.6以内，避免穿线时刮伤管线的绝缘层或者软管外壁。主体背部是平整的安装贴合面，设计时预留了0.2mm的安装间隙补偿量，即使安装基面存在轻微的平面度误差，也能保证支架贴附稳固不会出现翘边。三个不同尺寸的同系列支架覆盖了常用的6mm到16mm外径的管线固定需求，相邻规格的卡持范围有2mm的重叠区间，选型时不需要严格卡着管线外径匹配，容错空间更大。设计阶段特意将卡爪的壁厚做了差异化处理，卡爪根部厚度比端部厚0.8mm，既保证根部有足够的结构强度不会在反复拆装时断裂，又能让端部保持合适的弹性，按压安装时不需要太大的按压力，长期使用后卡爪的弹性衰减量控制在5%以内，能满足至少500次反复拆装的使用要求。支架的整体高度控制在20mm到35mm之间，突出安装基面的尺寸经过优化，不会和周边布置的其他元器件产生空间干涉，在排布密集的电气柜内部也能灵活布置，不需要额外预留过大的操作空间。材质选用改性PP塑料，本身具备一定的耐油、耐弱酸碱腐蚀能力，在普通工业车间环境下使用寿命可以达到5年以上，不会因为长期接触设备渗漏的润滑油出现脆化开裂问题。
