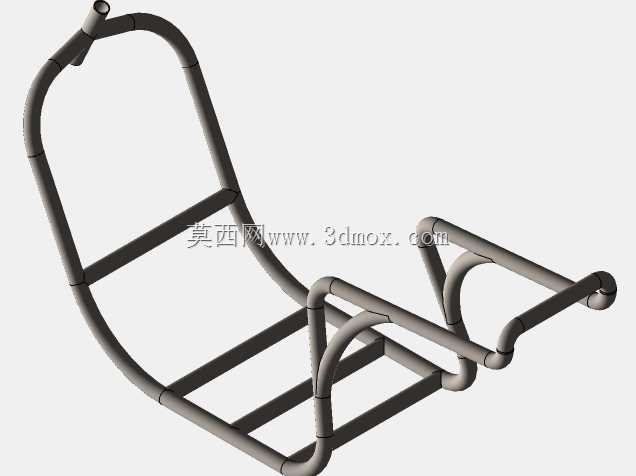

三轮电动滑板车管状焊接底盘结构

这款三轮电动滑板车底盘采用圆管弯折焊接成型的结构方案，核心服务于短途个人代步场景，适配城市通勤、园区短距接驳、休闲代步等使用需求，作为整车的核心承载基体，承担着连接行走轮组、转向机构、电池仓、踏板区域、座椅支撑结构的核心作用。从结构设计逻辑来看，整体采用连续弯管作为主承载梁，规避了多段拼接带来的应力集中问题，前侧向上延伸的管段为转向立管安装位，预留的管径公差可适配常规滑板车转向轴承组的压装需求，立管角度经过匹配设定，兼顾转向操控的灵活性与行驶过程中的方向稳定性，避免转向过灵引发的侧翻风险。底盘中部的多根横向排布管件为踏板安装支撑面，相邻管件的间距经过载荷校核，可在控制整体重量的前提下，满足成年使用者站立承载的刚度要求，不会出现踏板区域受力下凹变形的问题，同时该区域预留的安装平面可直接固定电池仓与控制器安装支架，无需额外焊接复杂的安装支座，简化了后续装配工序。底盘后侧的分叉弯管结构为后轮安装位，三轮布局下的双后轮支撑结构可大幅提升静止状态与低速行驶时的稳定性，降低新手使用者的操控门槛，后侧管件上预留的安装位可直接固定后挡泥板、刹车组件与尾灯支架，安装孔位的同轴度在弯管成型时就通过工装保证，减少后续机加工序。设计过程中充分考虑了管件焊接的工艺可行性，所有弯折位置的弯曲半径均匹配常规弯管设备的加工能力，焊缝位置均设置在结构低应力区，避免焊缝长期受交变载荷出现开裂问题，整体框架的外轮廓尺寸严格匹配电动滑板车的通用安装边界，宽度控制在常规踏板的合理范围内，长度方向预留了前后轮的安装轴距，既保证行驶过程中的通过性，也避免轴距过长导致转弯半径过大的问题。主框架的管材壁厚经过选型匹配，在满足整车承载强度要求的前提下尽可能降低自重，管件表面可直接进行喷塑或电泳处理，无需额外做表面填补工序，适配批量生产的工艺要求。
