塑料快装式管道连接卡箍组件结构

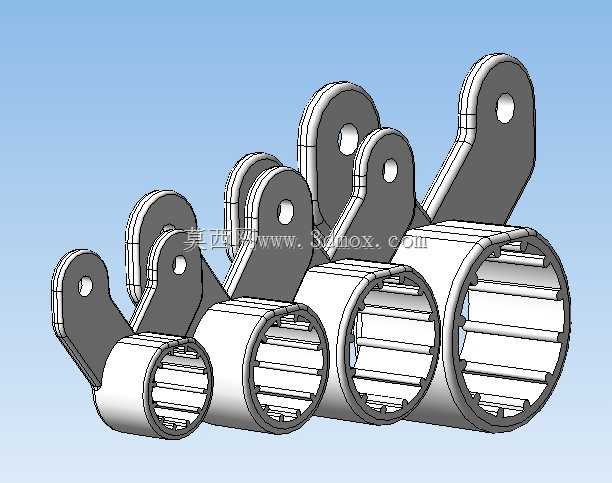

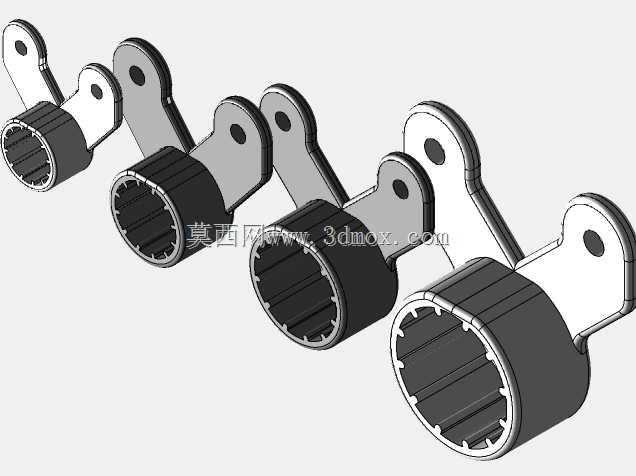

这套塑料材质的卡箍式管道连接构件，主要面向低压流体输送管路的快速装配场景，常见于民用给排水支管、小型气动回路、灌溉管路以及家电内部流体通路的连接固定，相比传统金属喉箍，塑料材质的自重更低，耐弱腐蚀介质表现更好，批量装配时的作业效率更高，也不会出现金属件长期使用锈蚀污染管路介质的问题。整套构件覆盖了四种不同管径的适配规格，每个规格的卡箍都采用带内齿的抱紧环搭配单侧带安装孔的支耳结构，抱紧环内壁的周向凸齿并非等距排布，而是对应常规塑料管材的外壁加强筋位置做了错位适配，装配后凸齿会卡入管材外壁的凹槽或贴合在加强筋间隙处，避免管路受轴向拉力时出现滑脱，同时能在一定程度上补偿管材的尺寸公差，降低对管材外径精度的要求。支耳部分做了渐变加厚的结构设计，从抱紧环衔接处到末端安装孔位厚度逐步增加，安装孔位周边做了环形凸台加强，避免螺丝锁紧时出现应力开裂，支耳的开孔角度做了统一适配，同管径的卡箍可以通过支耳的孔位实现多管路并排固定，也可以配合支架将管路固定在墙面或设备机架上。设计阶段优先考虑了注塑成型的工艺可行性，所有结构都做了均匀壁厚处理，抱紧环的壁厚控制在2.5mm到3mm区间，支耳最厚位置不超过4mm，避免注塑时出现缩痕或填充不足，所有转角位置都做了R0.8以上的圆角过渡，既减少注塑件的应力集中，也能避免装配时锐边划伤操作人员或管材表面。安装边界上，最小规格卡箍适配的管材外径在20mm左右，抱紧环的轴向宽度为15mm，支耳伸出长度为22mm，安装时需要预留的操作空间为从管材中心向外35mm的半径范围；最大规格卡箍适配的管材外径在50mm左右，抱紧环轴向宽度为28mm，支耳伸出长度为38mm，安装预留空间为管材中心向外60mm的半径范围，所有规格的支耳安装孔都适配M4规格的自攻螺丝或螺栓，锁紧扭矩控制在1.2N·m到1.5N·m区间即可达到可靠的抱紧力，不会出现塑料件开裂的问题。这套构件的设计没有采用额外的橡胶密封垫结构，依靠抱紧环的内齿挤压管材外壁实现静密封，适用于压力不超过0.2MPa的低压管路场景，如果需要更高的密封等级，可以在管材连接位置预先套入橡胶密封圈，再通过卡箍抱紧实现密封，整体结构没有多余的活动零件，装配时只需要将卡箍套在两根管材的对接位置，锁紧支耳上的单颗螺丝即可完成固定，相比传统需要双侧锁紧的喉箍，单人单手即可完成装配作业，非常适合大批量流水线的管路组装工序。
