28孔零插入力IC锁紧插座结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:295051

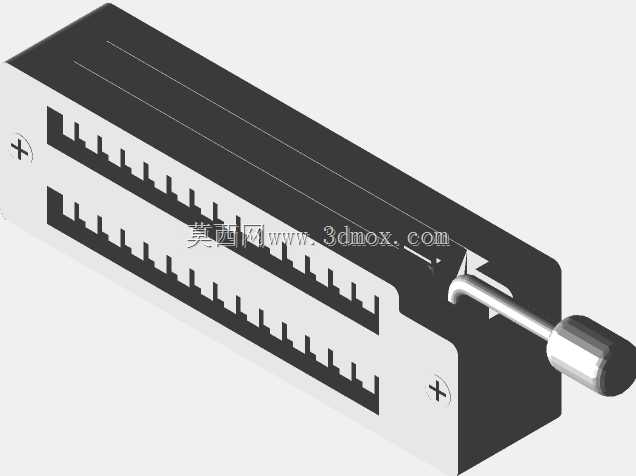

  • 28孔零插入力IC锁紧插座结构设计

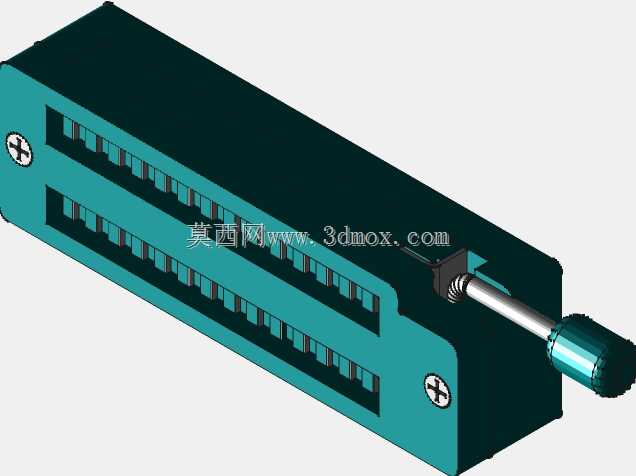

  • 28孔零插入力IC锁紧插座结构设计

这款28孔零插入力锁紧插座,主要面向嵌入式开发、电路原型验证、小批量测试工装场景设计,适配标准双列直插封装的IC器件,尤其匹配Arduino Uno开发板的扩展IC安装需求,能在频繁更换芯片的测试场景下大幅降低操作难度,避免传统直插插座反复插拔导致的引脚弯折、接触片磨损问题。从结构设计逻辑来看,整体采用上下双层错位接触片排布,对应28个引脚位的接触槽,接触片采用弹性铜质基材,表面做镀锡处理保证导电稳定性,日常锁紧状态下接触片会牢牢夹持IC引脚,接触电阻控制在毫欧级,不会出现信号传输衰减的问题。侧边的拨杆锁紧结构是核心功能部件,拨杆向外扳动时,内部的滑动顶块会带动上层接触片整体偏移,让上下接触片的间距略大于IC引脚直径,此时插入芯片完全不需要施加按压力,不会出现引脚受力歪斜的情况;拨杆向内推回锁紧位时,滑动顶块复位,上下接触片错位咬合,每个引脚位都能形成稳定的四点接触,即使在振动环境下使用也不会出现接触不良、引脚松脱的问题。外形尺寸上严格遵循标准28Pin双列直插IC的间距规范,两排引脚孔的中心距为标准7.62mm,单排相邻引脚孔中心距2.54mm,安装孔位分布在插座本体两端,采用十字槽盘头螺丝固定,安装边界预留了拨杆操作的活动空间,不会和周边PCB板上的电容、电阻等元器件产生干涉,适配常规厚度的FR-4玻纤PCB板焊接安装。设计时特意优化了接触片的倒角结构,插入端做了0.2mm的导向斜角,即使芯片引脚存在轻微的共面度偏差,也能顺利导入接触槽,不会出现卡滞问题;插座本体采用阻燃PBT工程塑料注塑成型,耐温范围覆盖常规波峰焊、回流焊的工艺温度,焊接过程中不会出现壳体变形、接触片移位的问题。在实际工装应用中,这类ZIF插座常被用在芯片烧录座、老化测试座上,相比普通IC插座,它的插拔寿命能提升一个数量级,不需要频繁更换插座就能完成上千次的芯片换件测试,对于教学实验、原型开发这类需要反复调试更换芯片的场景,能大幅降低耗材成本,减少因为引脚损坏导致的芯片报废问题。结构建模时对内部滑动机构的配合间隙做了精准控制,拨杆的操作阻尼适中,不会出现过松自动脱锁、或者过紧扳动费力的问题,锁紧状态下有清晰的到位反馈,操作人员不需要额外确认就能判断是否锁紧到位。
