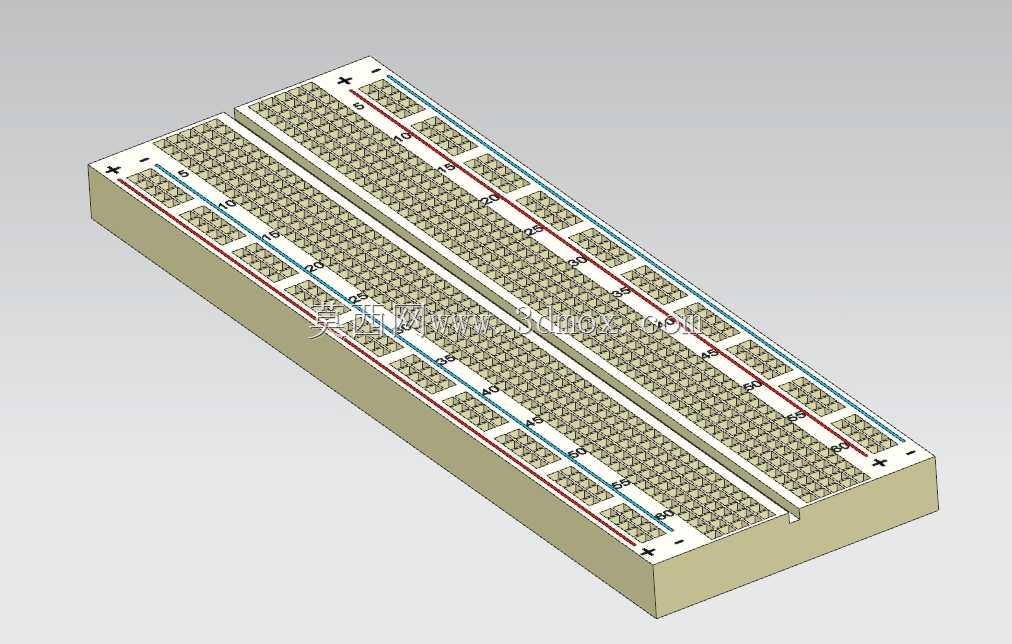

64x10孔位2.54mm间距电路试验板

这款电路试验板是电子电路原型验证阶段常用的基础工装配件，日常在高校电子实验室、创客空间、企业研发部的电路调试工位上随处可见，主要用于无需焊接的临时电路搭建，能快速完成分立元件、集成电路的接线测试，验证电路逻辑是否符合设计预期，避免直接焊接制版带来的物料损耗与返工成本。设计阶段优先考虑了接线的便利性与通用性，整体采用长条形规整结构，孔位严格遵循2.54mm标准节距排布，这个间距刚好匹配绝大多数直插式电子元件的引脚尺寸，不管是常见的色环电阻、陶瓷电容、直插二极管三极管，还是双列直插封装的运算放大器、逻辑芯片，都能直接插入孔位完成固定，不需要额外调整引脚间距。板体上的孔位做了分组排布，两侧预留了电源正负极的连通走线槽，中间区域用分隔槽断开，刚好适配双列直插芯片的跨接安装，每个插孔内部都做了导电连通设计，同列插孔默认电气连通，搭建电路时只需要将元件引脚插入对应孔位，再用杜邦线完成跨列连接就能形成完整回路。建模过程中还原了每一个插孔的内部圆形表面，这部分细节对于后续做接线模拟、线束排布仿真非常关键，能直观看到引脚插入后的干涉情况，提前预判接线时的空间冲突，避免实际搭建时出现引脚弯折不到位、杜邦头互相挤压的问题。板体的外形边界规整，没有突出的异形结构，安装时可以直接平放在工作台面，也可以通过侧边的固定孔配合螺丝固定在定制的实验台架上，整体厚度控制在常规试验板的通用尺寸范围内，和市面上常见的同规格试验板安装尺寸完全兼容，替换时不需要调整原有固定位的开孔位置。板面上印刷的编号标识也在模型中做了还原，行号列号清晰对应，不管是实际接线还是做三维布线演示，都能快速定位孔位，减少接线错误的概率，对于教学演示场景来说，清晰的编号也能方便学员对照电路图一步步完成接线，提升实验教学的效率。
