框架焊接定位用工装夹具结构

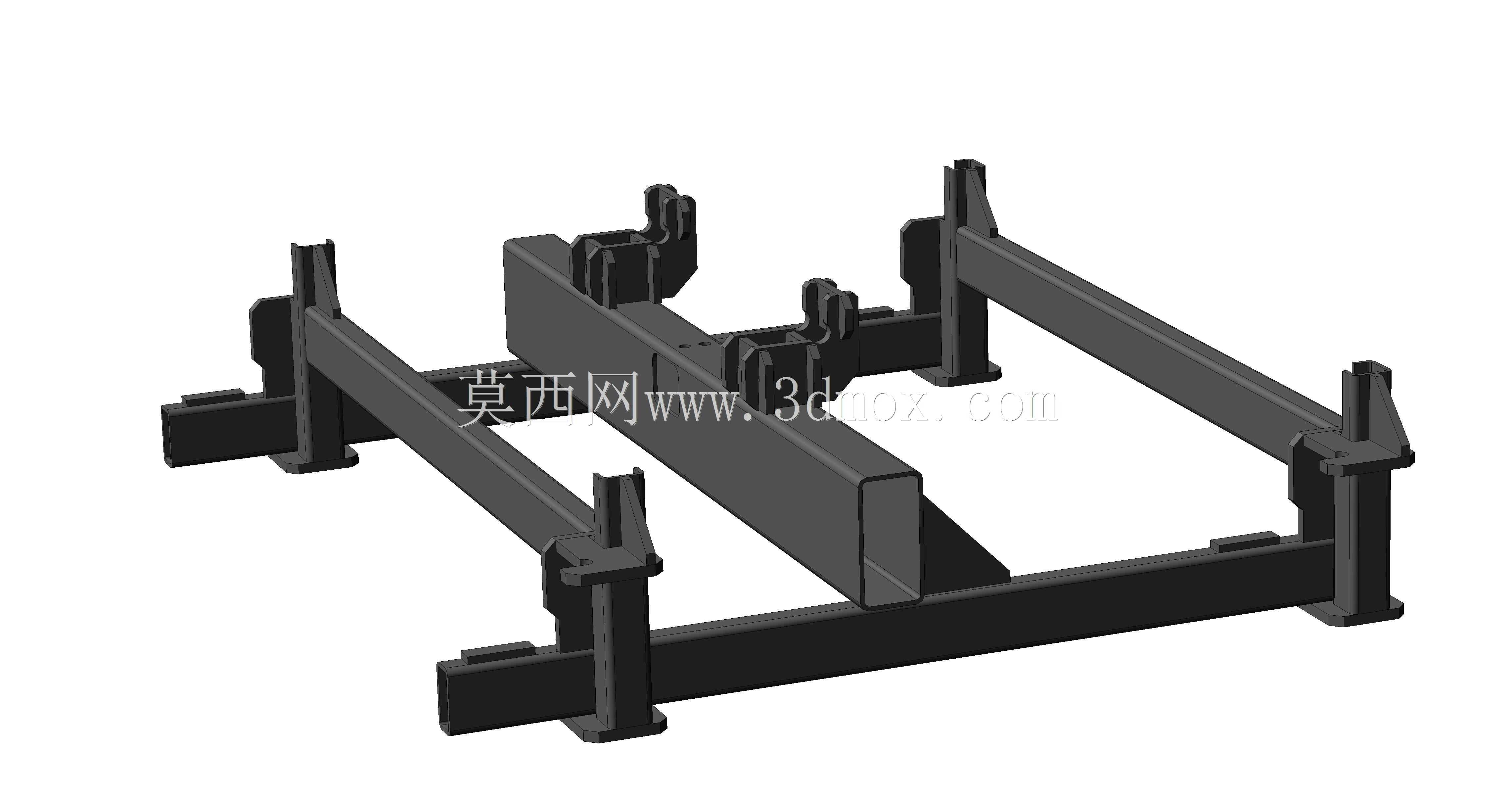

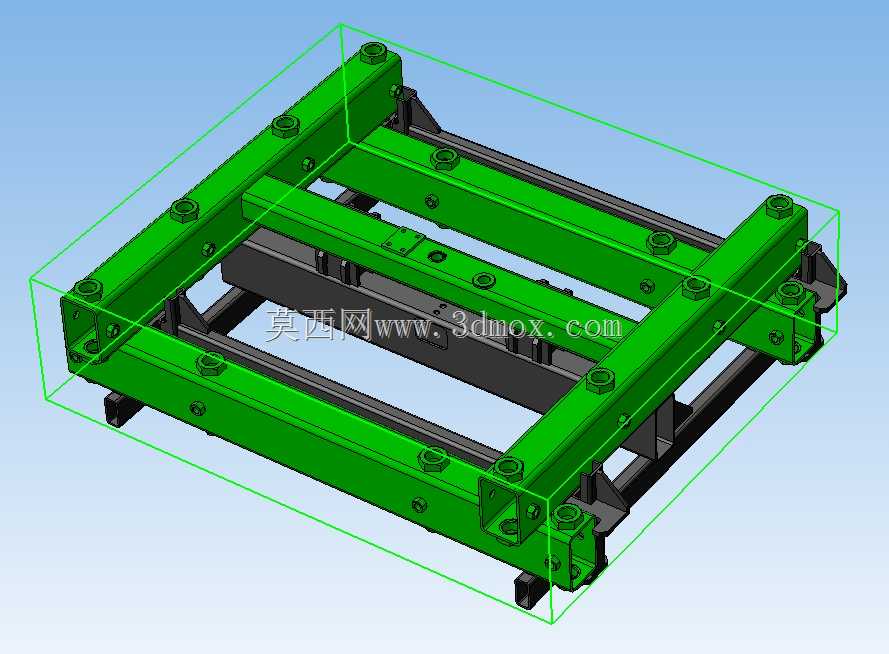

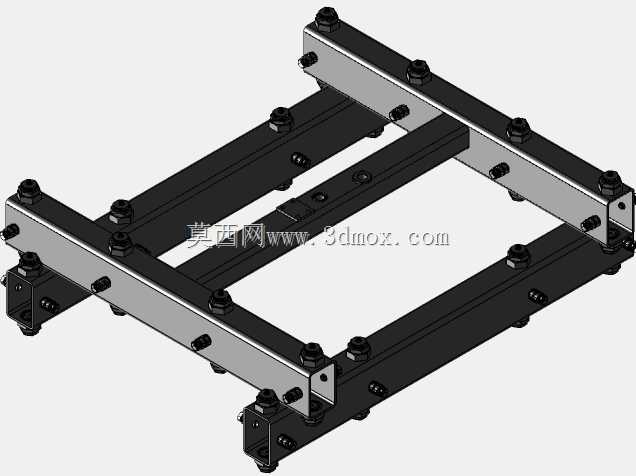

在钢结构件批量组焊生产环节，框架类构件的焊接变形控制、定位精度一致性一直是车间工艺端的核心管控点，这类焊接工装正是针对矩形截面框架构件的组焊工序开发的定位承载结构，主要应用于工程机械结构件、仓储货架主框架、设备底座方管框架的预定位与焊接夹持场景，替代传统人工划线、点焊临时固定的低效作业模式。从结构布局来看，整套工装采用底部矩形基准梁作为承载基体，所有定位夹紧模块均沿基准梁的长度、宽度方向按待焊框架的设计尺寸排布，安装边界完全匹配常规人工焊接工位的操作空间，不会占用过多工位面积，同时预留了焊枪操作的避让空间，工人在进行角焊缝、对接焊缝焊接时，不会与工装结构发生干涉。每个定位点位都设置了竖向与侧向的双向定位挡块，针对方管类型材的直角拼接位置，挡块的定位面做了直角铣削处理，能够同时贴合型材的两个相邻侧面，避免拼接时出现角度偏差，部分带快速压紧结构的点位，可在型材放置到位后快速完成侧向顶紧，防止焊接过程中因热变形导致型材移位。设计阶段优先考虑了不同规格框架的适配性，基准梁上的定位模块安装位置预留了长条形调节槽，可根据待焊框架的长宽尺寸调整各定位挡块的固定位置，无需重新制作整套工装即可覆盖一定尺寸范围内的框架组焊需求，大幅降低多规格小批量生产时的工装投入成本。工装的整体高度设置符合人工站立焊接的操作高度，工人无需过度弯腰或抬手即可完成所有焊缝的焊接作业，减少长时间操作的疲劳感，底部基准梁的截面选型经过刚度校核，即使承受多根型材的总重量以及焊接过程中的侧向顶紧力，也不会出现基准面挠曲变形，保证每一件组焊完成的框架都能保持一致的形位公差，减少后续校形工序的工作量。在实际生产使用中，这类工装能够将框架组焊的定位时间缩短六成以上，同时将框架的对角线尺寸偏差、相邻面垂直度偏差控制在工艺要求范围内，避免因定位偏差导致的后续装配干涉问题，尤其适合批量生产场景下的标准化组焊作业，工装的所有定位接触面都做了淬火处理，减少长期使用过程中的磨损，延长工装的使用寿命，日常维护仅需定期清理焊接飞溅、检查压紧机构的活动顺畅度即可，无需复杂的保养流程。
