矿用重型自卸运输卡车结构设计

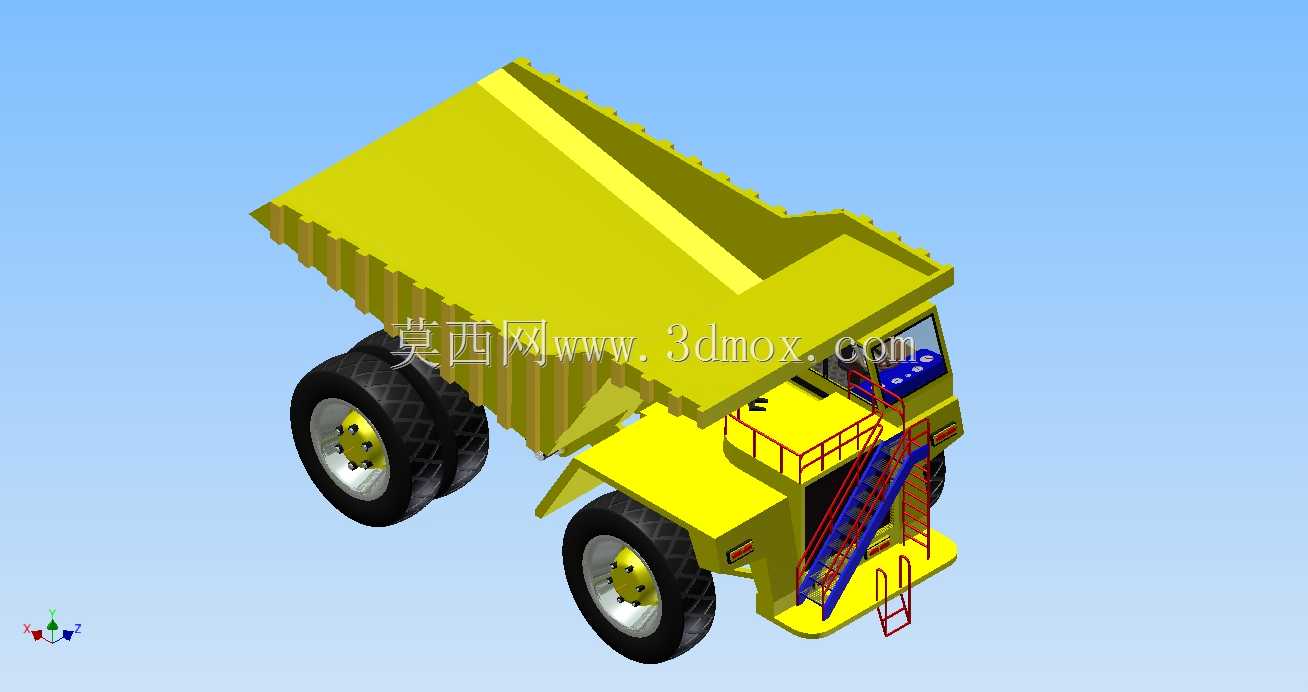

　　这款重型矿用自卸车的三维结构设计，核心围绕露天矿山、大型水利工程、基建土石方作业的重载转运需求展开，区别于公路运输自卸车辆，其结构设计完全偏向非铺装路面的极端工况适配。从实际作业场景来看，这类车辆主要承担露天采矿场剥离物、矿石的短距离转运，以及大型基建项目中土石方、填筑物料的场内倒运，作业路面多为临时修筑的碎石路面，坡度大、路面平整度差，同时作业环境存在大量扬尘、颠簸冲击，对整车结构强度、动力匹配、卸料效率都有极高要求。

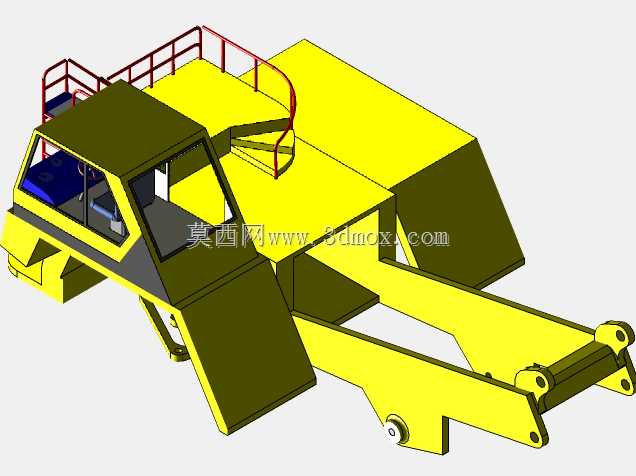

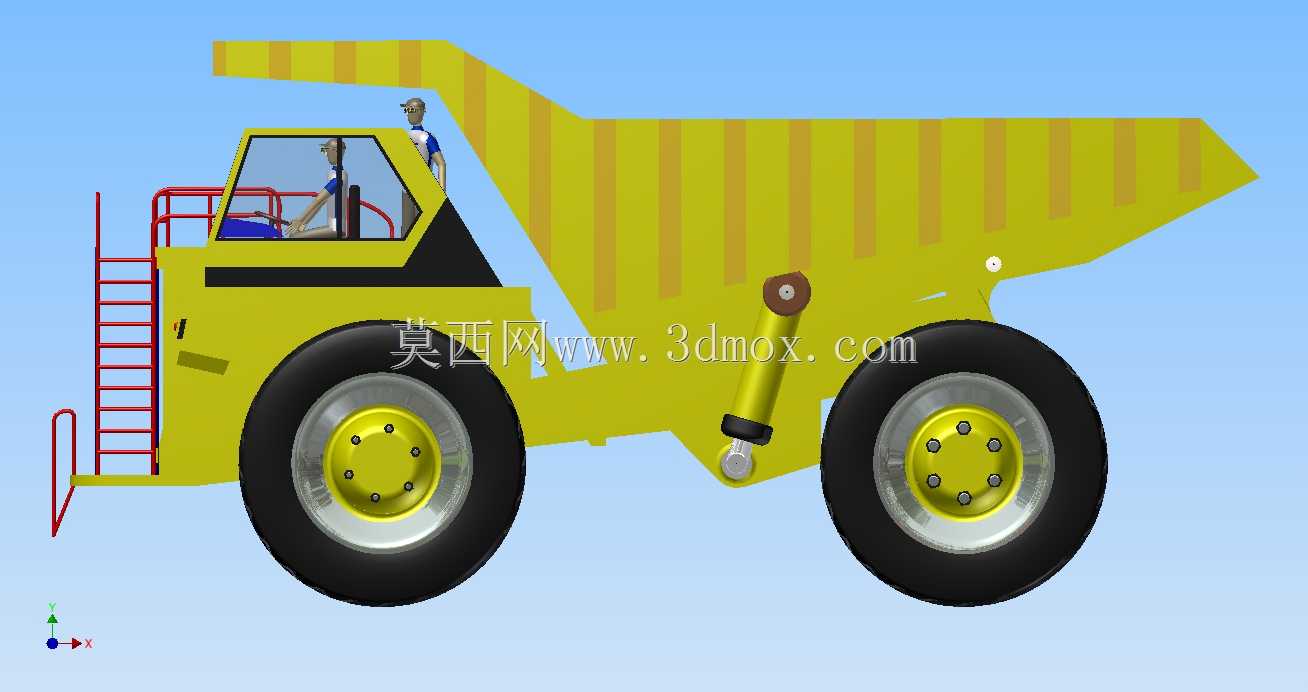

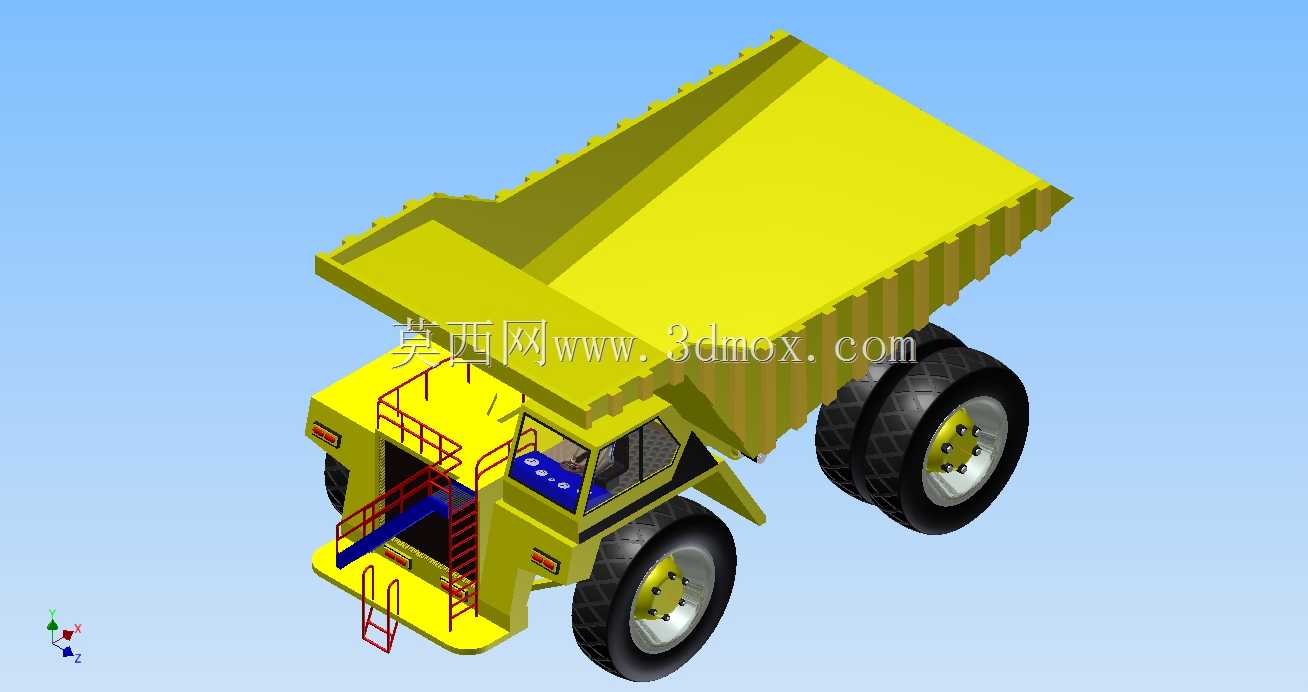

　　设计过程中首先考虑的是卸料作业的功能性实现，车斗采用整体式高强度钢板焊接结构，斗体前部设置延伸挡料板，避免装载时物料砸损驾驶室顶部，斗底做了加厚耐磨处理，对应矿石等硬质物料的长期冲击磨损，车斗的举升铰接点布置在车架后部上方，配合多级液压举升缸的布置，可实现最大接近60度的举升角度，保证粘性物料也能顺利卸净，不会出现斗内积料的情况。驾驶室的布置采用偏置高位设计，既给前部的举升缸、爬梯结构留出安装空间，也能让驾驶员获得更好的前方视野，方便观察装载设备的动作以及作业面的路况，驾驶室前部设置了带护栏的检修平台，搭配双侧爬梯结构，方便人员上下车辆以及日常对前部液压管路、动力系统部件的检修维护。

　　行走系统采用大直径宽基越野轮胎，单轮承载能力匹配整车满载后的轴荷分配，前后桥均采用重载型刚性驱动桥，搭配大行程的悬架结构，能够吸收非铺装路面行驶时的剧烈冲击，避免车架出现应力集中开裂的问题。车架部分采用双纵梁配合多道横梁的箱型焊接结构，纵梁选用高强度低合金钢板折弯成型，横梁与纵梁的连接位置做了加强筋过渡，对应举升作业时的偏载冲击、行驶时的扭转载荷。整车的外形尺寸设计充分考虑矿场作业的道路边界，车宽控制在矿场临时道路的通行限界以内，转弯半径通过转向系统的参数匹配，适配矿场狭窄作业面的转向需求，车斗的容积根据额定载重做了匹配设计，既保证单次转运的装载效率，也避免超载对车架、行走系统造成不可逆的结构损伤。

　　在细节结构处理上，车斗的侧部和尾部都设置了加强筋板，对应装载时物料的侧压力，尾部的卸料挡板做了倾斜过渡，减少卸料时的物料残留，爬梯采用防滑踏步结构，即使在沾有泥水、矿尘的情况下也能保证人员上下的安全性，整车的液压管路、电气线路都做了隐蔽式布置，避免作业过程中被飞石砸损，也减少扬尘对管路接头、线路接插件的侵蚀。
