航模用外转子无刷动力电机结构设计

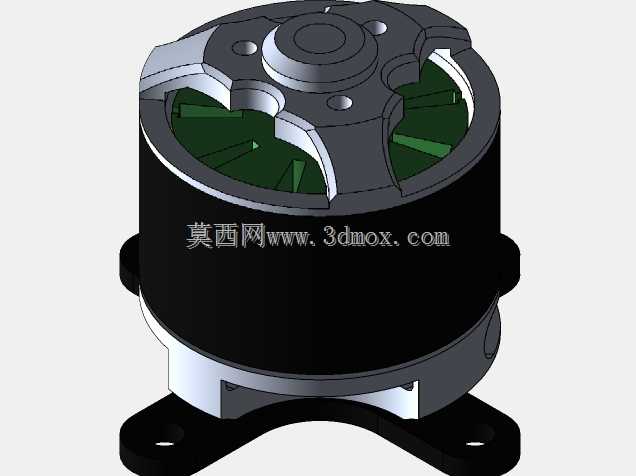

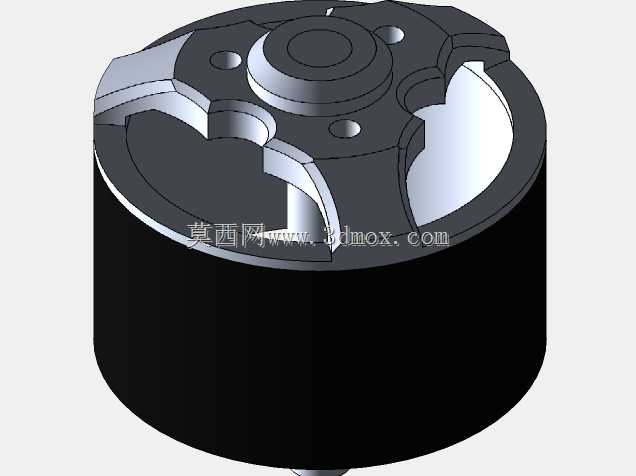

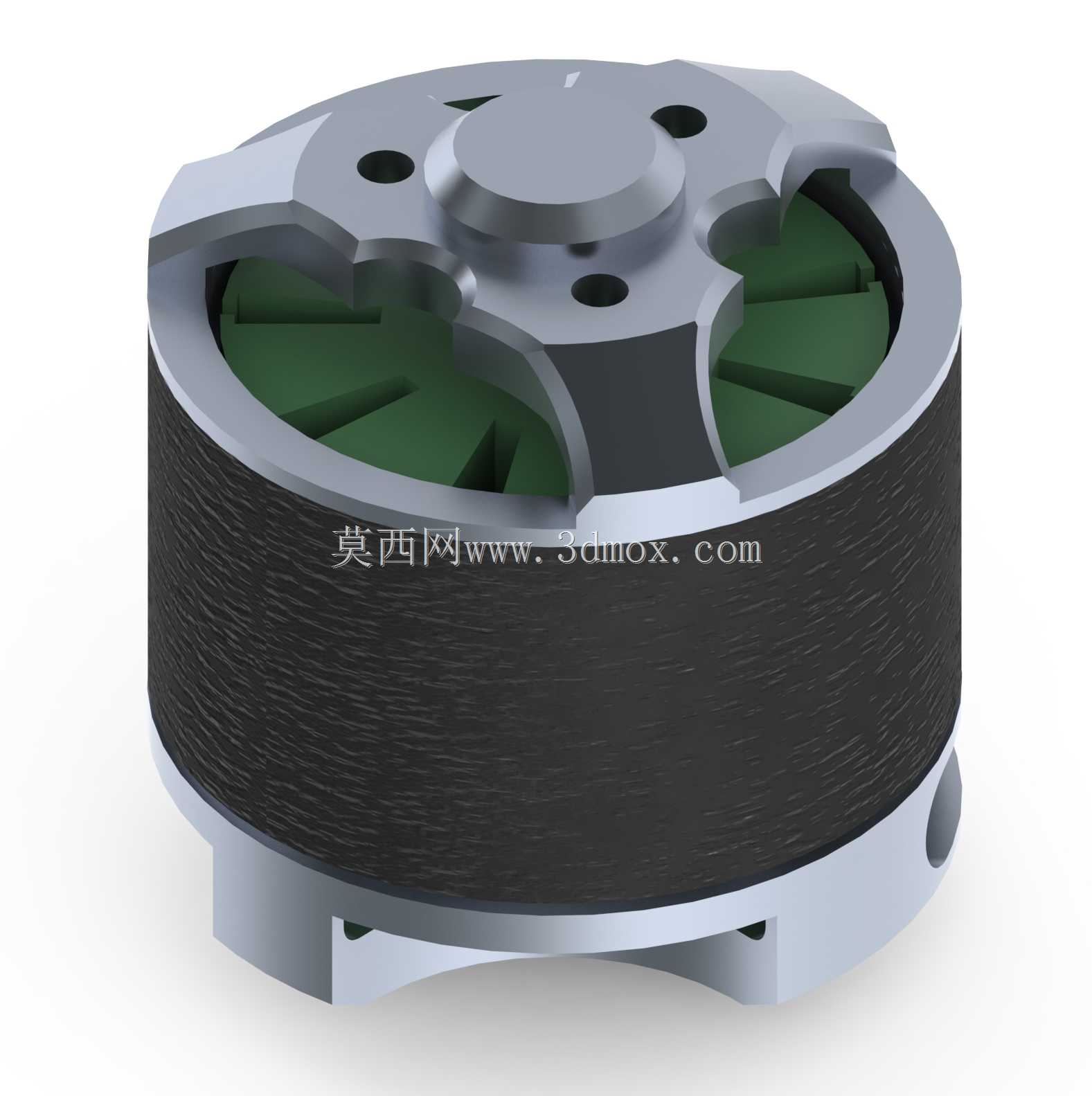

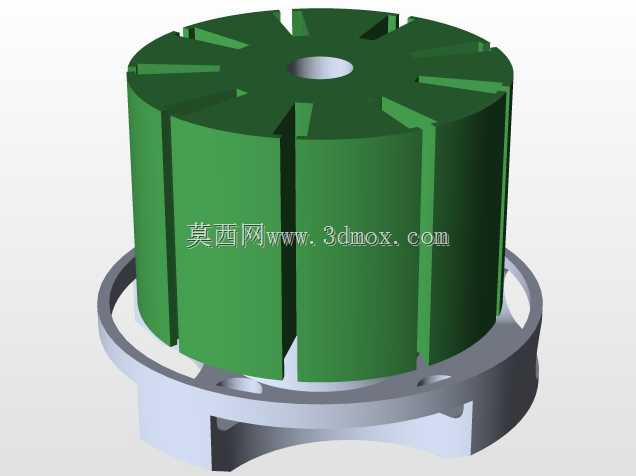

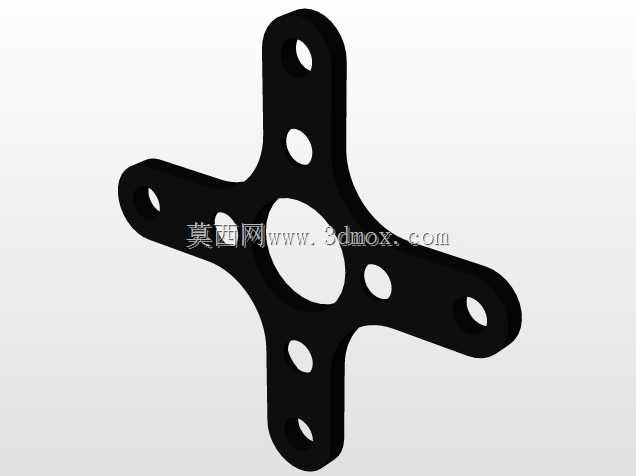

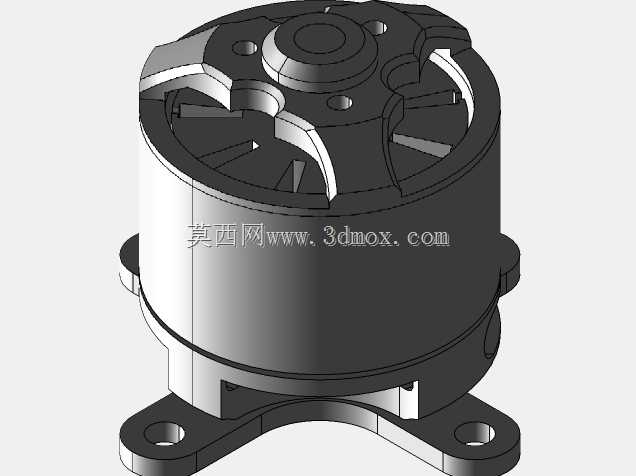

这款外转子结构的动力部件，主要面向小型航模、多旋翼飞行器、小型固定翼航模的动力输出场景，也可适配小型桌面级传动装置、低负载旋转驱动类设备的动力需求。从结构设计逻辑来看，采用外转子布局的核心考量，是在同等定子尺寸下获得更大的扭矩输出，省去额外减速组的传动损耗，直接驱动螺旋桨类负载，适配航模类设备对动力部件重量、扭矩密度的严苛要求。定子部分采用多槽集中绕组布局，铁芯冲片选用高导磁低损耗的硅钢材料叠压而成，绕组排布兼顾了低转速下的扭矩输出与高转速区间的效率平衡，能够覆盖航模飞行过程中从悬停到机动飞行的宽工况动力需求。转子外壳采用一体化拉伸成型的导磁钢结构，外表面做了细密的滚花处理，既可以提升转子外壳的结构强度，避免高速旋转下的形变，也能在装配过程中增大握持摩擦力，方便与螺旋桨安装座的紧固配合。端盖部分采用轻量化铝合金加工而成，预留的多个安装孔位对应航模常用的安装孔距标准，安装边界充分考虑了航模机架的安装空间限制，底部出线位置做了圆弧过渡处理，避免飞行过程中振动导致的线材磨损。转子磁钢采用表贴式排布，磁钢与转子外壳之间通过耐高温结构胶粘接固定，配合端盖处的高精度轴承支撑，能够承受最高上万转的旋转转速，同时保证旋转过程中的动平衡精度，减少高速运转下的振动传递。从安装适配性来看，该电机的轴向尺寸与径向直径均匹配主流28系列航模电机的安装规范，底部的安装轴径与固定孔位可以直接适配市面上多数小型多旋翼、固定翼航模的电机安装座，不需要额外做安装位的改装。结构设计过程中充分考虑了散热需求，转子与定子之间预留了均匀的气隙，端盖处的镂空结构能够在转子旋转时带动气流穿过绕组区域，带走持续运转产生的热量，避免长时间大负载运转下的绕组过热退磁问题。轴承选用低摩擦的深沟球轴承，两端轴承的同轴度通过端盖与定子基座的精密配合保证，既可以降低运转过程中的摩擦损耗，也能延长动力部件的连续工作寿命，适配航模设备长时间户外飞行的使用需求。
