P60规格T型外转子无刷电机三维结构

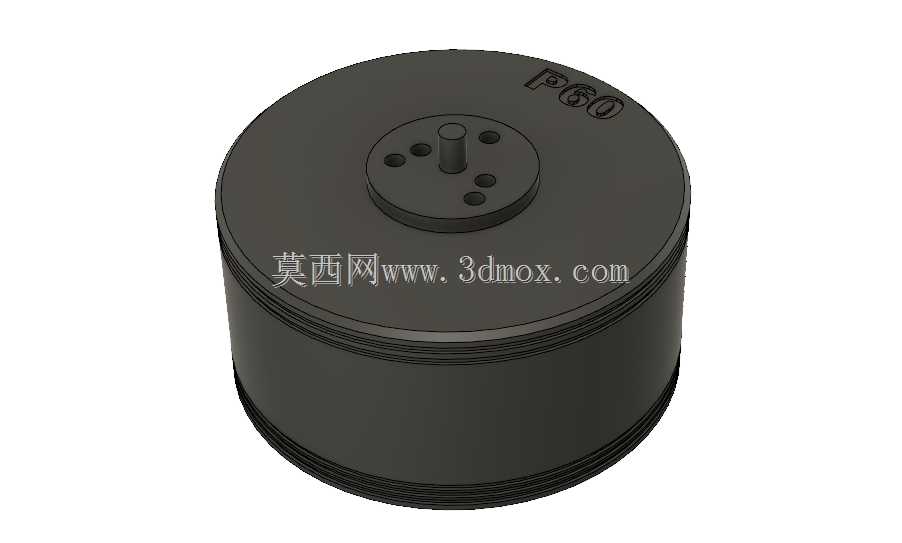

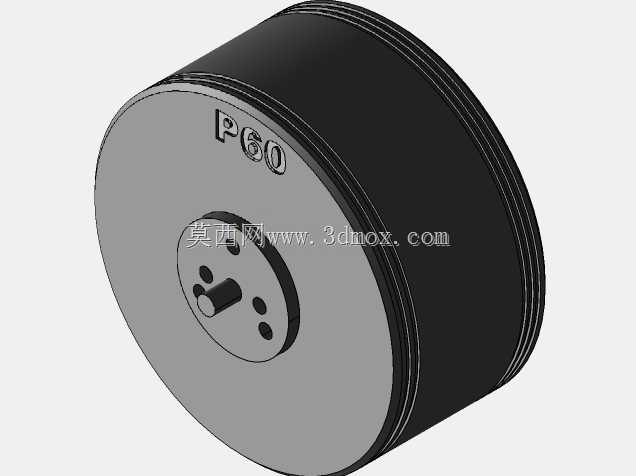

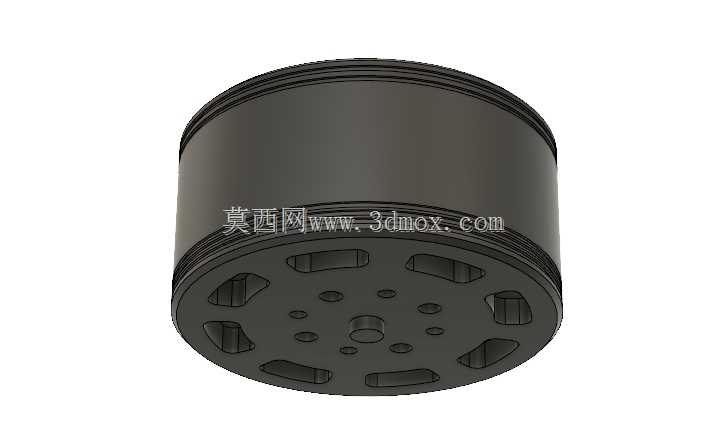

这款P60规格T型外转子无刷电机，在小型低空飞行器动力配套、轻型云台驱动、小型自动化执行机构动力输出场景中有着广泛的适配空间。不同于常规内转子电机的结构布局，该款电机采用外转子转动的设计逻辑，转子外壳直接集成安装位，能够省去额外的传动连接结构，降低动力传输过程中的损耗，提升动力响应的直接性。从结构设计来看，电机整体呈矮圆柱T型布局，顶部输出端设置带定位孔的安装法兰，四个对称分布的安装孔可直接与负载端的安装面配合，中心输出轴采用短轴凸台设计，既能够传递扭矩，也可承担一定的径向定位作用，避免负载安装后出现偏心晃动的问题。电机外壳表面做了环形散热筋结构，在转子转动的过程中能够带动周边空气沿筋条间隙流动，带走绕组工作产生的热量，无需额外加装散热风扇即可满足持续工作的散热需求，适配长时间连续运行的工况。安装边界方面，电机整体外径控制在60mm区间，轴向高度适配小型设备的紧凑安装空间，顶部法兰的安装孔位采用通用孔距设计，能够兼容同规格的多数桨夹、传动轮安装标准，无需额外制作转接件即可完成装配。在功能特性上，该款无刷电机采用多槽极数的绕组设计，运行时扭矩输出平顺，低速段无明显卡顿感，能够满足对转速稳定性有较高要求的驱动场景，比如航拍云台的姿态调整动力、小型巡检设备的行走驱动等。设计过程中充分考虑了装配的便利性，转子与定子的配合间隙控制在合理公差范围内，既能够避免转动过程中出现扫膛问题，也不会因为间隙过大导致磁隙损耗增加，影响电机的效率表现。电机的出线端从底部中心位置引出，能够避免转动过程中线缆被剐蹭，同时也方便设备内部的走线布局，减少线缆弯折导致的断路风险。从实际选型适配角度来看，该结构的电机重量控制得当，在同功率等级的电机中有着较好的功率重量比，适合对自重有严格限制的便携设备、机载设备使用，外转子的结构也使得转动惯量匹配更加合理，搭配常规电调即可实现平稳的转速调节，无需额外的编码器反馈也能满足多数开环控制场景的使用需求。
