脚踏驱动无电作业钢锯切割设备结构

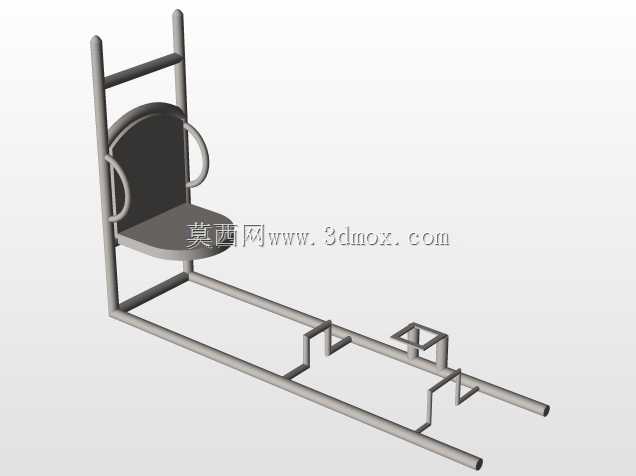

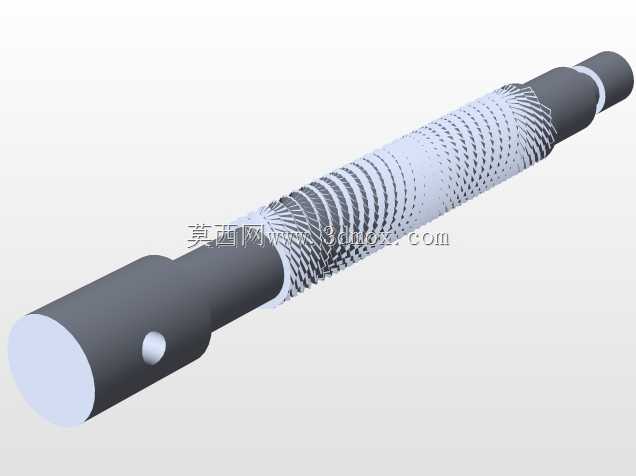

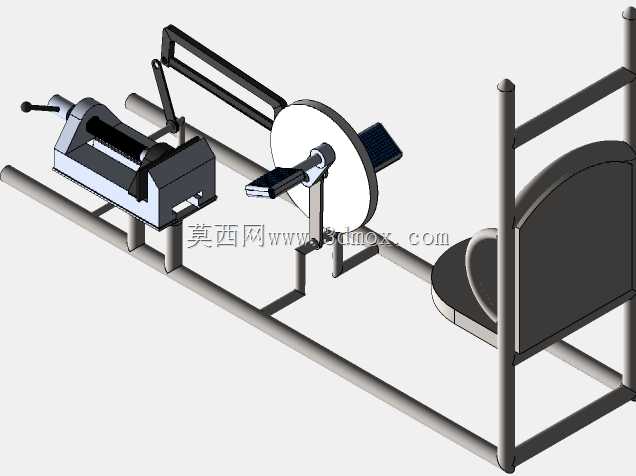

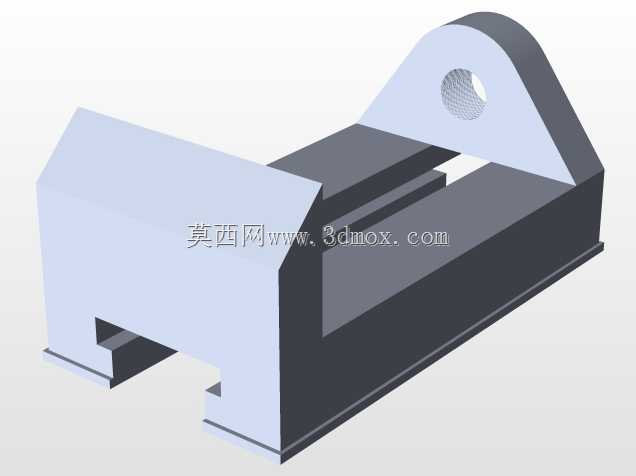

这款脚踏式钢锯设备的设计初衷，是面向无稳定电力供应的野外作业、零散维修场景，解决小型金属型材切割的动力依赖问题，使用者可通过脚踏动作同时完成工位姿态保持与锯切动力输出，无需外接电源即可完成常规圆钢、扁钢、薄壁管材的截断作业。从结构布局来看，设备采用框架式管架作为承载基体，整体安装边界控制在单人操作的合理范围内，底部框架预留了地面固定的安装孔位，可根据作业场地情况选择临时放置或螺栓紧固，避免锯切过程中的机架窜动。传动部分采用曲柄连杆结构，将脚踏端的往复摆动转化为锯弓的直线往复运动，配套的惯性飞轮设计能够储存脚踏动作的间歇动能，让锯切行程的出力更均匀，避免人力输出时的顿挫感导致锯条崩齿。锯切工位配套了快速压紧的台钳结构，钳口可适配不同截面的型材装夹，装夹行程覆盖常规维修场景下的小型金属件尺寸，钳口与锯条的平行度在装配阶段可通过侧边的调节螺钉微调，保证锯切面的垂直度，减少后续打磨修整的工作量。脚踏端的踏板做了防滑纹理处理，座椅位置与锯切工位的间距按照人体下肢活动范围设定，操作者保持坐姿作业时，腿部的踩踏行程处于舒适发力区间，长时间作业也不易产生过度疲劳。设备的锯条张紧结构采用常规手拧螺栓调节，无需额外工具即可完成锯条的更换与张紧度调整，适配市售标准机用钢锯条，配件获取门槛极低。整体机架采用薄壁钢管焊接成型，在保证结构刚性的前提下控制了整体重量，便于短距离的人力转运，适合野外管线维修、乡村零散五金加工、应急抢修等缺乏电力保障的作业场景。不同于电动切割机的高速切削，人力脚踏驱动的锯切速度可控，针对薄壁管材、脆性金属材料的切割时，可通过踩踏力度控制进给量，减少材料切口的变形与崩边问题，同时作业过程无电动设备的噪音干扰，也不存在触电、电机过热烧毁等安全隐患。结构设计上没有复杂的精密传动部件，日常维护仅需对铰接转动点定期加注润滑脂即可，故障率极低，对使用人员的操作技能要求不高，经过简单的动作熟悉即可上手完成切割作业。
