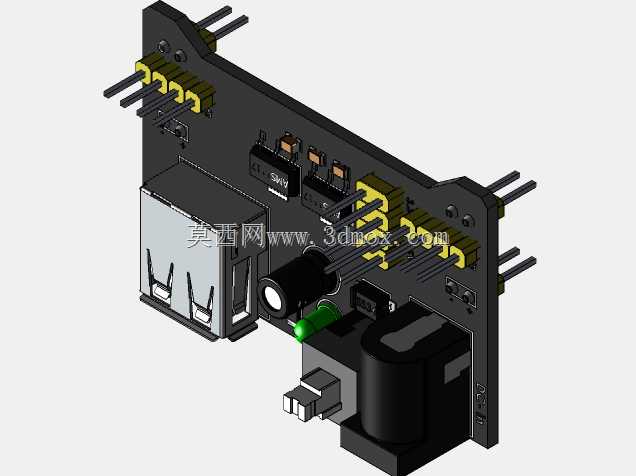

面包板用双路输出电源扩展板结构设计

这款电源扩展板主要面向电子原型开发、面包板电路调试场景设计，可直接插接在标准面包板的电源排针位置，为实验电路提供稳定的3.3V与5V双路直流供电，省去实验过程中反复外接电源、飞线接线的繁琐操作，降低临时接线带来的接触不良、短路风险。从结构设计来看，板载元件布局充分考虑了面包板插接后的空间占用，输入接口采用通用USB-B型座，可直接搭配常见的手机充电器、电脑USB端口取电，输入侧的滤波电容、整流元件排布在板体靠近输入接口的一侧，避免插接后与面包板上的其他元件产生干涉。板体两侧的排针引脚间距完全匹配标准面包板的电源轨间距，插装后可直接为两侧面包板供电，每路输出都设置了对应的排针引出位，同时预留了独立的输出接线端口，方便给面包板外的外接模块供电。板上搭载的稳压元件做了合理的散热空间预留，长时间带载运行时不会因为元件积热导致输出电压漂移，绿色电源指示灯布置在板体边缘位置，插接后仍可清晰观察供电状态，不会被周边插接的元件遮挡。设计过程中对板体的安装边界做了严格控制，板体厚度、排针伸出长度都经过匹配验证，插装后板体底部与面包板表面留有足够间隙，不会挤压面包板上已插装的元件引脚，板体边缘做了圆角处理，避免装配时划伤操作人员。输出端的自恢复保险丝布置在主供电回路靠近输出的位置，出现输出短路时可快速切断回路，保护后端实验电路与前端供电设备，双路输出的走线做了加宽处理，降低大电流供电时的线路压降，保证供电稳定性。不同输出回路的标识清晰印在板体表面，接线时可快速区分电压等级，避免接错电压烧坏实验元件，整体结构紧凑，无需额外固定结构，直接依靠排针插接即可完成固定，拆装十分便捷，适合电子实验室、创客空间、学生电子设计竞赛等场景的快速电路搭建使用。
