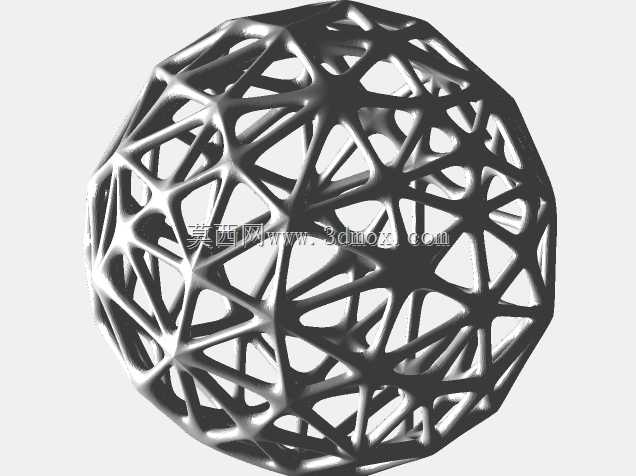

镂空格构球面结构创意造型设计

这类格构球面结构在工程场景中有着多元的应用方向，在3D打印轻量化构件领域，可作为多孔承载单元嵌入轻量化工装的支撑结构，利用晶格的均匀受力特性分散局部载荷，相比实心球面结构能降低60%以上的材料用量，同时保留足够的径向抗形变能力。在流体分散设备中，该结构可作为静态混合器的内置扰流单元，格构的镂空通道能让流经的多相流体不断被分割、转向，实现无动力状态下的均匀混合，适配小口径管路的流体混合工况，安装时仅需匹配管路内径即可完成嵌装，无需额外的固定支架。从设计逻辑来看，建模时首先确定球面的基准曲率半径，以球心为阵列原点，将基础格构单元沿球面经纬方向做环形阵列，同时控制每个格构筋条的截面尺寸保持一致，避免局部应力集中；格构的镂空开孔尺寸经过反复校核，既保证3D打印时无需添加内部支撑即可一次成型，也能让流体穿过时不会出现卡滞堵塞的问题。在外形安装边界上，该结构的外球面为完整连续曲面，可直接嵌套进对应内径的圆筒形腔体，内球面预留的中心空腔可穿装直径不超过球面半径1/3的管路或传感元件，格构筋条的连接节点均做了圆角过渡处理，消除打印过程中的层间应力薄弱点，也避免安装时锐边划伤操作人员。在文创展示装置领域，这类格构球还可作为灯光漫射载体，内部置入光源后，光线能透过格构间隙形成均匀的格纹投影，结构本身的刚性足以支撑自身重量，无需额外的外部框架承托，直接放置即可作为展示构件使用。结构受力层面，格构的筋条沿球面径向呈放射状排布，外部施加的径向载荷会沿筋条均匀传递到整个球面，不会出现局部应力过载的情况，即使单根筋条出现破损，剩余结构仍能保留70%以上的承载能力，容错率远高于同尺寸的薄壳球面结构。建模过程中对格构的相交位置做了布尔合并处理，所有连接面均为连续过渡，不存在悬空的薄壁结构，适配FDM、光固化等多种3D打印工艺，打印完成后仅需去除底部支撑即可直接使用，无需二次打磨修整。
