适配V型槽轨的小型龙门承载滑座结构

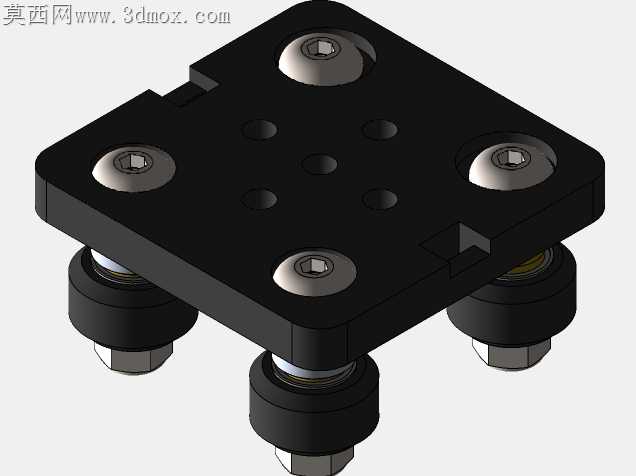

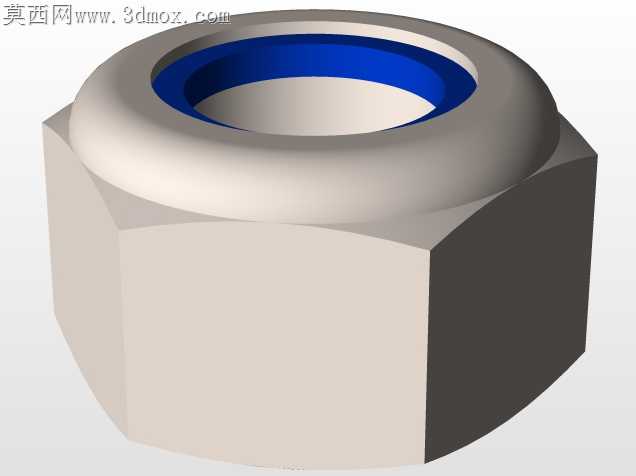

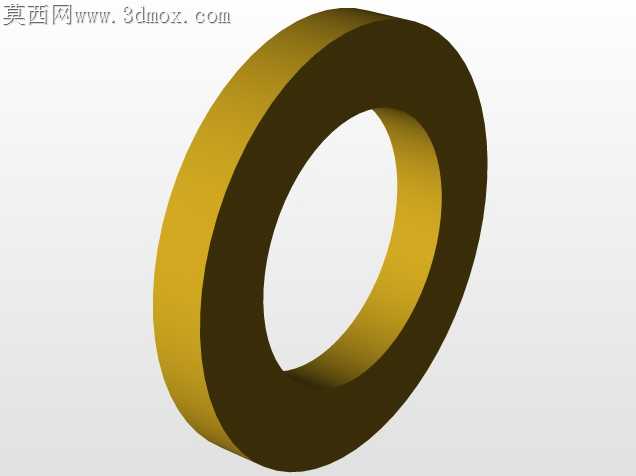

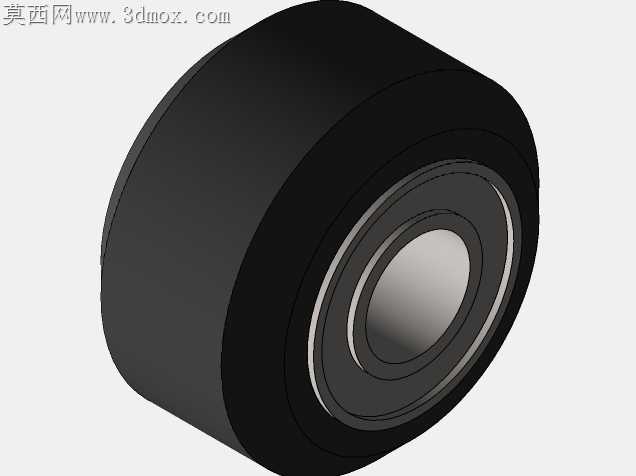

常规小型线性滑台在轻载快移工况下，常因安装基面平面度误差出现滚轮卡滞、预紧力不均的问题，这款V型龙门承载滑座从加工适配角度做了针对性的细节调整。基板上的四个滚轮安装孔没有采用同轴度要求极高的整列等公差设计，靠近安装基准边的两个孔位预留了0.02mm的偏心调整余量，加工时无需一次装夹完成全部孔位精镗，普通三轴铣床分两次装夹即可达到装配要求，大幅降低小批量加工的装夹校准成本。基板顶面的沉头螺钉孔做了15度的倒角过渡，避免内六角螺钉锁紧时因孔口毛刺刮伤螺钉镀层，同时沉头深度比螺钉头厚度多留0.1mm，保证锁紧后螺钉头完全没入基板平面，不会干涉上方搭载的功能模块安装。四个滚轮组件采用了分体式隔套设计，橡胶缓冲圈嵌在金属隔套与基板之间，滑座在V型槽轨上快速移动遇到接缝或微小硬点时，缓冲圈能吸收0.1mm以内的径向跳动，不会把冲击直接传递到基板上的搭载件，避免精密传感类搭载件受振失效。基板侧面开的两个定位缺口不是随意设置的工艺槽，刚好匹配20mm规格V型槽轨的侧边定位凸台，装配时无需反复打表调整滑座与导轨的平行度，把缺口卡入凸台后锁紧滚轮偏心套就能达到0.03mm以内的平行度精度，比常规滑座的装配效率提升近六成。基板上的六个光孔没有做统一的通孔设计，其中四个靠近边角的孔是贯穿的安装孔，中间两个孔是深度3mm的定位销孔，搭载不同功能模块时可以用销孔做快速定位，不用每次重新校准安装位置，适配多场景快速换型的使用需求。滚轮的外圆做了与V型槽轨角度完全匹配的锥面设计，接触线长度比普通圆弧滚轮长40%，同等预紧力下接触应力更小，长期往复运行不会在导轨面上压出凹痕，延长整套线性运动系统的使用寿命。
