乘用车五辐运动款轮毂轮辋结构设计

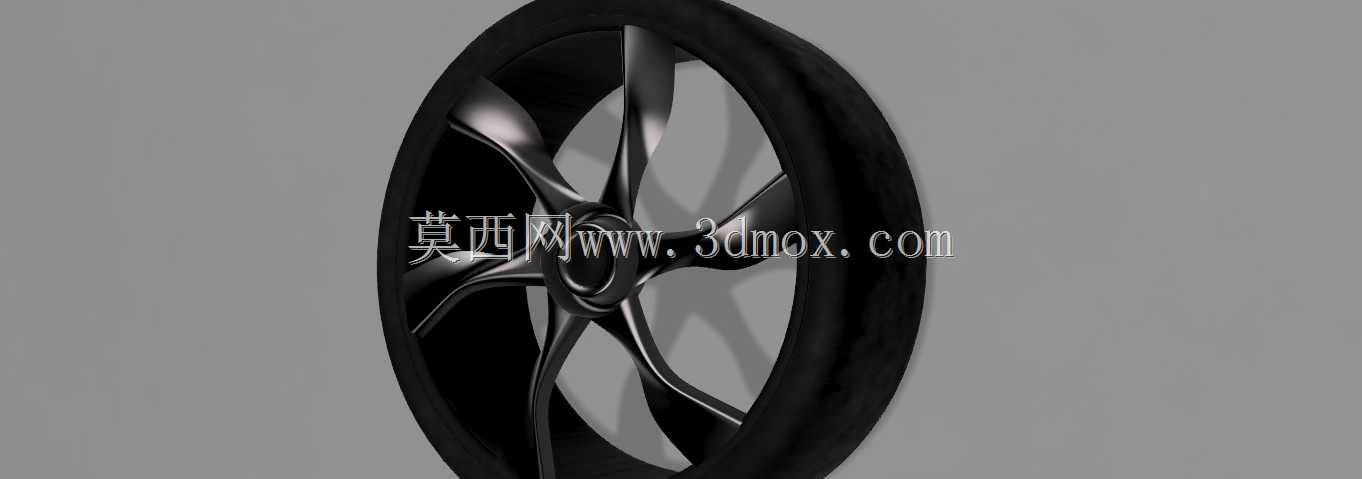

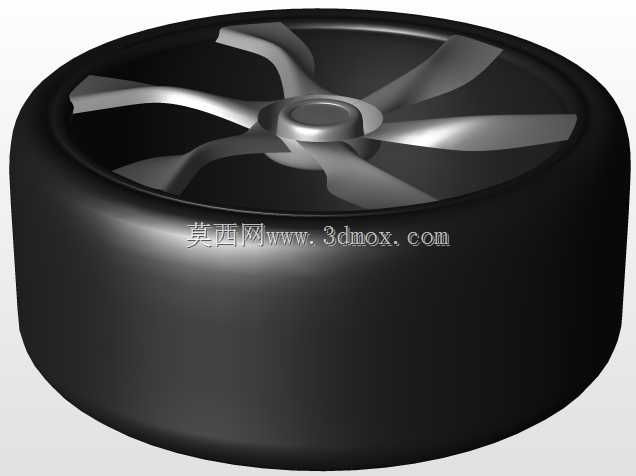

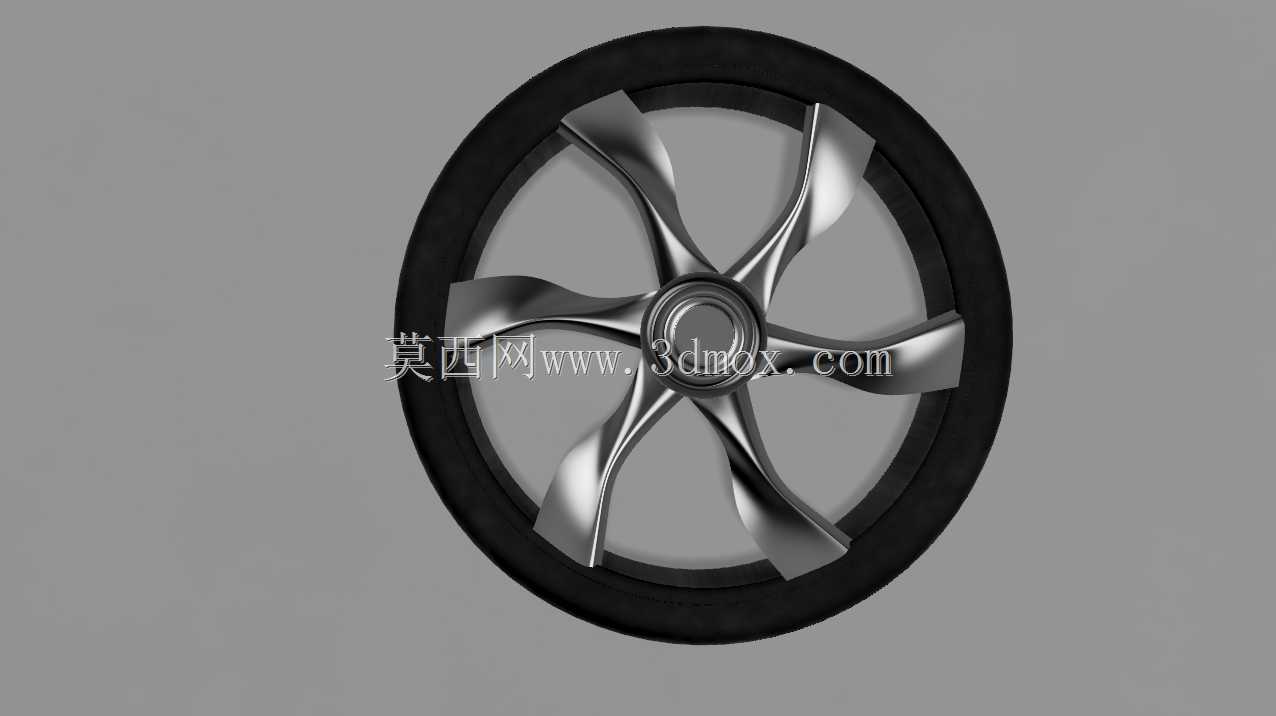

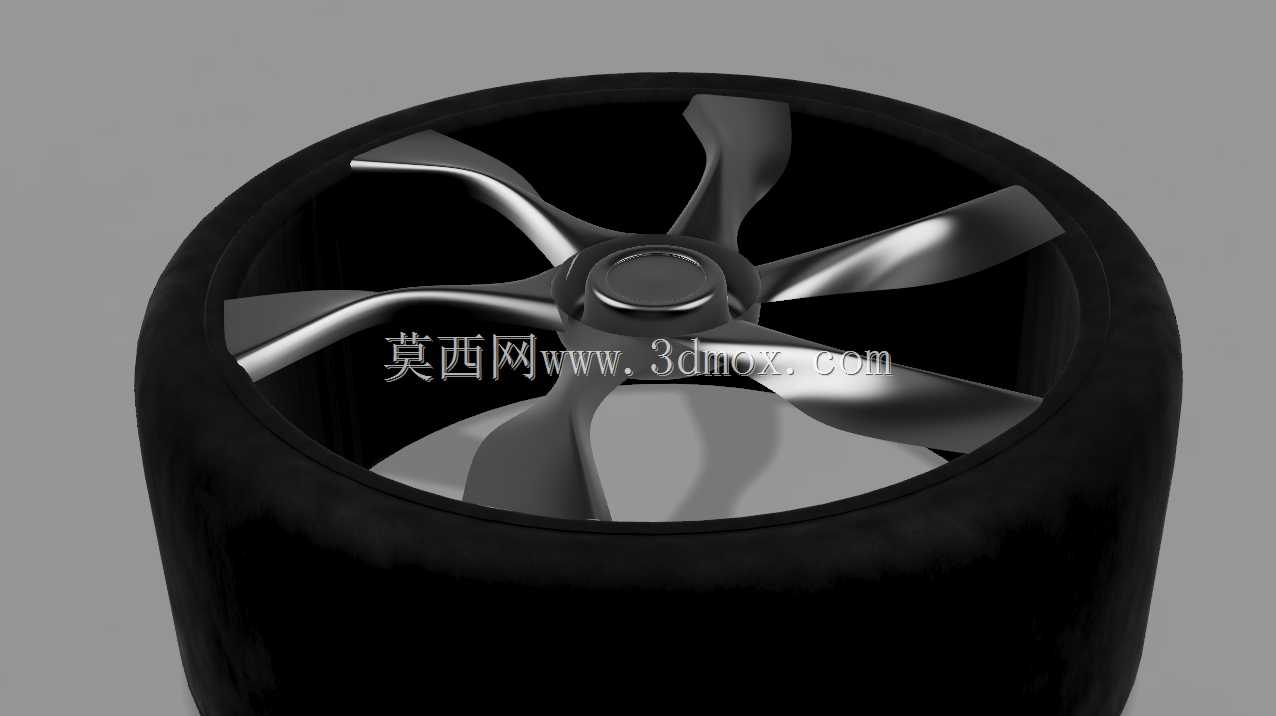

该轮辋属于乘用车辆行走系统核心承载部件，主要适配家用轿车、城市SUV等民用车型的改装与原厂配套场景，日常行驶中承担承载整车重量、传递轮胎与悬架间作用力的核心功能，同时直接影响整车外观的运动视觉表现。从结构设计逻辑来看，这款轮辋采用五辐式对称布局，辐条采用变截面流线型设计，靠近轮心安装座的位置辐条厚度更大，向轮缘延伸过程中逐步收窄，这种设计一方面可以在辐条与轮辋连接区域分散轮胎传递的路面冲击，避免应力集中导致的辐条断裂风险，另一方面能减少轮辋转动过程中的空气紊流，降低高速行驶时的风阻损耗。轮辋的胎圈座位置采用标准的斜度设计，匹配常规真空轮胎的安装尺寸，轮缘位置做了加厚翻边处理，能够在车辆经过坑洼路面、轮胎受到侧向挤压时，避免轮辋边缘变形导致的轮胎漏气问题。中心安装区域预留了标准的轮毂轴承安装位与螺栓孔分布圆，安装边界完全适配常规乘用车型的转向节接口，不需要额外改动悬架结构即可完成换装。在实际使用场景中，这类轮辋除了满足日常城市铺装路面的行驶需求，辐条之间的大间隙设计也能为制动系统留出足够的散热空间，连续制动时可以让空气快速流过刹车卡钳与刹车盘表面，带走制动产生的热量，避免制动系统热衰减带来的安全隐患。设计过程中需要重点校核轮辋的径向跳动与端面跳动公差，保证轮胎安装后转动过程的动平衡精度，减少高速行驶时的方向盘抖动问题；同时轮辋的中心孔与安装螺栓孔的位置度公差需要严格控制，避免安装后出现轮辋偏心磨损的情况。轮辋的内侧预留了气门嘴安装孔，位置避开辐条遮挡区域，方便后期充气与胎压监测模块的安装，整体结构在保证结构强度的前提下，通过辐条的镂空设计尽可能降低了自身重量，减少非簧载质量，提升车辆的操控响应速度。
