阿帕奇后盘式制动刹车盘结构设计

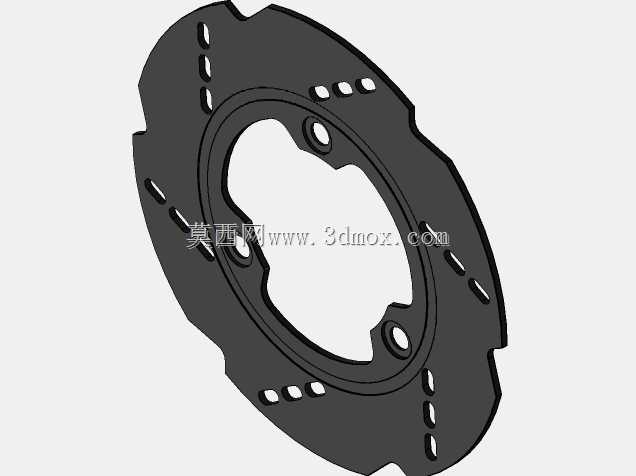

这款后盘式制动部件，主要适配乘用车辆后轮制动回路，在日常行车减速、坡道驻车辅助、紧急工况制动等场景下承担核心摩擦制动力矩输出作用，区别于前轮制动盘更高的热负荷设计取向，后轮制动盘在匹配整车制动力分配比例时，会适当降低单位面积摩擦功设计阈值，兼顾制动稳定性与驻车锁止的结构兼容性。从结构设计逻辑来看，该制动盘采用外轮廓多瓣式异形切边设计，并非传统整圆结构，这种设计一方面可以在车辆行驶过程中利用瓣状缺口形成导风通道，带走制动摩擦产生的局部高温，降低热衰减出现的概率，另一方面异形边缘可以在摩擦片贴合过程中减少连续摩擦产生的共振，降低制动异响的发生概率。盘面沿周向均匀布置多组长圆形通风散热槽，槽道走向顺着盘体旋转方向开设，能在盘体高速旋转时形成泵风效应，加速空气在摩擦面间的流动，对比实心制动盘，连续制动工况下的盘面温度可降低15%-20%，有效避免摩擦材料因高温出现摩擦系数骤降的问题。安装定位结构采用中心异形花键孔配合三处周向均布的螺栓过孔设计，中心花键孔直接与后轮轮毂的传动花键轴配合，传递轮端扭矩的同时保证盘体与轮毂的同轴度，三处螺栓孔对应轮毂上的安装凸台，装配时螺栓穿过盘体连接孔锁紧在轮毂上，保证盘体在高速旋转、承受制动力矩时不会出现周向窜动。从安装边界来看，盘体的轴向厚度、外圆直径、中心孔定位尺寸都严格匹配对应车型的轮腔空间，外侧预留了制动卡钳的安装间隙，内侧与轮毂轴承的端面留有足够的避让距离，不会在转向、悬架跳动过程中与周边的防尘罩、转向节臂发生运动干涉。设计过程中还考虑了磨损余量，盘面的有效摩擦厚度预留了足够的磨损极限空间，当摩擦面磨损到标定厚度时，盘体的结构强度依然能满足最大制动力矩的承载要求，不会出现盘体开裂、形变的问题。周向的散热槽同时兼具排屑作用，制动过程中摩擦片磨落的碎屑会顺着槽道被甩出盘体，避免碎屑夹在摩擦片与盘面之间造成盘面异常划伤，延长制动盘与摩擦片的整体使用寿命。
