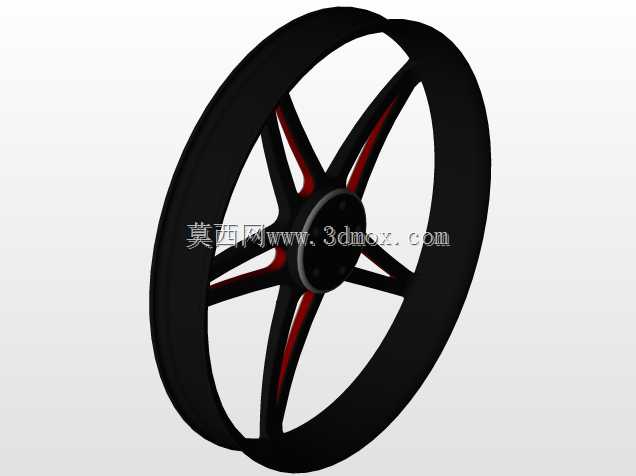

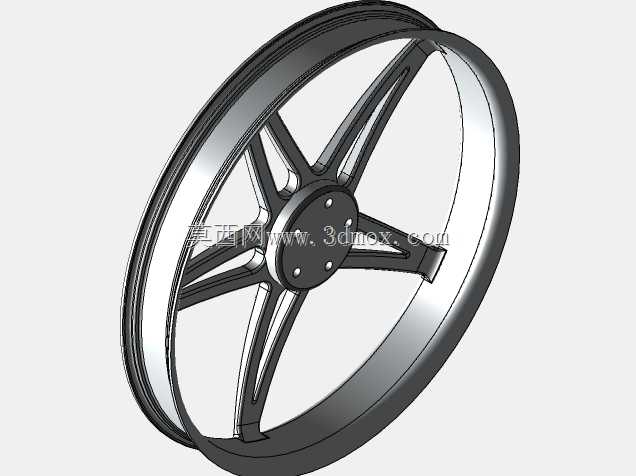

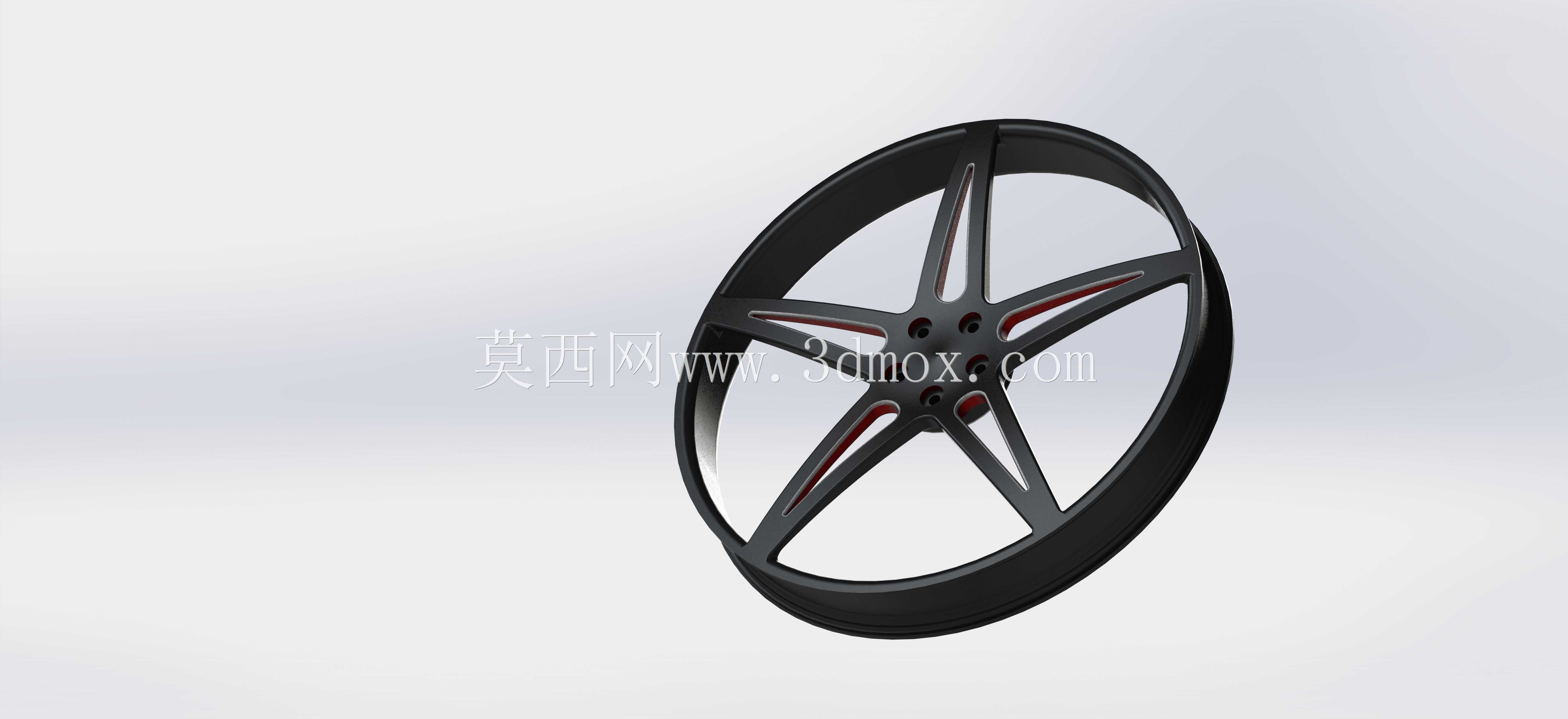

五辐镂空运动款汽车合金轮辋结构设计

这款五辐镂空结构的合金轮辋，主要面向乘用车辆的行走系统配套场景，适配偏向运动定位的家用轿车、改装车型，在日常城市通勤、轻度赛道体验等行驶工况下都能匹配使用需求。从实际装车的功能逻辑来看，轮辋作为连接轮胎与车轴传动部件的核心载体，首先要承担整车垂直载荷传递，还要承受车辆起步、制动、转向过程中产生的横向、纵向扭矩，以及颠簸路面带来的不规则冲击载荷，因此结构设计阶段优先做了力学性能的均衡考量。设计思路上采用了五组双棱辐条的对称布局，辐条从中心安装盘位置向外延伸至轮辋胎圈座位置，每根辐条做了内凹的流线型铣削造型，辐条间隙预留了充足的刹车系统散热空间，能够避免连续制动过程中热量堆积导致的制动效能衰减，同时镂空结构也有效降低了轮辋自身的非簧载质量，对提升悬挂响应速度、改善整车操控质感有实际帮助。中心安装区域设置了对应规格的螺栓孔位，孔位分布严格匹配对应车型的节圆直径参数，安装面做了精加工平面处理，保证装车后与轮毂轴承法兰面的贴合度，避免高速行驶过程中出现轮辋抖动的问题。轮辋的胎圈座位置按照标准乘用车轮胎的匹配尺寸做了公差控制，轮缘位置做了加厚的防脱圈结构设计，在轮胎低胎压行驶或者快速过弯产生大侧向形变时，能够降低轮胎脱圈的风险。轮辋的整体外廓尺寸适配常见的17-19寸轮胎规格，安装偏距参数经过校核，装车后不会与翼子板、刹车卡钳、悬挂摆臂等周边部件产生运动干涉，轮辋背面预留了平衡块安装的卡槽位置，方便后期做动平衡校准。辐条表面的造型做了分层的凹槽设计，既可以在视觉上强化运动感，也能在铸造或者锻造加工过程中优化材料的应力分布，减少应力集中带来的结构失效风险，整体结构在保证强度冗余的前提下尽可能做了轻量化处理，兼顾了日常使用的耐用性与运动场景的性能需求。
