杆端关节海姆接头三维结构设计

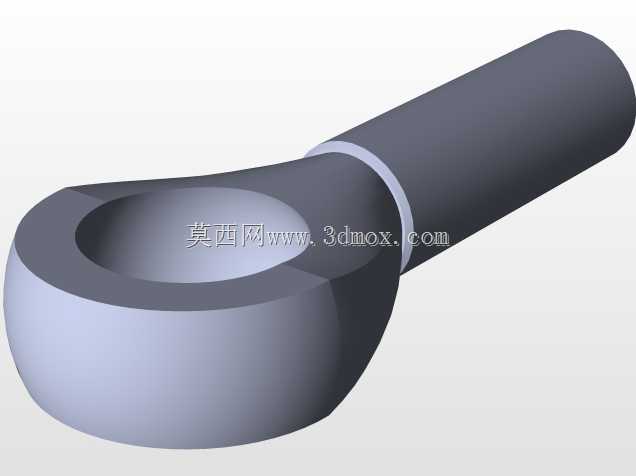

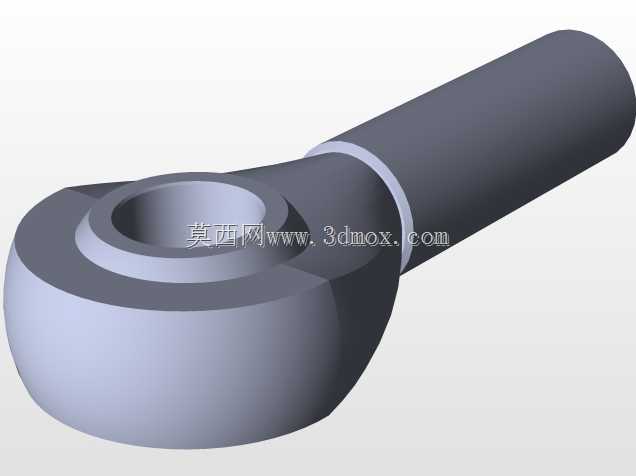

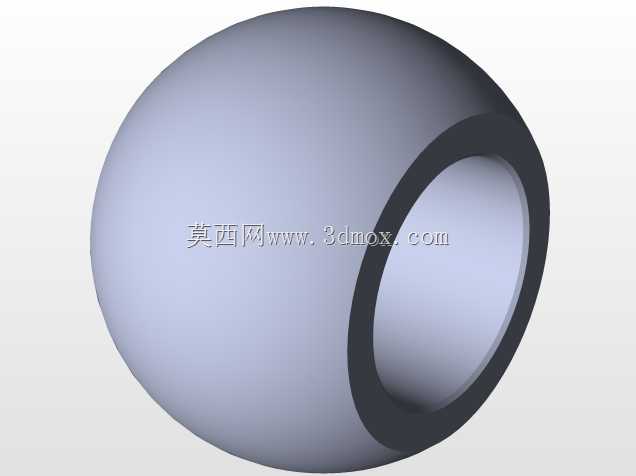

在工程机械、改装车辆悬架、自动化连杆传动机构的铰接点位设计中，这类杆端关节接头是承担多自由度载荷传递的核心连接部件，日常选型和建模过程中，需要优先匹配安装空间的边界约束，同时兼顾径向、轴向的复合载荷承载能力。从结构设计逻辑来看，该接头采用一体化杆身与球头座的组合构型，杆身部分为等直径圆柱结构，外圆面预留足够的螺纹加工余量，实际生产中可根据安装需求加工外螺纹，实现与连杆、调节端的刚性连接，安装时可通过螺母锁紧调整连杆的有效工作长度，适配不同轴距、摆幅的传动链路设计。球头端的内孔为铰接配合面，设计时需要严格控制内孔的尺寸公差与表面粗糙度，保证与配套销轴的配合间隙处于合理区间，既能够实现绕销轴的周向转动，也可补偿小角度的偏摆误差，抵消连杆传动过程中因安装偏差、构件形变带来的附加应力，避免连接点位出现应力集中导致的断裂失效。

从实际应用场景出发，这类接头广泛出现在越野车辆的悬架拉杆、赛车的转向横拉杆、工业自动化设备的连杆传动组、农用机械的操控联动机构中，不同应用场景下的尺寸设计各有侧重：用于车辆悬架的接头需要加大球头座的外径尺寸，提升冲击载荷下的结构强度，杆身直径也要匹配对应的载荷等级，避免极限工况下杆身弯折；用于精密自动化设备的接头则会严格控制铰接间隙，提升传动精度，减少往复运动过程中的回程误差。建模过程中需要重点关注球头座与杆身的过渡圆角设计，该位置是应力集中的高发区域，圆角半径不能过小，否则交变载荷长期作用下容易在过渡位置萌生疲劳裂纹；同时球头内孔的端面需要设计倒角，既方便销轴的装配导入，也能避免锐边割损配套的密封、缓冲衬套。

安装边界方面，这类接头的有效安装长度需要从杆身末端计算到球头内孔的中心位置，设计装配链路时要预留足够的螺母锁紧空间，球头座的外径尺寸决定了铰接点位的最小安装开孔尺寸，偏摆角度范围则由球头座的内孔倒角与杆身的夹角决定，设计时需要核算机构最大摆角下杆身不会与球头座发生干涉，保证全行程范围内的转动自由度不受限制。不同于普通的刚性铰接接头，这类结构能够自动补偿一定范围内的角度偏差，降低安装过程中的对位精度要求，同时在设备运行过程中吸收小幅的振动冲击，提升整个传动链路的使用寿命，减少铰接点位的磨损量，日常维护中仅需定期在球头配合面加注润滑脂，即可保证长期运行的灵活性。
