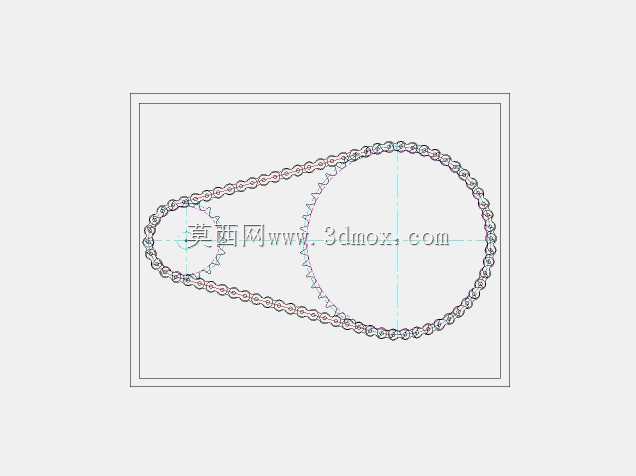

链传动配套链轮链条组合结构设计

在各类工业传动场景中，链传动凭借不打滑、传动比准确、适配多尘潮湿恶劣工况的特性，被广泛应用在输送线、农机、轻工设备、机床辅机等诸多需要远距离传递动力的场合，这套链轮链条组合结构，正是针对常规中等载荷动力传递需求完成的结构设计。设计过程中首先匹配传动功率与转速区间，确定链轮的齿形参数，采用三圆弧一直线的标准齿廓，保证链节能平稳啮入啮出，减少啮合冲击与附加动载荷，同时控制齿根圆角参数，避免应力集中导致的轮齿断裂失效。大小链轮的中心距按照链传动最优设计区间选取，既避免中心距过小导致链条绕转次数过多加剧磨损，也防止中心距过大引发链条松边颤振，影响传动平稳性。链条选用标准滚子链结构，链板采用等强度外形设计，销轴与套筒的配合间隙预留充足润滑脂存储空间，适配定期人工润滑的使用场景，无需额外配置复杂的自动润滑系统即可满足常规工况使用寿命要求。安装边界方面，设计时预留了链轮轴孔的键槽安装空间，轴孔公差按照过渡配合选取，保证链轮与传动轴的同轴度，避免运转过程中出现偏摆；两链轮的端面共面度公差控制在合理范围，防止链条出现侧向磨损甚至脱链故障。实际应用中，这套结构可直接适配各类需要平行轴间动力传递的设备，比如轻型皮带输送机的驱动端、包装机械的物料输送工位、小型农机的行走传动段，安装时只需调整中心距保证链条初始垂度符合要求，即可快速完成装配投入使用。结构设计上充分考虑了维护便利性，链轮采用分体式轮毂结构，磨损后可单独更换轮齿部分无需拆卸整轴，链条的链节采用标准连接链节，拆装时无需专用工具即可完成链长调整与局部更换，降低设备运维的时间成本。针对不同工况的适配性，设计时也预留了参数调整空间，可根据实际传递扭矩大小调整链条节距与排数，根据传动比需求调整两链轮的齿数配比，无需大幅改动安装空间即可适配不同设备的传动需求。整套结构没有冗余的复杂设计，所有尺寸参数均围绕链传动的实际受力特性确定，齿面硬度参数匹配常规热处理工艺，加工时无需特殊定制刀具即可完成链轮齿形加工，适合批量生产与设备配套使用。
