弯臂式双孔法兰连接座结构设计

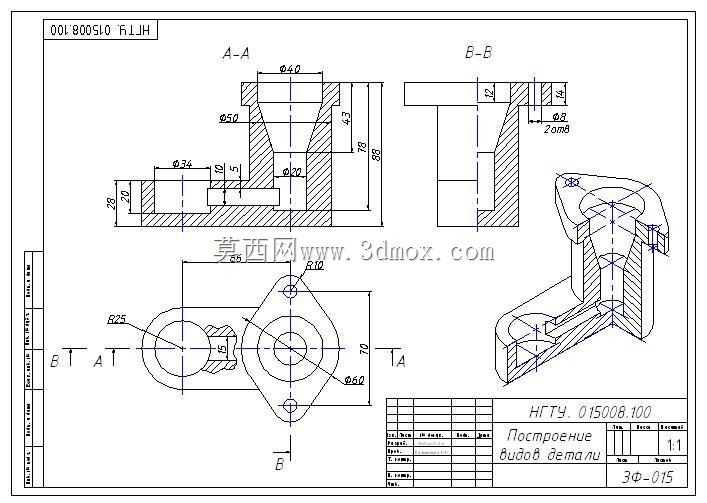

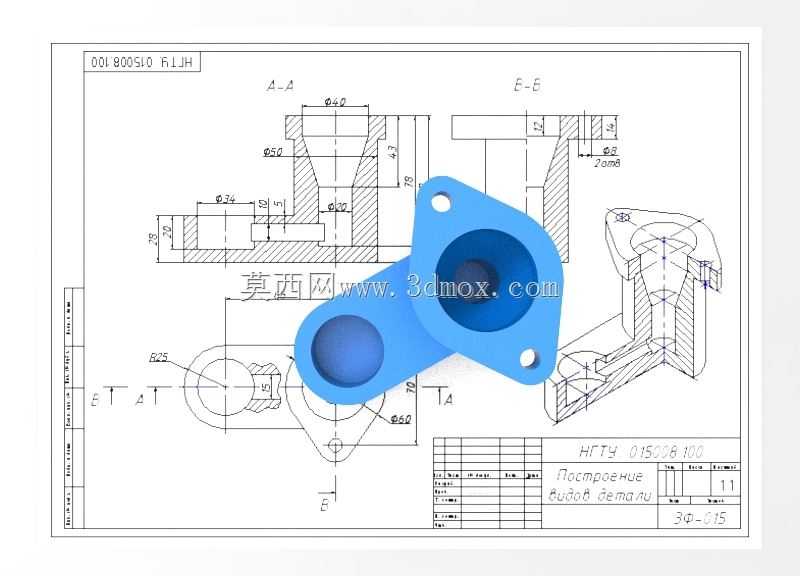

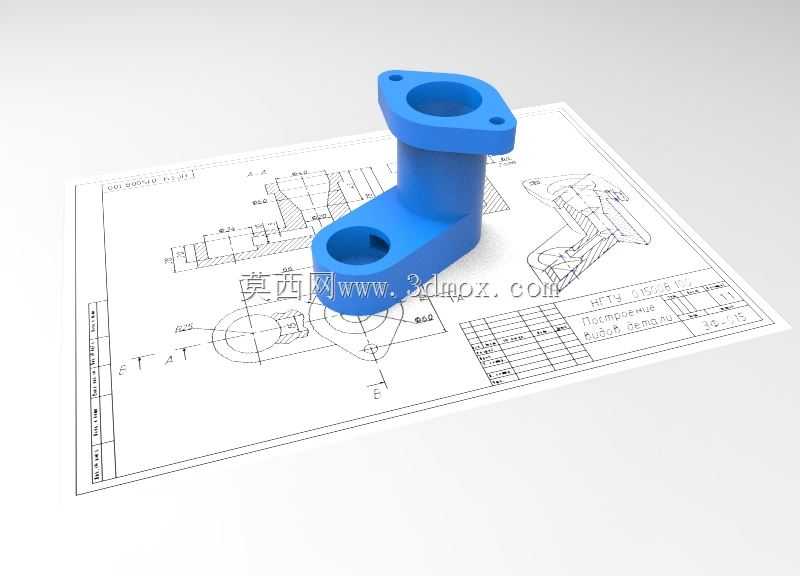

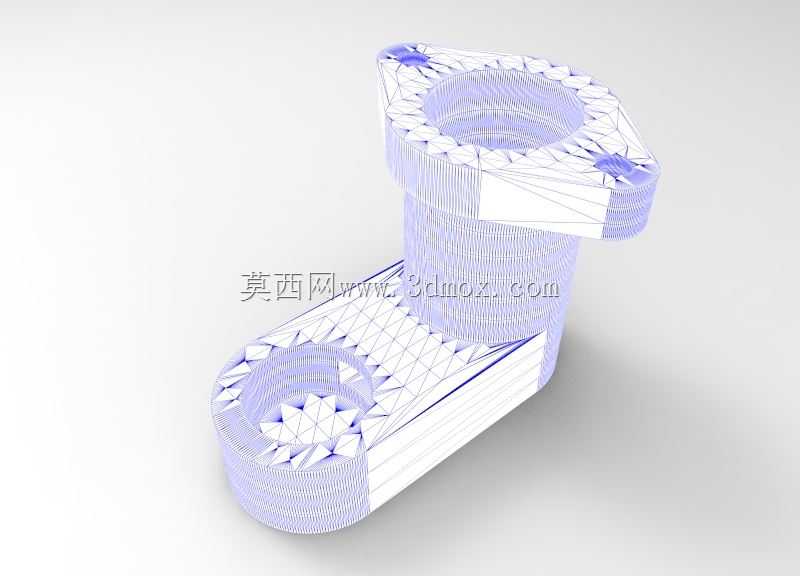

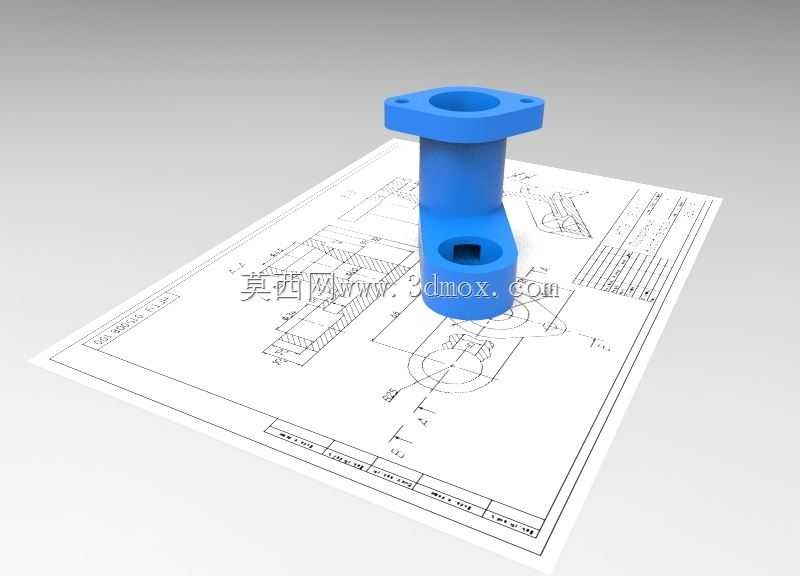

该零件属于设备管路与机架间的过渡连接构件，常见于小型流体输送设备、气动回路安装支架、实验台工装夹具的定位连接场景，主要承担管路转角处的支撑、介质导通以及部件定位的复合功能，可替代传统直角弯头加独立支架的组合安装形式，减少装配环节的零件数量，降低管路转角处的安装累计误差。从结构设计逻辑来看，整体采用一体化弯臂构型，上下两端分别设置带安装孔的法兰凸缘，上端法兰为圆形双孔定位结构，凸缘厚度经过受力校核，可匹配对应规格的管路端面密封件，安装孔间距符合常规小通径管路的连接尺寸规范，无需额外加工转接板即可直接与阀件、管路端头完成锁附；下端法兰为长圆形结构，两个安装孔沿弯臂延伸方向排布，可适配机架上不同间距的安装螺孔，具备一定的安装位置调整余量，能抵消机架加工时的孔位偏差。中间连接臂采用等截面弯转结构，转角处做了大圆弧过渡处理，避免直角结构带来的应力集中问题，臂身内部为贯通式流道，流道内壁与两端法兰接口同轴度控制在合理公差范围内，可减少介质流经转角时的阻力损失，同时避免流道错位带来的紊流、异响问题。安装边界方面，上端法兰的外径尺寸适配常规小通径管路的连接尺寸，下端法兰的长度方向尺寸可覆盖常见的安装孔距调整范围，整体安装后占用的空间尺寸紧凑，不会与周边相邻的管路、电气元件产生干涉，适合在设备内部空间局促的转角位置布置。设计过程中优先考虑了装配便利性，两端法兰的安装孔均做了倒角导向处理，锁附螺丝时可快速对准螺孔，无需额外扶持定位；零件的壁厚分布经过受力优化，法兰位置壁厚略大于臂身位置，既保证连接位置的结构强度，避免锁附时法兰变形导致密封失效，又能控制整体零件重量，减少材料消耗。实际使用中，该构件可同时实现管路转角导通与部件支撑的双重作用，无需额外设计定制支架，能缩短小型设备的装配调试周期，在轻工机械、实验检测设备、小型气动系统的管路布局中具备较好的通用性。
