工业硬铬电镀处理成套生产线设备

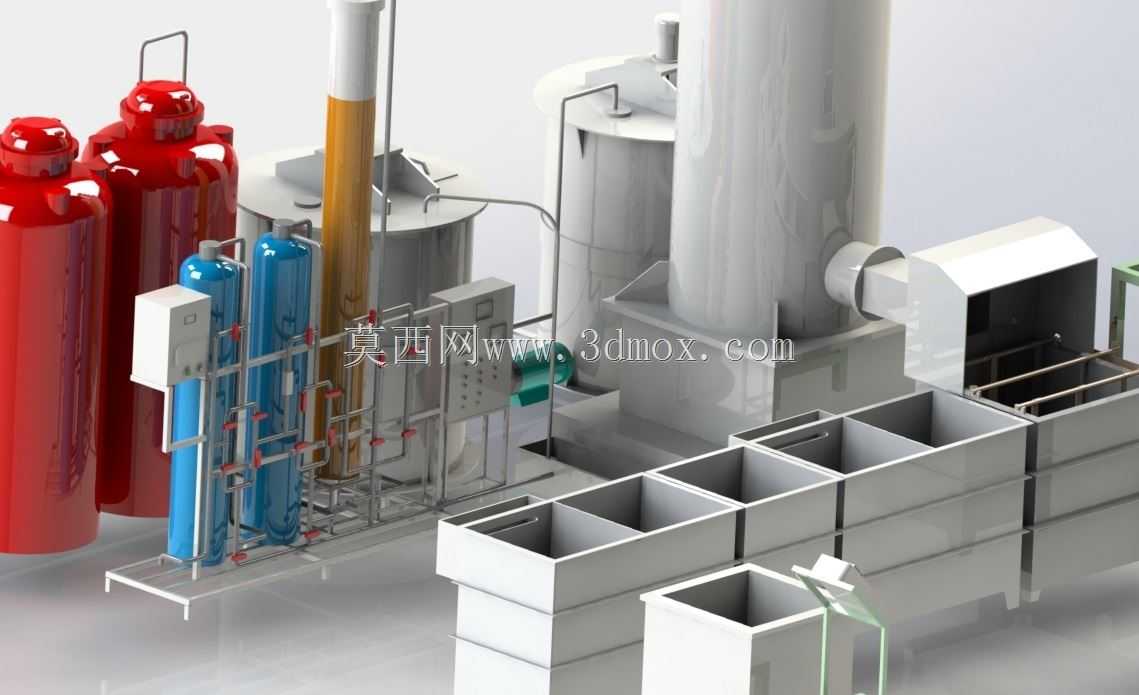

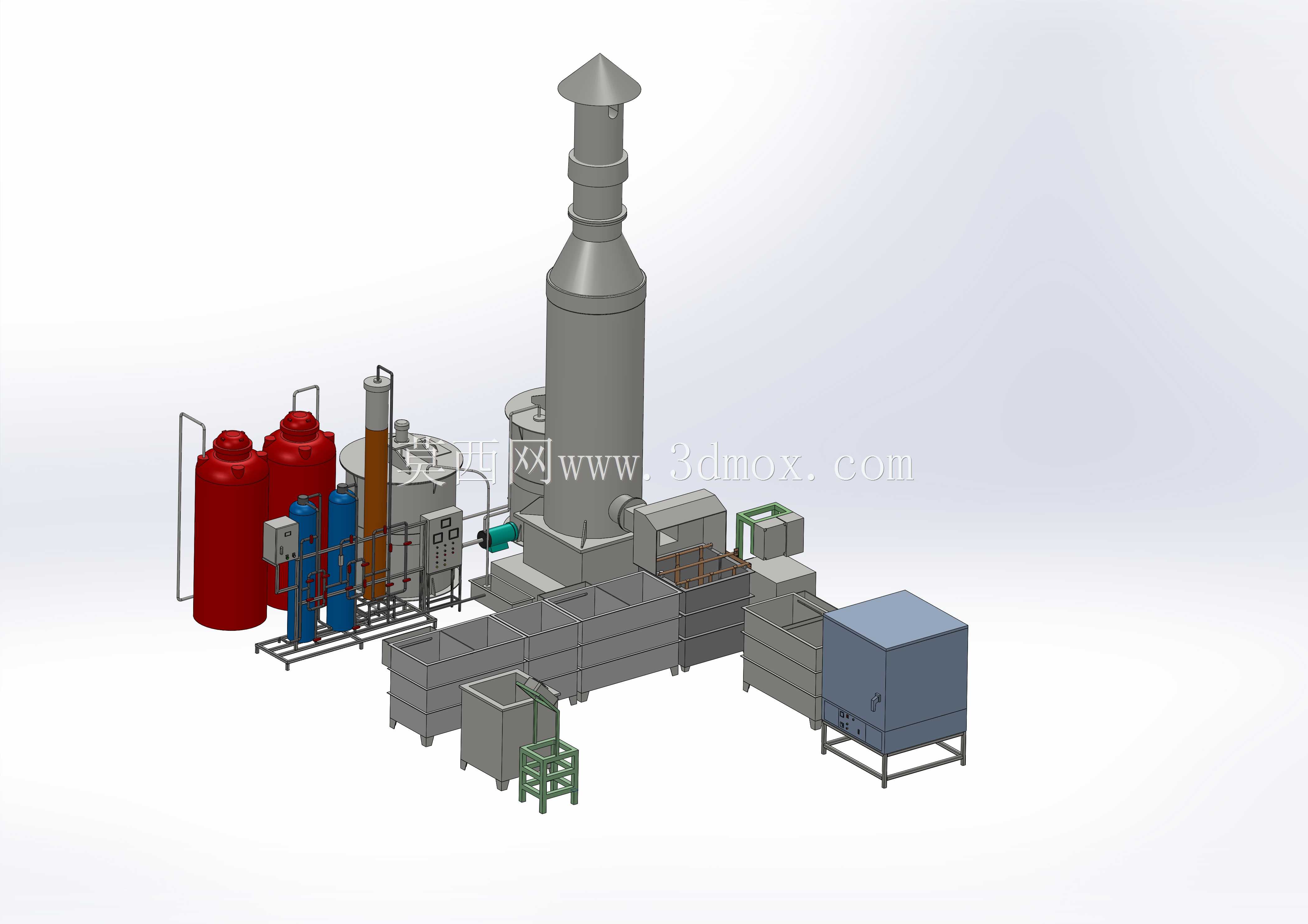

这套硬铬处理设备主要面向金属零部件表面镀铬加工的生产场景，常见于五金加工、汽配制造、液压元件生产等需要高硬度耐磨镀层的加工车间，核心作用是通过电化学沉积工艺在工件表面形成致密硬铬层，提升工件表面硬度、耐磨性与耐蚀性，延长零部件服役寿命。整套设备采用模块化布局设计，从左至右依次排布药剂存储单元、管路控制单元、主反应槽组与废气收集处理单元，各模块之间预留足够的操作与维护通道，符合电镀车间安全生产的动线要求。药剂存储区配置不同容积的承压储液罐，红色罐体用于存储镀铬主液与高浓度添加剂，蓝色罐体用于存储纯水、活化液与回收液，罐体底部设置排污口与液位检测接口，顶部配置呼吸阀与补液口，满足密闭存储、定期补液与废液排放的操作需求。管路控制单元采用不锈钢支架集成安装，将阀门、流量计、过滤装置与输送管路整合在同一安装面，不同介质管路采用对应颜色标识，避免管路接错引发的生产事故，管路排布沿支架分层走管，转弯处采用大半径弯头减少流体阻力，每个支路都设置独立控制阀门，可单独调节各槽体的补液流量与循环速度。主处理区采用多槽并列排布结构，分别对应除油、活化、镀铬、回收、水洗等不同工序，槽体采用PP材质焊接成型，槽沿设置加强筋避免长期盛装液体出现形变，槽体底部设置倾斜导液坡，方便槽液彻底排空与槽内清理，槽体上方预留挂具行走空间，适配龙门式挂具吊装的自动化上下料作业需求。废气处理单元紧邻镀铬主槽设置，通过侧吸风罩收集镀铬过程中产生的铬酸雾，经喷淋回收、过滤处理后达标排放，避免有害气体扩散到车间作业区域。整套设备的安装边界充分考虑车间常规层高与柱距适配性，各模块可拆分运输后现场组装，无需额外定制大型安装基础，地面做防腐防渗处理即可满足安装要求，设计过程中充分兼顾人工操作与自动化升级的兼容性，预留了自动加药、温控、电流自动调节的安装接口，可根据产能需求后续升级为全自动镀铬生产线。
