L型带衬套固定铰接合页结构设计

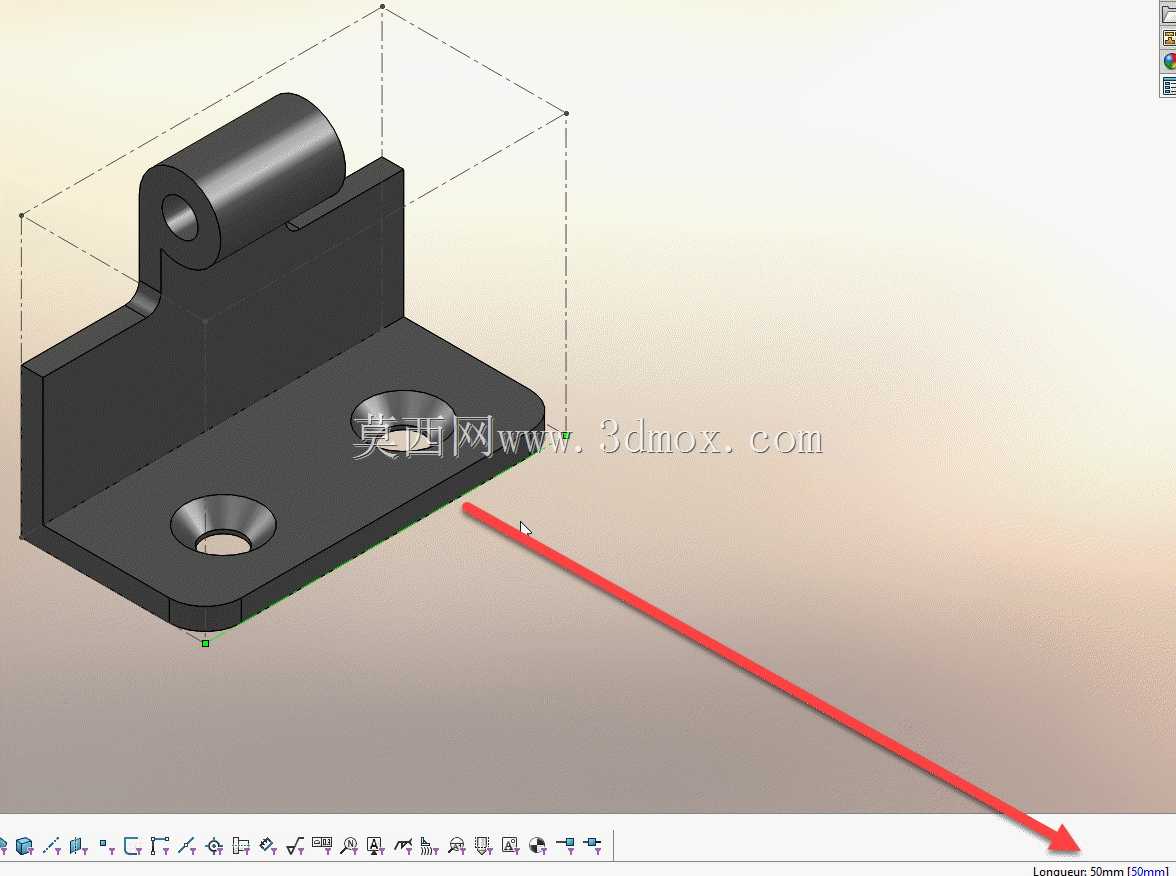

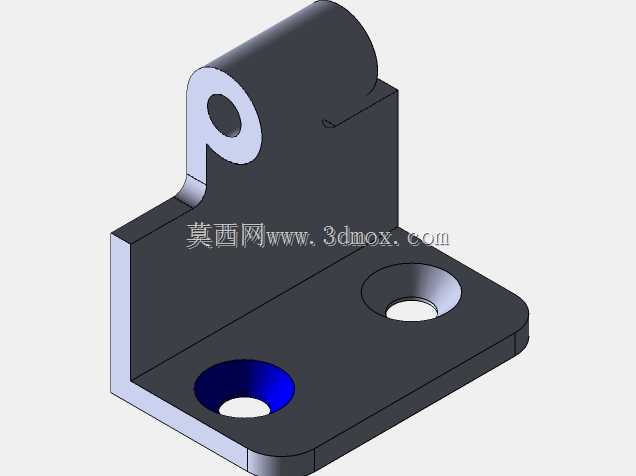

这类L型铰接支座常被用在小型设备舱门、防护挡板、轻型工装翻盖的转动连接场景中，区别于普通民用合页，它的一体折弯式底座能承受更高的径向剪切力，不会出现普通合页长期受力后铆接轴松脱的问题。从结构设计逻辑来看，底座部分做了圆角过渡处理，避免直角应力集中，两个沉头安装孔的孔位间距预留了标准内六角螺栓的扳手操作空间，安装时螺栓头完全沉入沉孔内，不会突出底座平面，保证支座安装后与安装面完全贴合，不会出现局部翘曲的问题。上部的铰接卷边内部预留了衬套安装空间，实际使用时可以根据工况选配铜衬套或者工程塑料衬套，降低铰接转动时的磨损量，延长部件使用寿命，卷边的同轴度公差控制在0.02mm以内，保证配套的铰接轴穿入后转动顺畅，不会出现卡滞问题。

在实际选型应用时，需要注意底座的安装边界：底座平板部分的厚度根据承载需求设定，两个安装孔的中心距适配常用的设备框架安装孔位，不需要额外重新打孔适配，上部铰接耳的高度决定了转动时的避让空间，设计时已经考虑了转动件与安装面之间的间隙，避免翻盖转动时与安装基面发生刮擦。这类铰接件的设计没有多余的冗余结构，所有的结构特征都服务于安装固定与转动铰接两个核心功能，折弯处的圆角半径根据板材厚度做了匹配，既避免折弯时出现开裂问题，也不会因为圆角过大导致安装时出现缝隙。

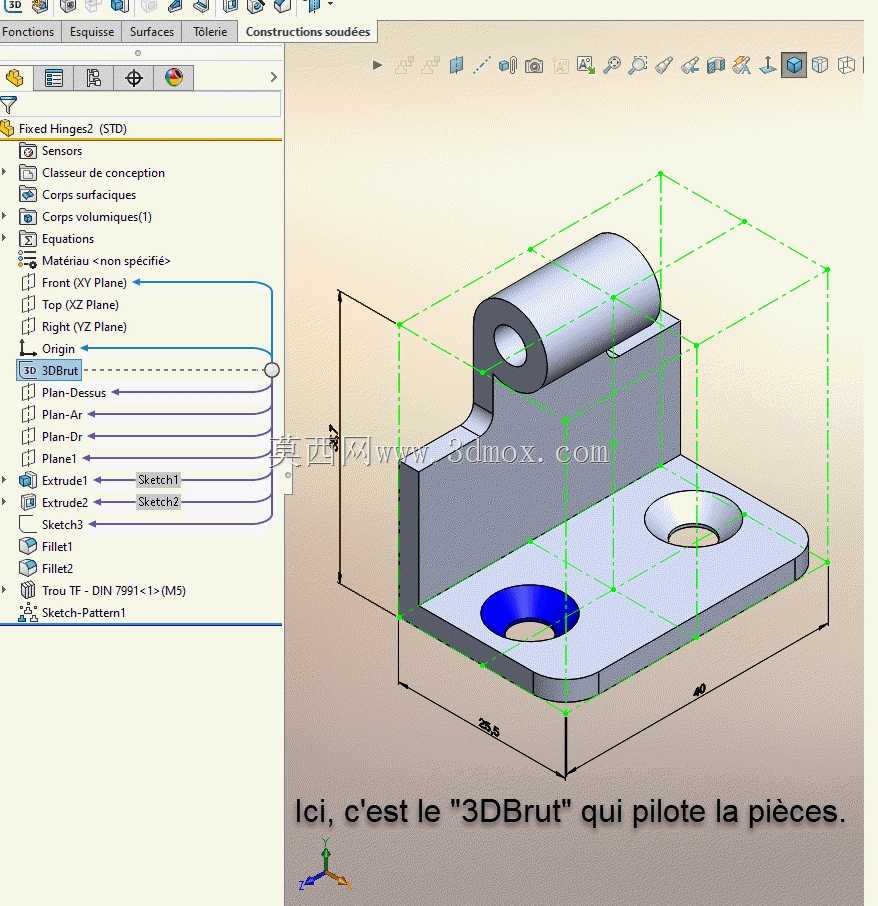

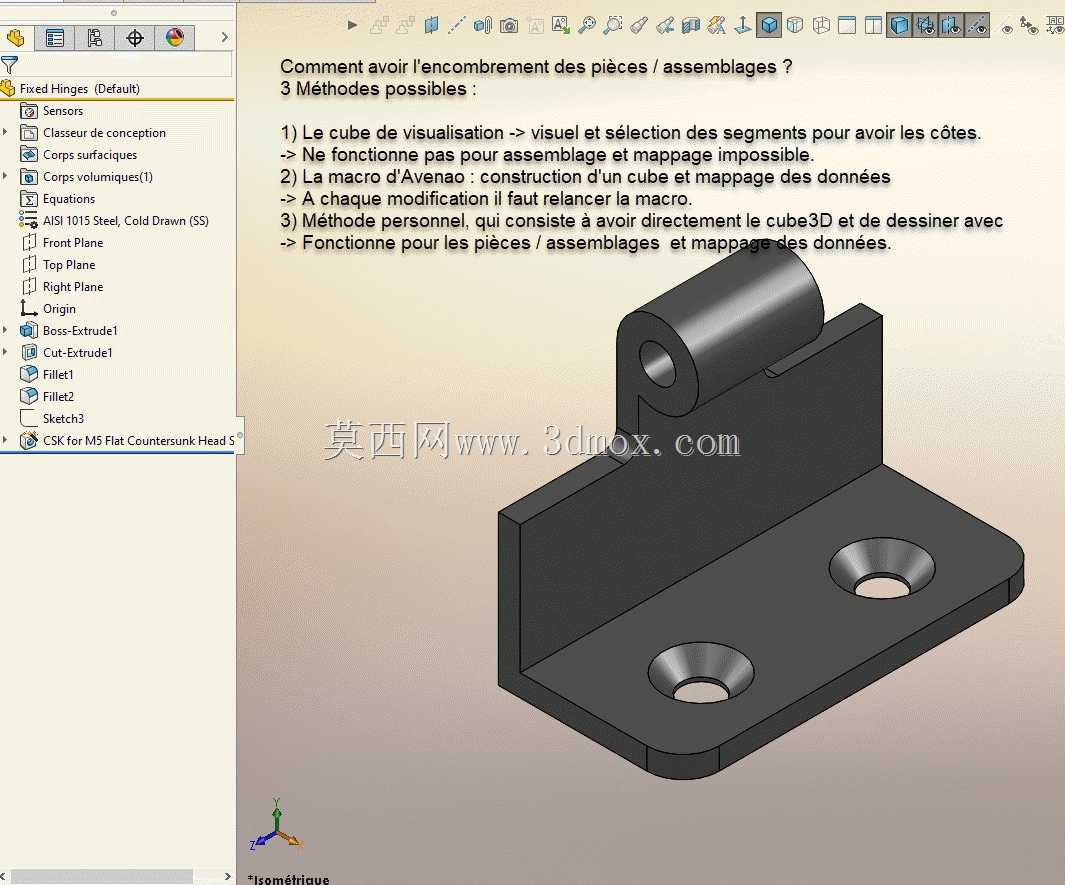

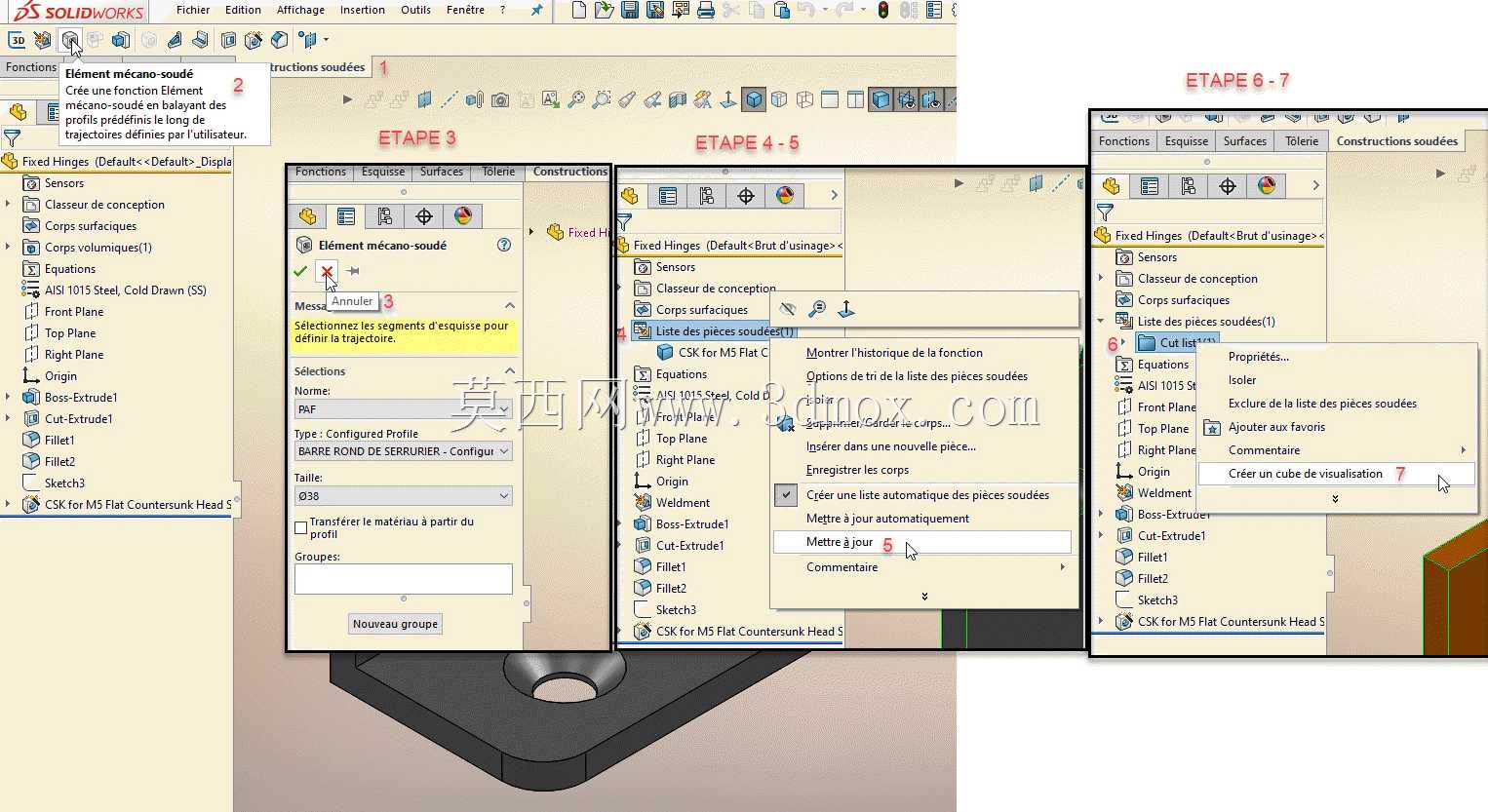

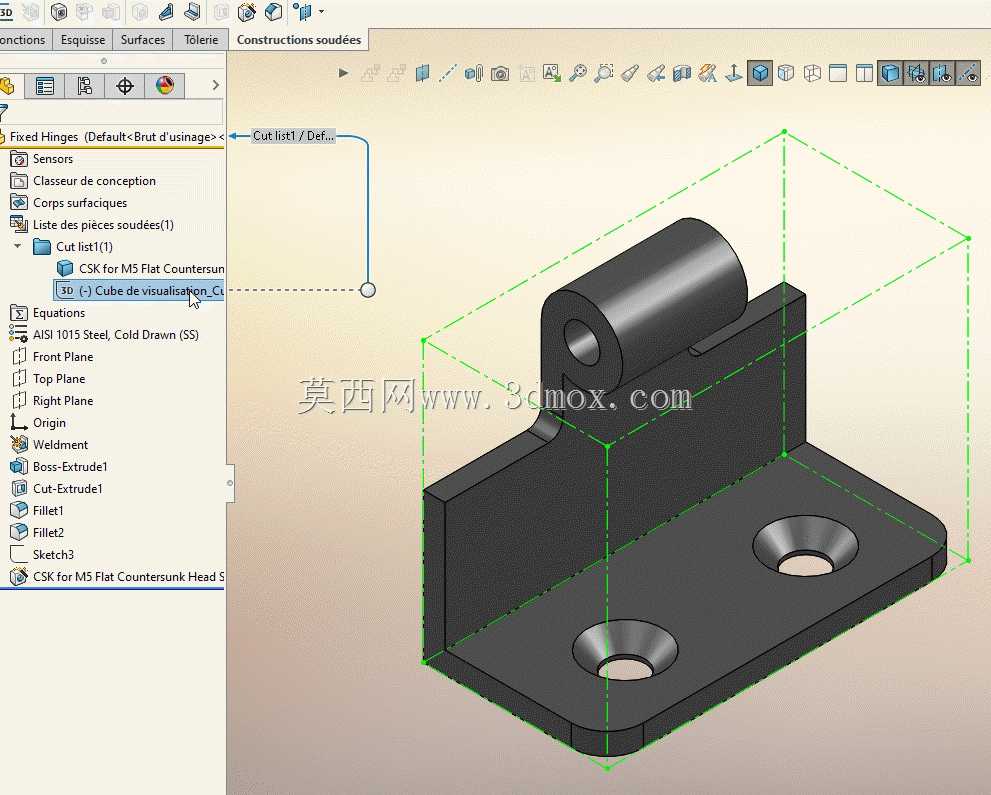

从建模逻辑来看，这个结构采用基体拉伸先做出底座平板的基础轮廓，再拉伸切除出沉头安装孔，之后通过凸台拉伸做出上部的铰接耳部分，最后做卷边的成型特征，所有的孔位特征都做了对称约束，保证安装时的互换性，沉孔的深度与直径完全适配对应规格的内六角圆柱头螺栓尺寸，不会出现螺栓头突出或者沉孔过深导致螺栓锁紧力不足的问题。在实际设备装配中，这类铰接件可以直接通过螺栓固定在铝型材框架或者钢板焊接的机架上，不需要额外做焊接固定，拆装维护十分方便，铰接端可以连接对应的门板或者挡板，穿入铰接轴后就可以实现0到180度范围内的转动，部分需要限位的场景还可以在铰接耳侧面加装限位螺钉，控制转动的角度范围，适配不同的设备开合需求。
