本田GL1100摩托交流发电机轴结构设计

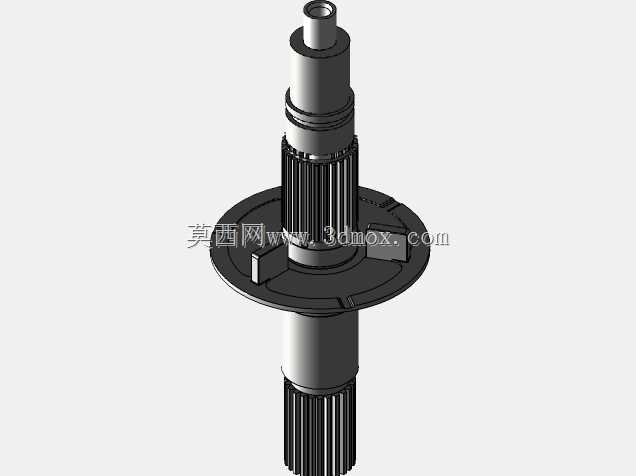

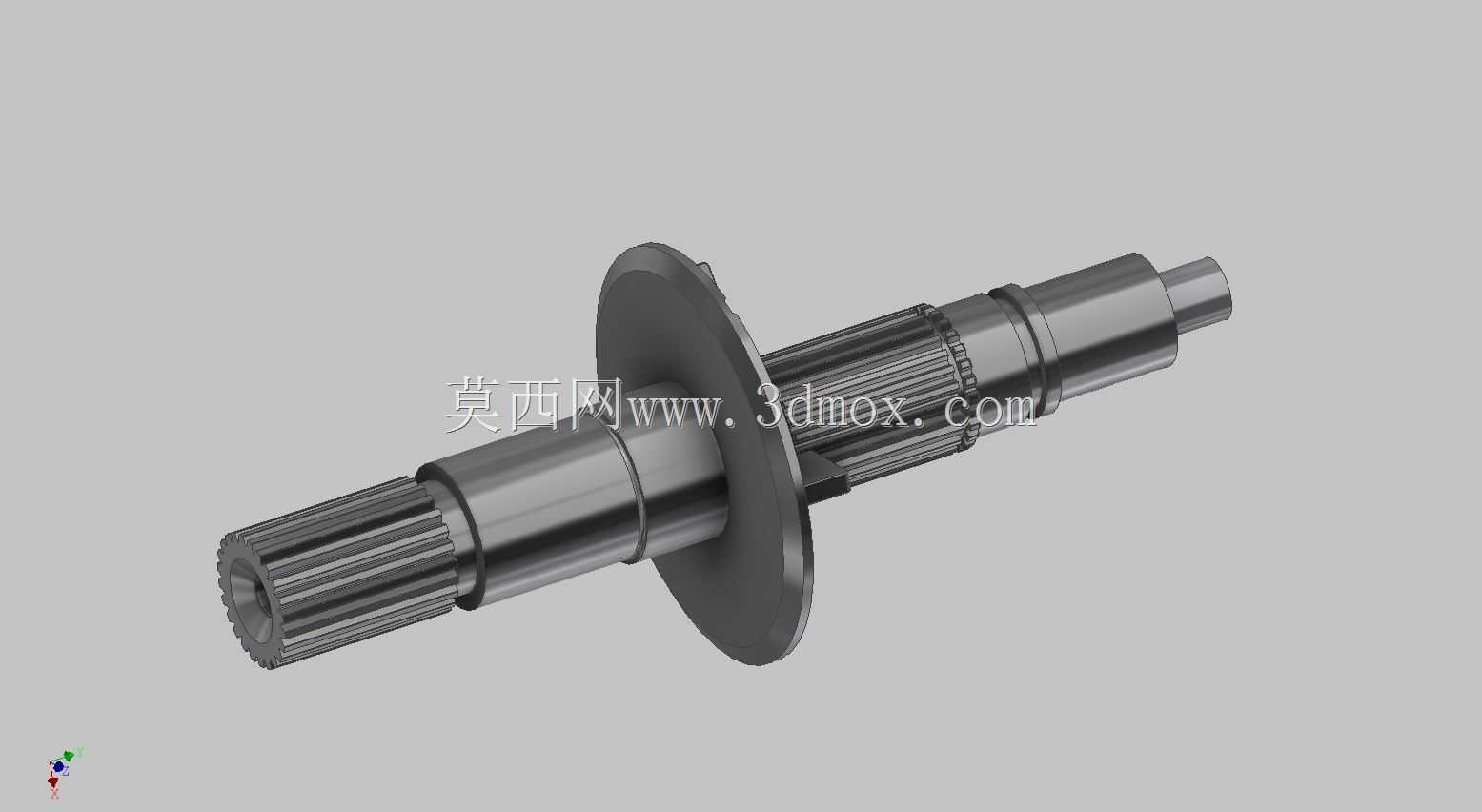

这款轴类零件是大排量摩托交流发电机的核心传动承载构件，在整机动力输出与发电系统的动力传递链路中承担扭矩传输、转子定位支撑的关键作用，直接决定发电机运转的同轴度与长期运行可靠性。从结构设计来看，轴身采用多阶梯变径布局，不同轴段分别对应轴承安装位、转子定位法兰、花键传动段、输出连接端的功能需求，各轴段的直径差经过受力校核，既满足装配时的零件轴向定位要求，也避免轴肩位置出现应力集中导致的疲劳断裂风险。轴身中部的一体式法兰盘是发电机转子的安装基准面，法兰端面的平面度、与轴中心线的垂直度公差控制在微米级，确保转子装配后不会出现端面跳动，避免运转时转子与定子发生剐蹭，同时法兰上预留的定位孔可实现转子周向锁止，传递大扭矩时不会出现相对滑移。两端的花键段采用渐开线齿形设计，相比平键连接具备更高的承载能力与对中性，输入端花键与发动机曲轴输出端啮合，输出端花键连接发电转子，齿面经过硬化处理，可承受频繁启停带来的冲击载荷，花键的齿向公差经过优化，能补偿装配时的微小同轴度误差，降低运转时的传动噪音。两端的光轴段是轴承安装位，表面粗糙度与圆柱度严格匹配滚动轴承的装配要求，过盈量控制在合理区间，既保证轴承内圈与轴同步运转，也不会因过盈量过大导致轴承内圈涨裂、预紧力异常。设计过程中充分考虑了安装边界约束，轴的总长度、各轴段的轴向位置完全适配对应型号发电机的腔体空间，装配时无需额外修配即可完成转子、轴承、密封件的依次套装，轴端的倒角设计引导零件快速入位，避免装配时刮伤轴承内圈或密封唇口。在实际工况中，该轴需要承受发动机传递的交变扭矩、转子旋转带来的离心载荷，以及车辆行驶过程中的振动冲击，因此各轴段的过渡圆角都经过应力仿真优化，在有限元分析中，最大应力点出现在花键根部与轴肩过渡位置，通过调整圆角半径将应力集中系数控制在安全阈值内，确保零件在全生命周期内不会出现疲劳失效。这类轴件的三维建模过程需要严格把控各特征的位置公差，尤其是花键齿形、法兰定位面、轴承位的同轴度关系，建模时需以轴的中心轴线为全局基准，所有特征的定位尺寸都基于该基准标注，才能保证后续生成的工程图可直接用于机加工生产，也能为后续的虚拟装配、运动仿真提供准确的模型基础。
