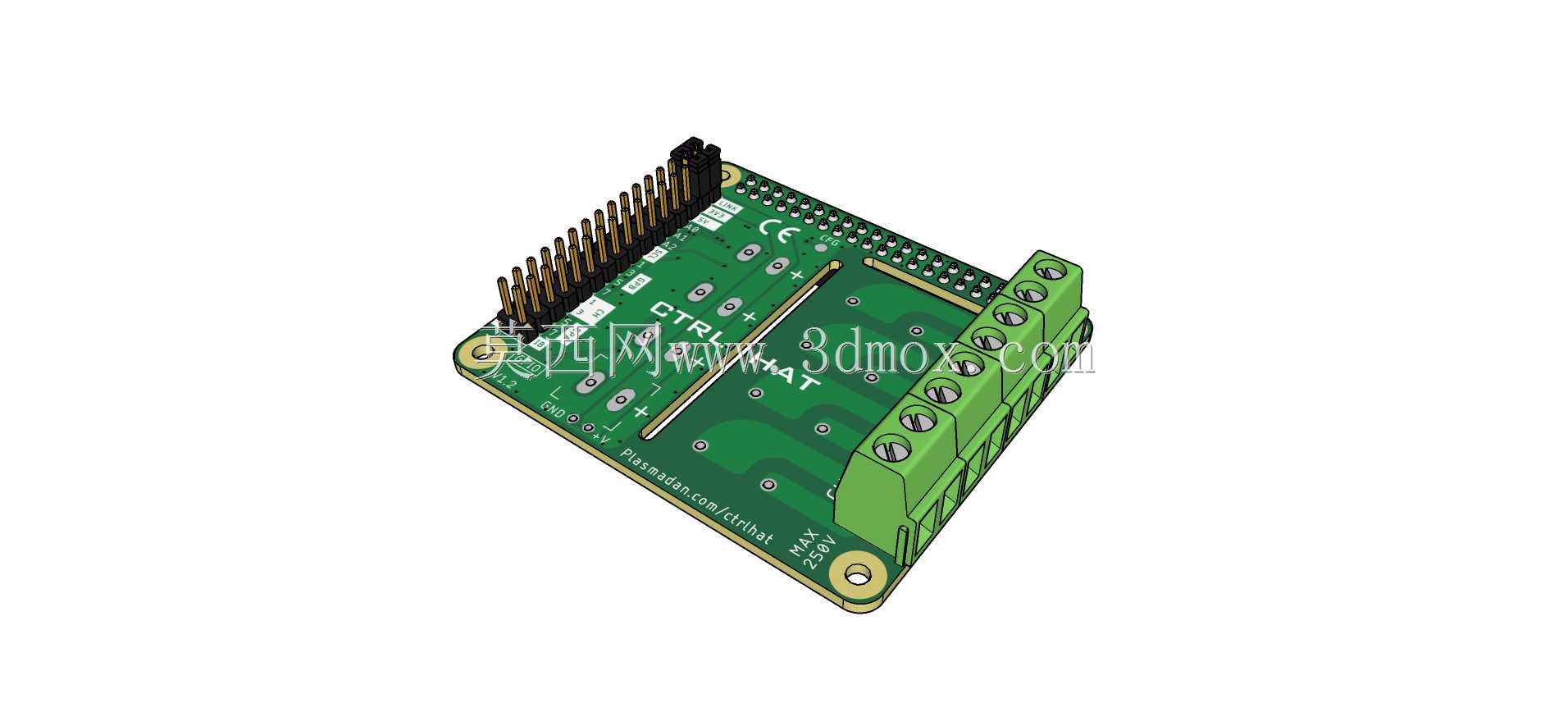

树莓派适配固态继电器扩展帽结构

这款扩展板是专门针对树莓派平台开发的固态继电器载板，核心适配Crydom风格SIP封装的PCB安装式固态继电器，在小型自动化控制场景里解决了常规机械继电器触点寿命短、切换速度不足、带感性负载易拉弧的痛点。从实际应用场景来看，它非常适合嵌入到小型智能百叶窗控制、桌面级自动化测试台、小功率实验设备的负载回路里，不需要额外搭配中间继电器或者接触器模块，直接通过树莓派的IO口输出信号就能完成负载通断控制，大幅简化了小功率控制系统的布线复杂度。

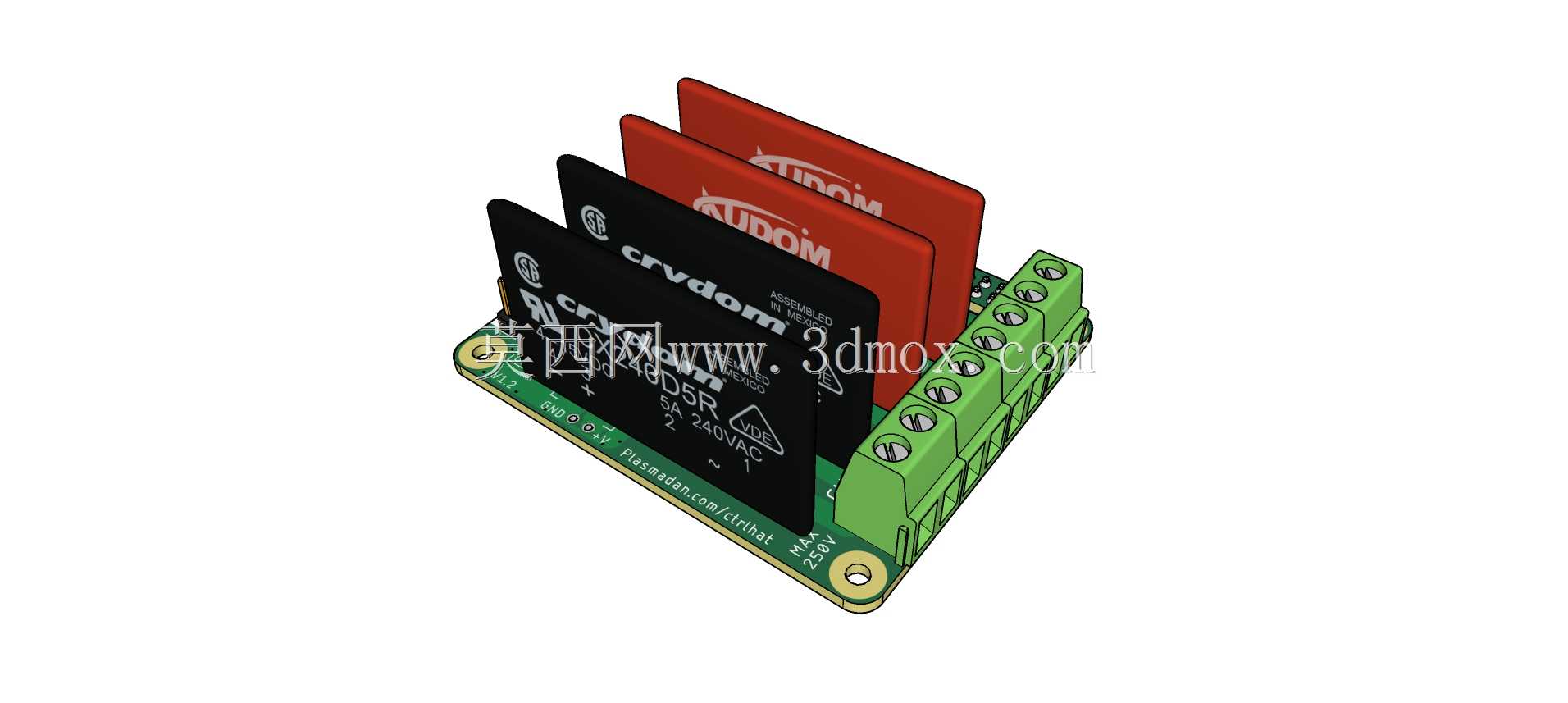

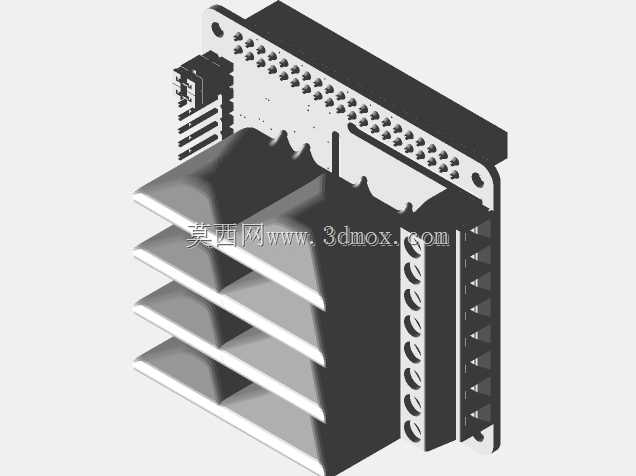

从结构设计思路上，这款载板采用层叠式安装布局，固态继电器沿板边垂直排布，接线端子统一布置在板侧，既保证了继电器本体的散热空间，也让现场接线操作不需要拆卸上层板卡就能完成，接线端子采用螺钉压接式，适配0.5-2.5平方毫米的多股铜芯线，能够满足小功率交流、直流负载的接线强度要求。板卡的安装孔位完全匹配树莓派的标准安装孔距，层叠高度控制在合理范围内，不会遮挡树莓派自身的其他接口，安装后整体结构紧凑，不会额外占用控制柜内过多的安装空间。

功能特性上，这款载板直接将固态继电器的控制端与树莓派IO引脚做了匹配走线，不需要用户额外做电平转换或者接线转接，固态继电器本身的无触点设计，让它在切换电机、小型电源模块、信号放大器这类对触点抖动、电磁干扰敏感的负载时，不会出现机械继电器常见的触点弹跳、接触不良问题，切换响应速度达到微秒级，完全能够满足高速切换的控制需求。板载的固态继电器排布留足了相邻器件的电气间隙，爬电距离符合低压控制板的设计规范，即使在长时间带载工作的情况下，也不会出现相邻回路击穿的问题。

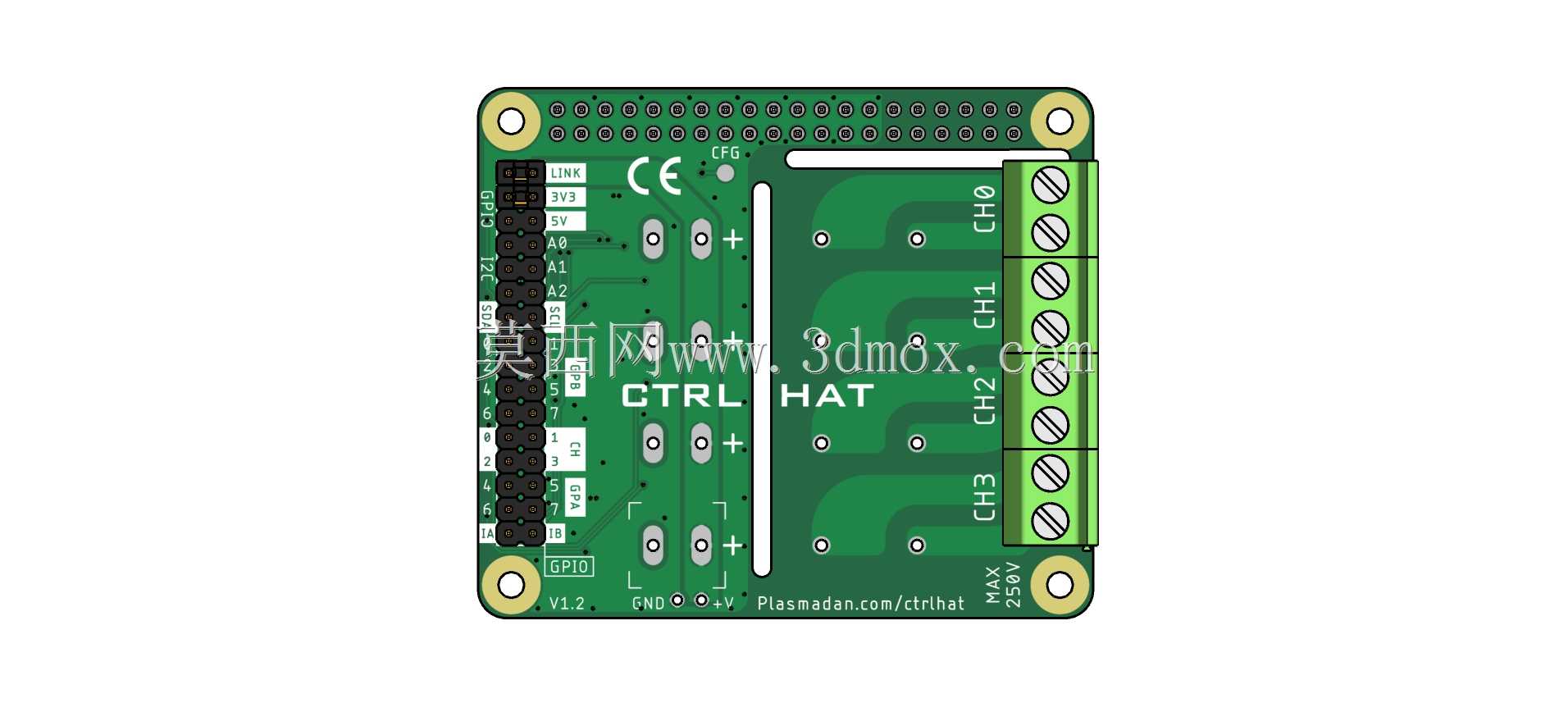

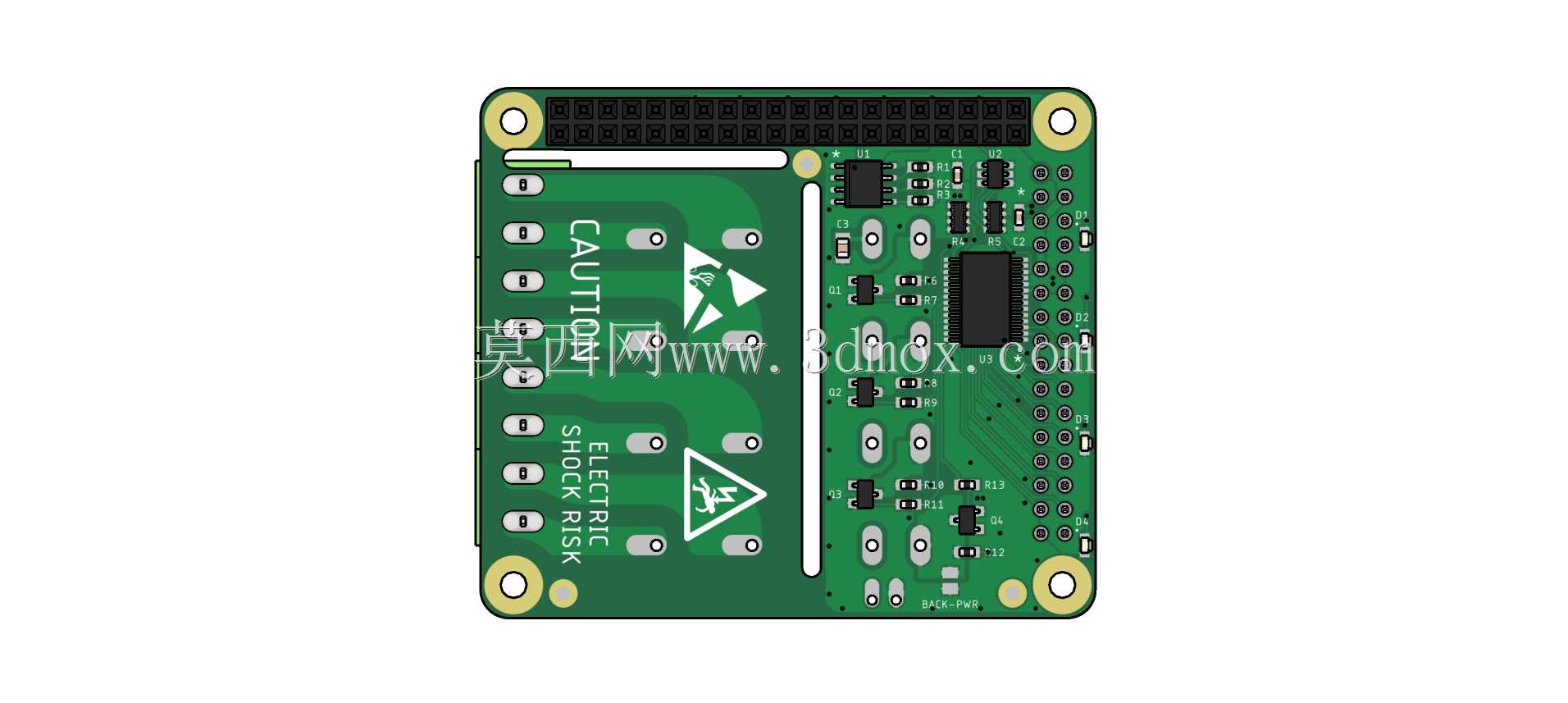

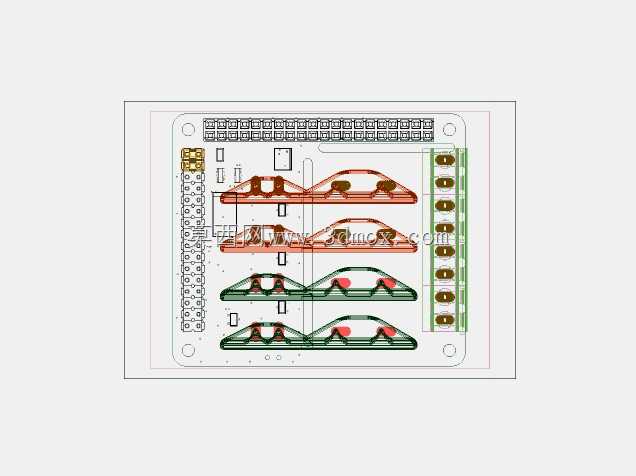

在安装边界上，这款载板整体外轮廓与树莓派主板保持一致，侧边接线端子突出板边的距离不超过15毫米，层叠安装后总高度不超过40毫米，既可以直接通过铜柱堆叠在树莓派上方，也可以通过板角的安装孔单独固定在DIN导轨安装的小型安装板上，适配不同的柜内安装需求。载板上的继电器焊接位置做了精准的定位丝印，用户如果需要更换不同电流等级的同封装固态继电器，不需要重新修改板卡结构，直接替换器件就能完成适配，大幅提升了板卡的场景适配灵活性。针对感性负载的切换需求，板卡布线时已经预留了阻容吸收回路的焊盘位置，在切换高反电动势的感性负载时，可以直接焊接对应的吸收器件，不需要额外外接保护元件，进一步简化了外围电路的设计工作量。
