松下AQY212GH固态继电器三维结构设计

　　在工业控制板卡、小型测试仪器、信号切换模组这类需要低电平信号精准通断的场景里，PCB表面安装的固态继电器一直是选型清单里的高频选项，这款PhotoMOS架构的SPNO继电器，就是针对小功率模拟信号、低电平直流回路切换需求做的结构设计。做这类板载元件的三维建模时，首先要卡准的就是DIP封装的安装边界，引脚间距、本体突出PCB板面的高度、引脚伸出焊盘的长度都要和实际量产元件一致，不然结构评审时很容易出现和周边电容、接插件干涉的问题，尤其是高密度布板的工业IO板，元件之间的安全间隙往往只有零点几毫米，尺寸偏差一点就会导致SMT贴装时撞件。这款继电器的核心特性是低闭路偏移电压，关断状态下泄漏电流仅1μA级，

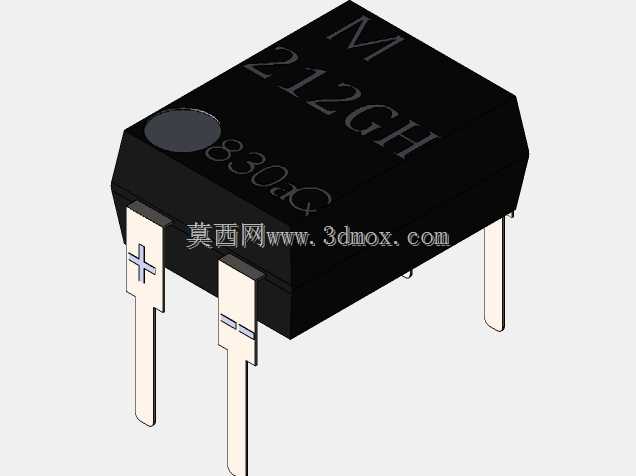

　　在切换毫伏级模拟信号的时候不会因为漏流产生信号失真，这也是它和普通功率SSR最核心的区别，设计的时候特意把负载端和控制端的绝缘隔离距离做足，满足60V直流负载回路的耐压要求，控制端1.5V到5V的驱动电压范围，刚好适配主流MCU的IO口输出电平，不需要额外加驱动放大电路，能节省板上的布板空间。从实际应用来看，它可以用在小型数据采集卡的通道切换、测试治具的信号通断控制、小型自动化设备的低压直流回路开关这类场景，1.1A的通断能力足够覆盖绝大多数小功率信号、小负载驱动的需求，交直流通用的特性也让它不用特意区分负载类型，选型适配性更强。建模的时候本体的外形尺寸严格按照实物测绘的6.4×4.78×2.9mm来做，引脚的直径、

　　折弯角度都和实际元件一致，安装时的焊盘尺寸建议按照标准DIP封装的推荐值来留，焊接后本体和PCB板面的间隙控制在0.2mm左右，既能保证焊接时的助焊剂挥发空间，也不会因为间隙过大导致元件贴装后歪斜。它的工作温度覆盖-40℃到85℃，可以满足绝大多数工业现场的环境温度要求，设计时本体外壳的阻燃材质、引脚的镀层厚度都符合工业级元件的标准，长期工作在额定负载下也不会出现触点氧化、绝缘下降的问题。在做整机结构装配的时候，要注意继电器上方不要布置过高的元件，避免维修拆焊的时候被挡住，同时因为它是光电耦合式的固态继电器，周边不要布置强电磁干扰源，避免信号误触发。
