车轮连杆传动机构三维结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:295251
  • 车轮连杆传动机构三维结构设计
  • 车轮连杆传动机构三维结构设计
  • 车轮连杆传动机构三维结构设计
  • 车轮连杆传动机构三维结构设计
  • 车轮连杆传动机构三维结构设计
  • 车轮连杆传动机构三维结构设计
  • 车轮连杆传动机构三维结构设计
  • 车轮连杆传动机构三维结构设计
  • 车轮连杆传动机构三维结构设计
  • 车轮连杆传动机构三维结构设计

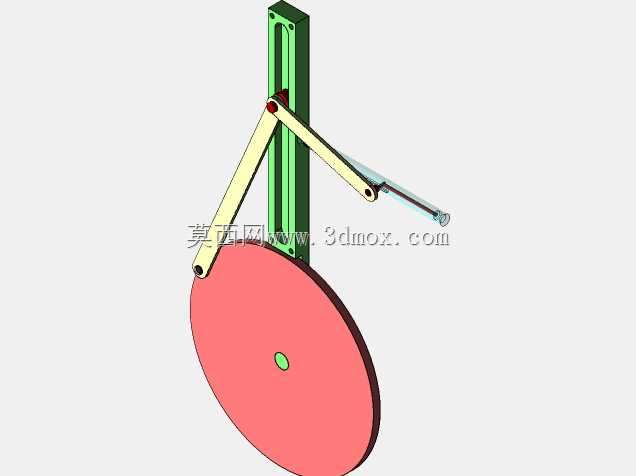

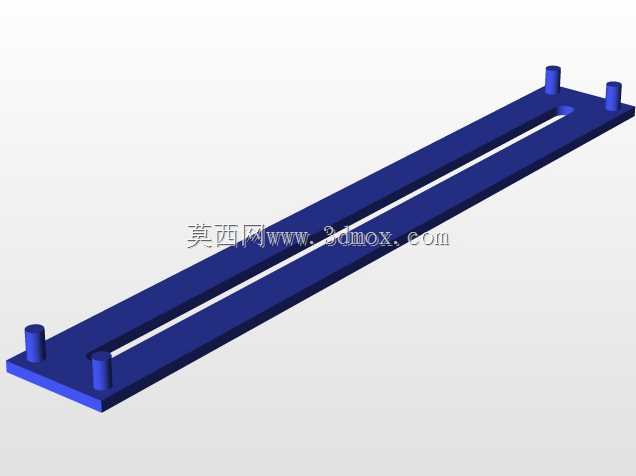

这套车轮连杆总成的结构设计,核心围绕旋转运动到往复摆动的运动转换需求展开,在小型代步设备、教学演示教具、非标自动化输送单元的轮组驱动场景中都有适配空间。从实际功能来看,该结构通过圆盘形轮件作为主动曲柄输入端,搭配多段铰接式连杆构件,可将轮件的连续圆周转动转化为竖直导向构件的往复直线动作,同时联动侧置摆臂实现预设轨迹的运动输出,整套传动链无冗余构件,运动传递路径清晰,铰接点的布局经过运动学校核,可避免传动过程中的死点卡顿问题。设计过程中优先考虑了构件的安装边界约束,竖直导向构件采用长条形槽体结构,既为摆臂提供滑动导向支撑,也作为整套机构的安装基准面,轮件的中心转轴与导向槽的平行度公差控制在常规机械装配的允许范围内,无需高精度加工即可实现顺畅传动。各连杆的铰接端均采用销轴连接结构,预留了标准的装配间隙,既保证转动灵活性,也能控制传动过程中的侧向窜动,轮件的端面与连杆的连接点偏心距经过匹配计算,可根据实际需求调整摆臂的摆动行程范围。从安装适配性来看,整套机构的外轮廓边界紧凑,竖直方向的安装尺寸可通过调整导向槽的固定位置适配不同的机架空间,水平方向轮件的外伸距离预留了足够的操作空间,不会与周边机架构件产生运动干涉。在实际应用场景中,这类连杆结构常被用于小型脚踏驱动装置的动力传递单元,或是自动化生产线中需要实现定轨迹往复动作的执行端,也可作为机械原理教学的演示模型,直观展示曲柄连杆机构的运动转换逻辑。构件的外形设计兼顾了加工便利性,轮件采用圆盘式结构可直接通过型材切割加工,连杆构件采用等截面长条型材裁切后打孔即可完成制作,竖直导向件的槽体结构可通过标准型材直接裁切使用,大幅降低了加工制作的成本与周期。铰接点的位置布局充分考虑了受力传递特性,主动力从轮件输入后,通过两段连杆的分力传递,可降低单个铰接点的承载负荷,延长构件的使用寿命,侧置摆臂的末端预留了外接执行构件的安装孔位,可根据实际使用需求加装滚轮、拨叉等不同功能的末端执行件,拓展机构的适用场景。
