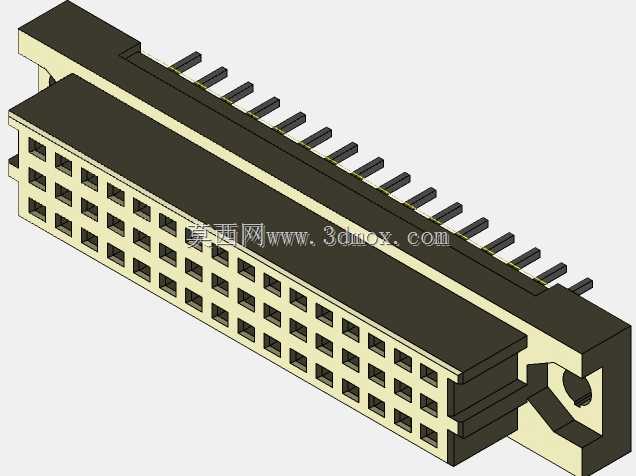

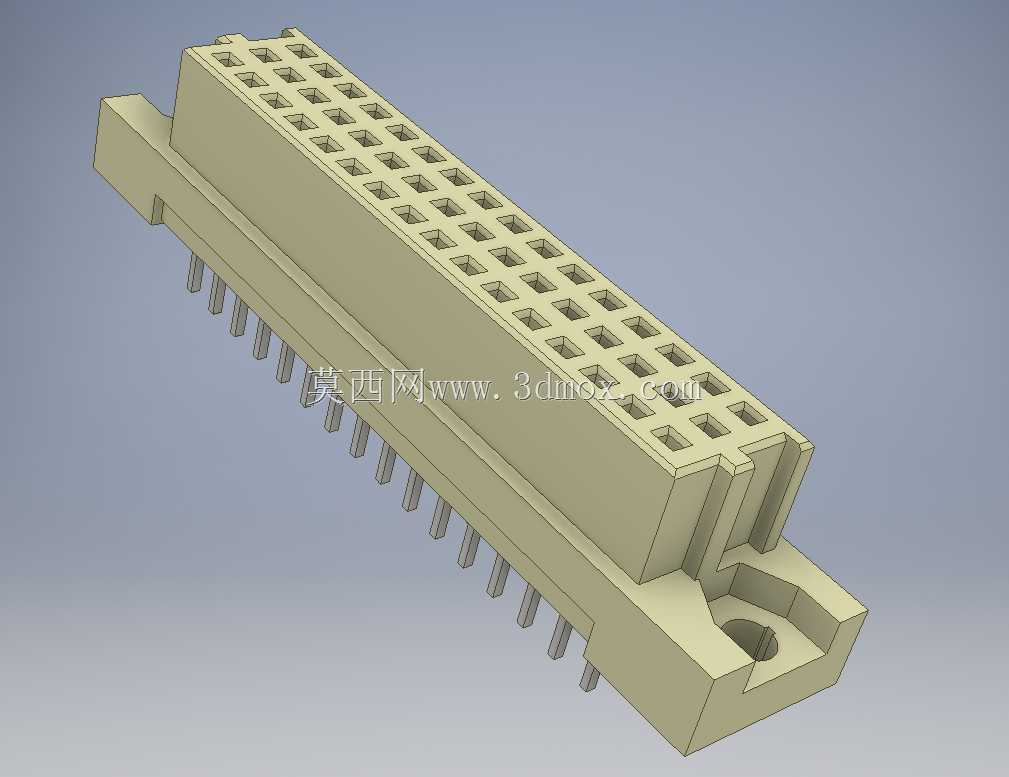

这款48针DIN标准连接器,是板对板信号传输场景里的常用互连部件,日常在工业控制板卡、通讯背板、测试治具内部都能见到它的身影,主要承担多通道信号的稳定导通作用,适配欧式卡规安装的设备架构,能在有限的安装空间内完成高密度的信号对接。从结构设计来看,整体采用直插式焊接引脚布局,引脚间距严格遵循DIN41612标准规范,插座端采用双排错位方孔接触腔设计,每个接触腔内部预留了弹片接触的容纳空间,能保证公母对插时每个针脚的接触压力均匀,避免长期使用后出现接触电阻升高、信号断连的问题。主体绝缘基座采用耐高温工程塑料的结构形态设计,基座一侧延伸出带安装固定孔的定位耳,安装时可以通过螺丝将连接器牢牢固定在PCB板或者设备安装梁上,避免频繁插拔导致的引脚脱焊、基座移位问题。引脚部分采用直插弯脚兼容的结构预留,本次呈现的结构为直插版本,引脚长度刚好适配常规1.6-2mm厚度PCB的波峰焊工艺要求,引脚根部做了加粗限位台阶,插入PCB安装孔时能自动控制插入高度,保证焊接后基座与板面的平行度,不会出现歪斜导致的对插卡滞。接触腔的排布做了防呆导向设计,基座两端的不对称凸台结构,能避免公母头插反导致的针脚弯折、内部电路短路问题,对插时的导向斜面能让公头针脚顺滑导入接触腔,即使存在小幅安装对位偏差也能顺利完成对接。从安装边界来看,整体宽度、高度以及引脚伸出长度都严格匹配标准机柜板卡的安装间距,不会出现相邻板卡安装干涉的问题,固定孔的位置尺寸完全兼容标准DIN导轨安装的背板布局,不需要额外做安装孔位的改型就能直接适配常规工业机箱的内部互连架构。在做整机结构布局时,这类连接器的外围需要预留至少3mm的插拔操作空间,基座上方不能布置过高的元器件,避免公头插入时出现空间干涉,焊接引脚的焊盘设计需要按照标准引脚尺寸做加大处理,保证大电流信号通路的载流能力,同时接触腔的入口处做了倒角处理,能减少多次插拔后对插针表面镀层的磨损,提升整体的插拔寿命。
