钣金折弯式通讯设备安装固定挂钩

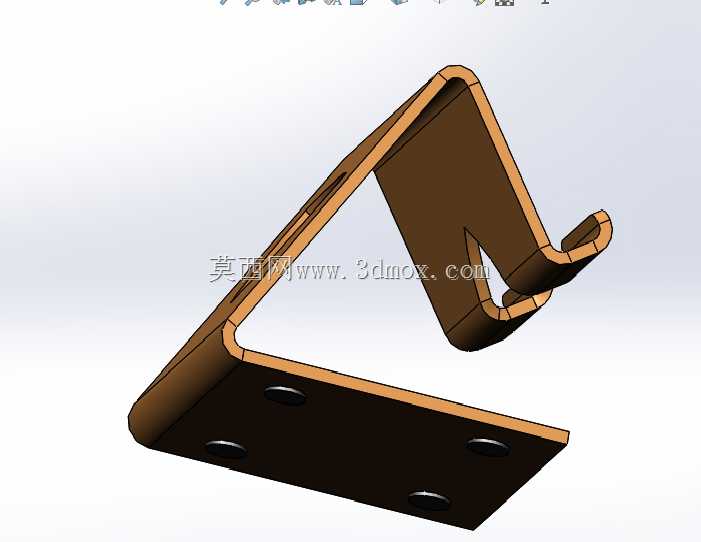

这类折弯成型的钣金挂钩，主要应用在户外通讯机柜、公用通讯终端的配套安装场景中，承担外置话机、通讯手持终端的挂载定位功能，是公用通讯设备配套结构里的小型承载构件。从结构设计来看，整体采用单块钣金板材一体折弯成型，没有额外的拼接焊缝或组装连接件，加工工序集中在数控冲裁、折弯两道核心工序，量产时加工效率高，成型后的构件一致性好，能有效控制批量生产的尺寸公差。构件底部为平直安装基面，基面上预留四个均匀分布的安装孔位，安装时可通过螺栓穿过孔位将整个挂钩固定在机柜侧壁、终端安装立板等垂直安装面上，四个孔位的排布兼顾了安装后的受力均匀性，避免长期挂载后出现基面变形、固定松动的问题。折弯形成的三角支撑结构是整个构件的核心受力部分，三角构型的力学稳定性强，能将挂载终端的垂直重力沿折弯面分散传递到安装基面，不会出现局部应力集中导致的折弯处开裂问题。末端的弯钩结构做了圆弧收边处理，一方面能避免尖锐边角划伤操作人员或设备外壳，另一方面弯钩的内折角度经过反复校核，既能保证手持终端挂入后不会因外力晃动脱落，又能让使用者取放设备时无需额外操作卡扣，单手即可完成取放动作，适配公用场景下高频次的使用需求。构件表面做了棕色氧化防锈处理，能适应户外亭体、半开放通讯点位的潮湿、多尘使用环境，延长构件的实际使用寿命。从安装边界来看，整个构件的外轮廓尺寸紧凑，安装基面的宽度适配常规通讯亭体内侧的安装型材宽度，折弯后的伸出长度不会占用亭体内部过多的操作空间，挂钩的挂载深度匹配常规公用话机的手持端厚度，不会出现挂载间隙过大导致的设备晃动问题。在建模过程中，这类钣金件需要重点控制折弯系数的设置，保证折弯后的孔位位置、弯钩角度与实际加工参数一致，避免建模尺寸与实际成型尺寸出现偏差，同时要对所有外露的锐边做倒钝处理，还原实际产品的工艺细节，确保模型能直接用于后续的装配干涉检查、加工工艺排布工作。
