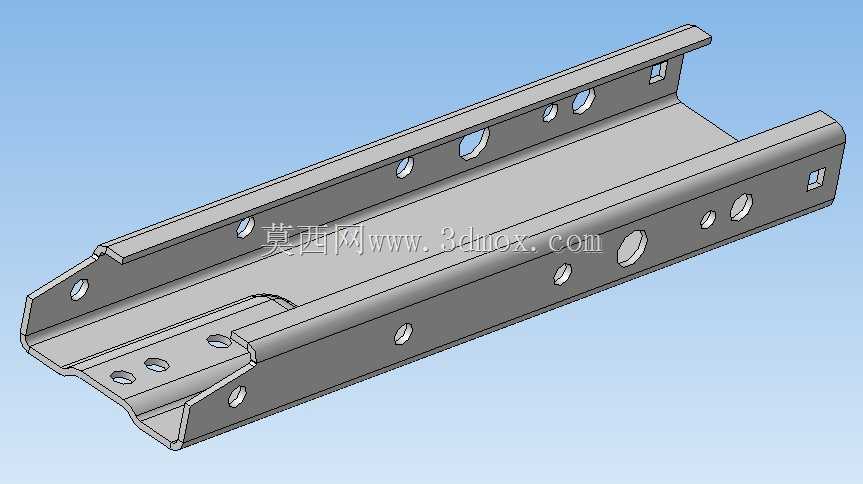

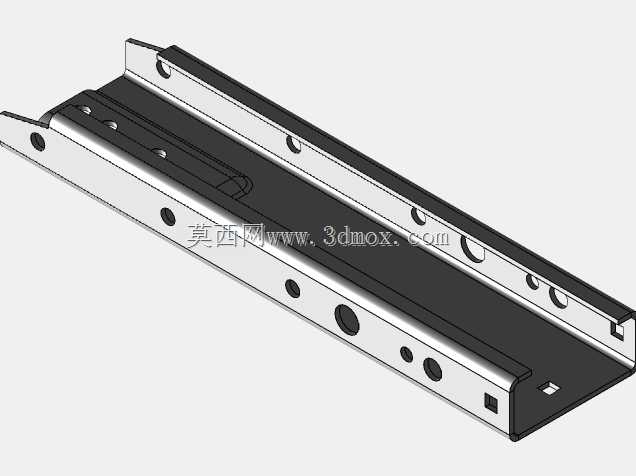

多安装孔位U型金属支撑固定支架

这款U型槽结构的金属支撑件，在工业装配场景中主要承担跨接承载、部件定位的作用，常见于物流输送线侧边护板固定、机柜内部层板支撑、小型设备机架的横向连接工位，也可作为非标自动化设备中传感器、走线槽的安装基座使用。从结构设计来看，整体采用一体折弯成型的钣金工艺，两侧翻边高度一致，槽体内腔平整无凸起，能够保证被支撑部件与支架接触面完全贴合，避免安装后出现应力集中导致的部件变形。两侧立板与底板上分布的多组不同孔径安装孔，是经过实际装配验证排布的：大孔径孔位用于穿装M6及以上规格的紧固螺栓，实现支架与主安装面的刚性连接，小孔径孔位适配M4及以下规格的螺丝，用来固定搭载的小型零部件，部分腰型孔预留了安装调节余量，能够抵消装配过程中累计的位置公差，降低现场安装的对位难度。支架两端的收边做了圆弧过渡处理，没有尖锐的冲切毛刺，既可以避免安装过程中划伤操作人员，也能防止应力集中导致的端部开裂，提升长期承载下的结构稳定性。从安装边界来看，槽体宽度适配常规20-50mm规格的铝型材安装面，翻边高度控制在合理范围，不会占用过多的设备内部安装空间，底板厚度满足常规静态承载需求，在15kg以内的静载荷下不会出现明显形变。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯圆角都匹配常规钣金折弯模具的R角参数，孔位距离折弯边的距离都大于板材厚度的1.5倍，避免折弯过程中出现孔位拉裂变形，不需要额外制作特殊工装即可完成批量加工，有效控制生产制造成本。在实际使用场景中，这类支架不需要额外做焊接加工，全部通过螺栓连接即可完成装配，后期维护拆卸也十分便捷，针对不同的使用环境，只需要更换对应表面处理的板材，比如户外场景使用镀锌板材，有防静电需求的场景使用覆铝锌板，有耐腐蚀需求的场景使用304不锈钢板材，即可适配不同工况的使用要求，不需要调整整体结构尺寸，具备较强的通用适配性。
