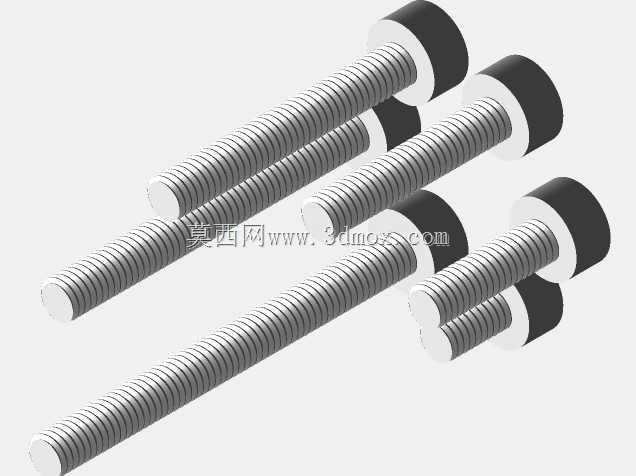

M3规格多长度外六角紧固螺钉

做结构设计快十年，经手的小紧固件选型能堆半张工作台，这类M3规格的外六角螺钉，是小尺寸装配场景里绕不开的基础连接件。先从安装边界说，公称直径3mm，螺距0.5mm属于标准粗牙，覆盖5mm到30mm的长度区间，不同长度对应完全不同的装配场景：5mm长度款适合两层薄板叠接，比如玩具外壳的塑料卡扣基座固定，拧入后螺纹不会穿透下层板件，避免外露刮擦内部走线；10mm到15mm长度款常用在航空类小型机载模块的PCB板与铝制安装支架的连接，六角头的受力面比十字槽大，电动批头打紧时不容易滑牙，能承受0.8N·m左右的锁紧扭矩，满足机载设备的抗振动要求；20mm以上的长度款，多用于电子设备内部的金属支架跨接，比如电源模块的散热片与安装梁的固定，长螺纹段能搭配平垫、弹垫使用，抵消设备长期运行产生的微幅振动松脱风险。

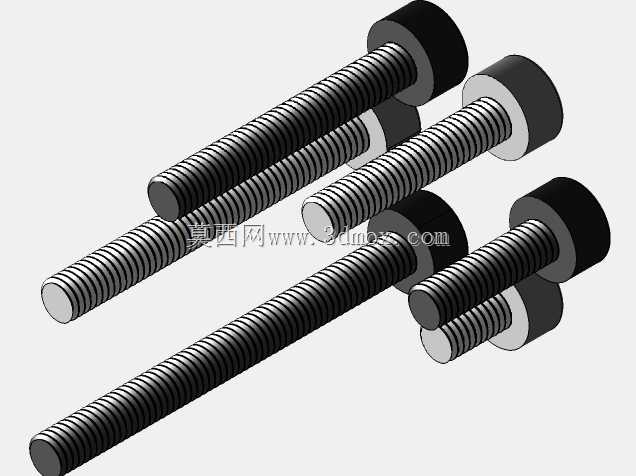

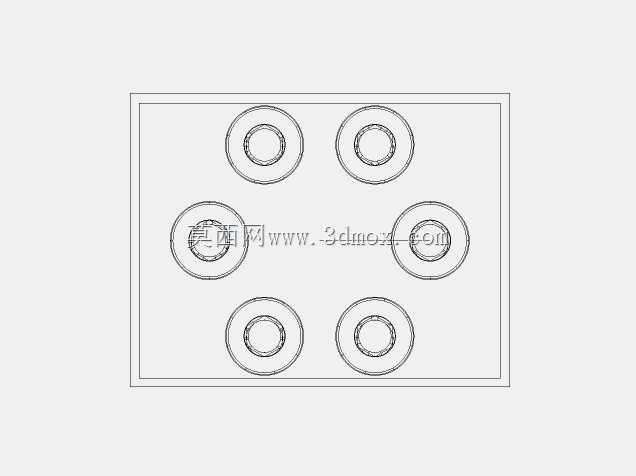

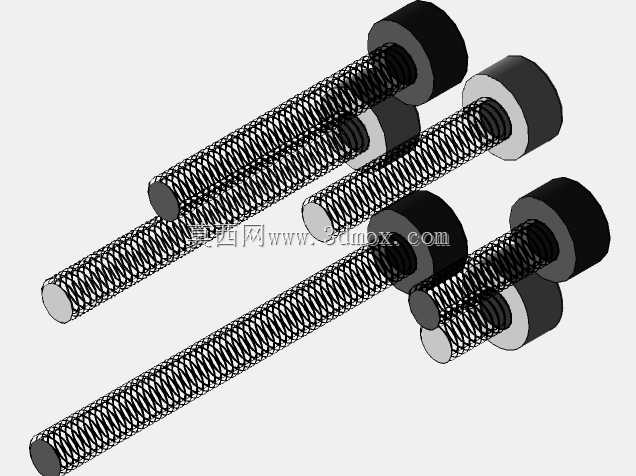

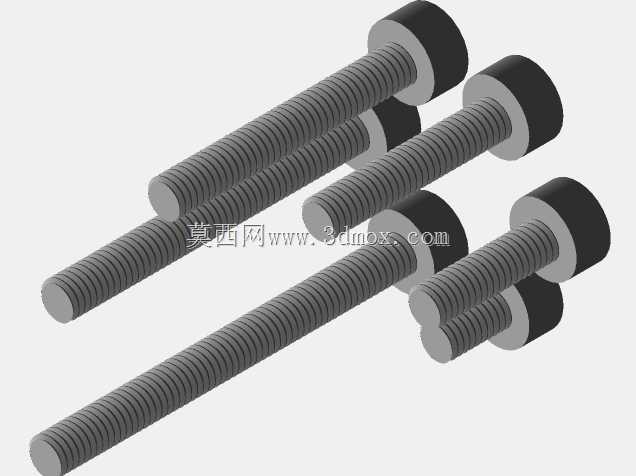

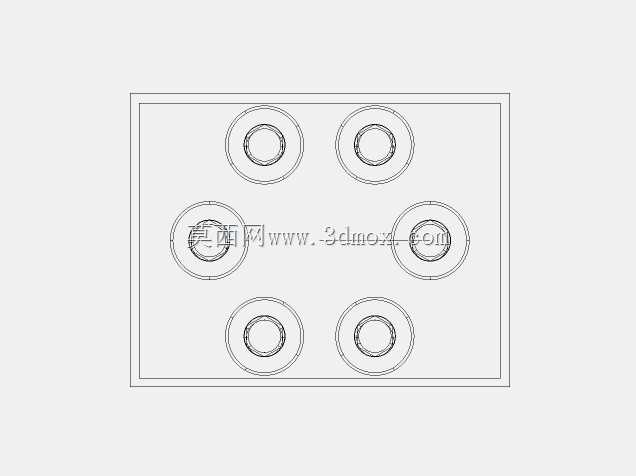

设计这类螺钉的三维模型时，首先要卡准外六角头的对边尺寸，M3规格外六角对边宽度要控制在5.32mm到5.5mm之间，对角尺寸不超过6.2mm，否则批量装配时批头套筒会卡滞，没法适配自动化锁螺丝机的标准治具。螺纹段的收尾要做45度倒角，长度大概1个螺距，既方便装配时对准螺纹孔，也能避免首牙磕碰变形导致的拧入卡涩。很多新手建模时容易忽略头部支撑面的平面度要求，实际生产中这个面的平面度要控制在0.05mm以内，否则锁紧时螺钉会偏斜，导致连接件受力不均，长期受载后容易出现应力断裂。

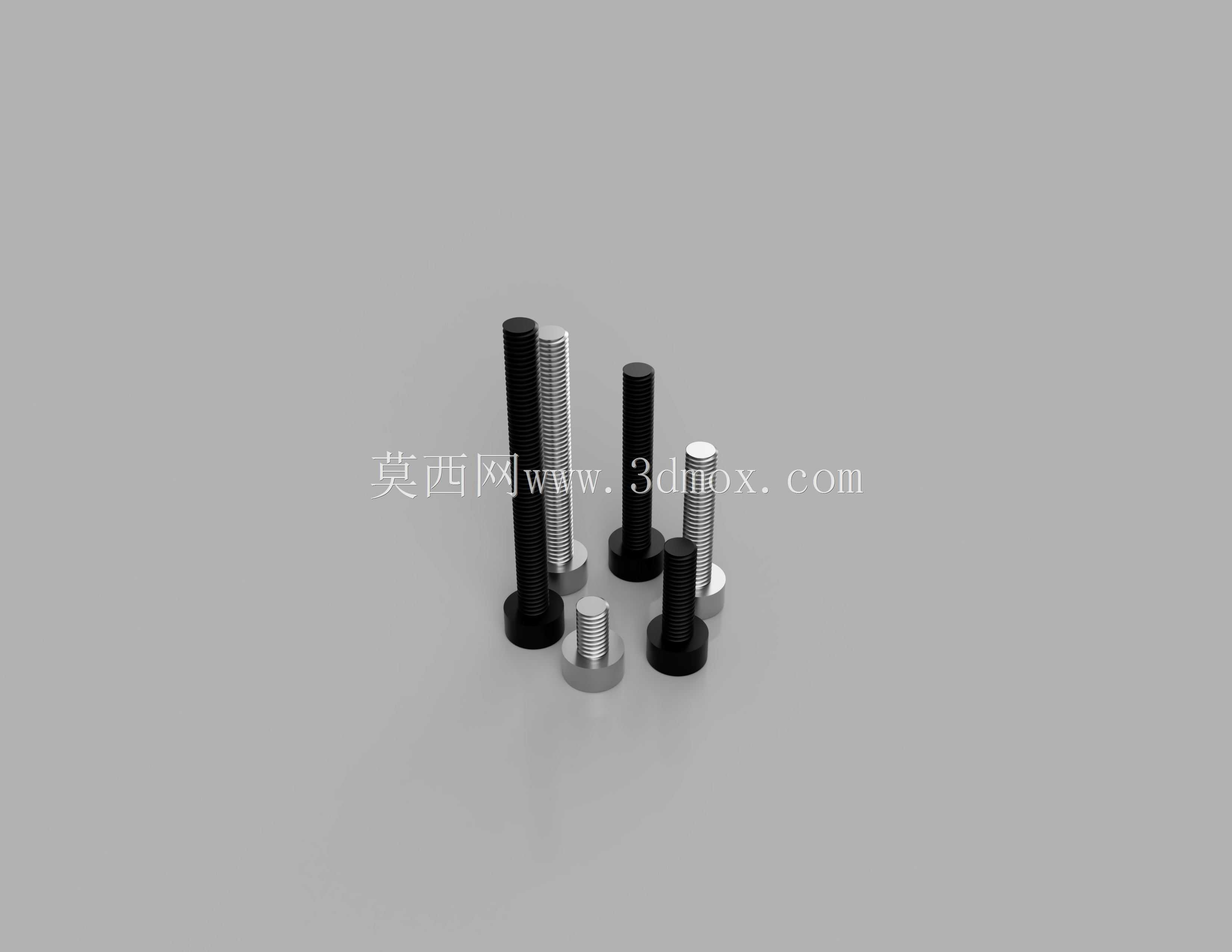

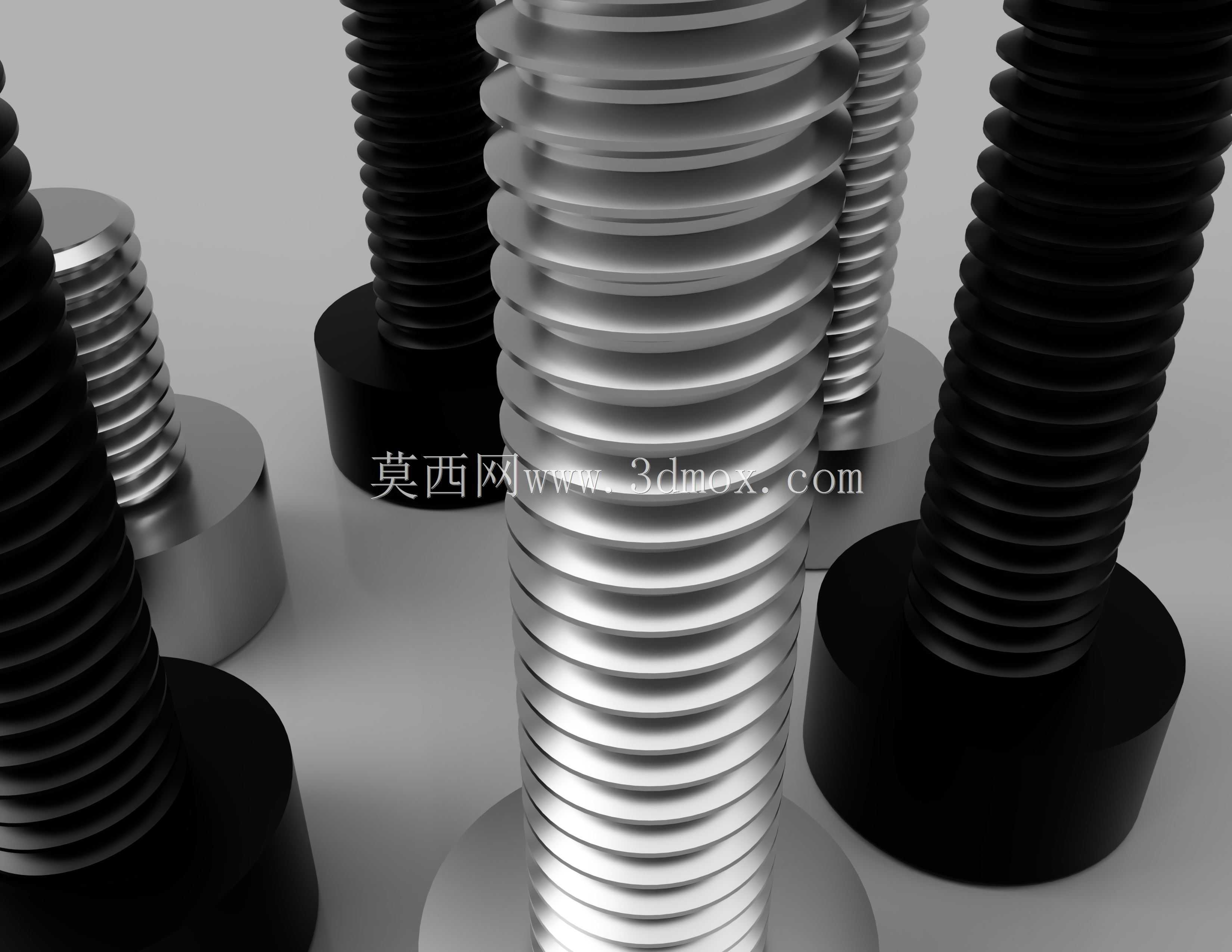

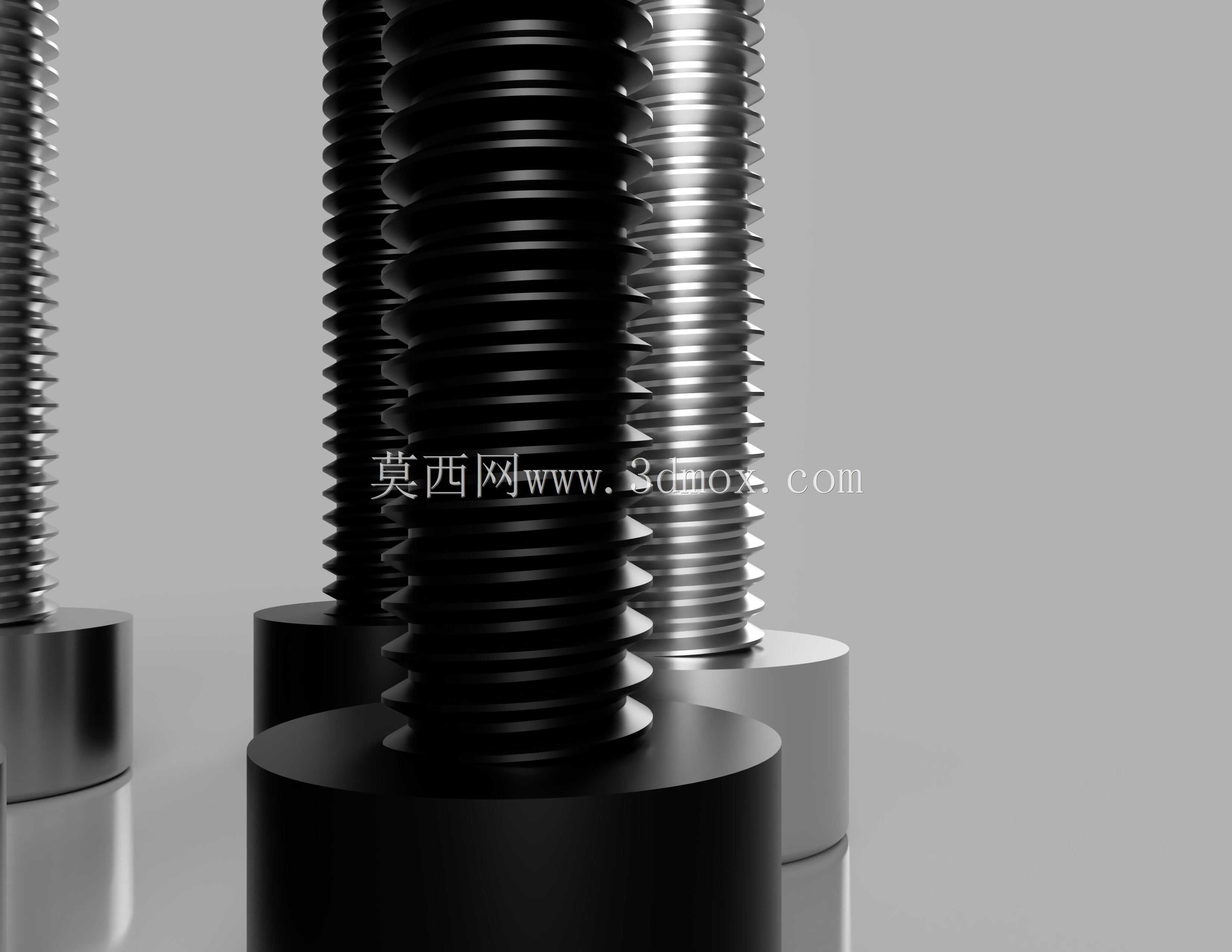

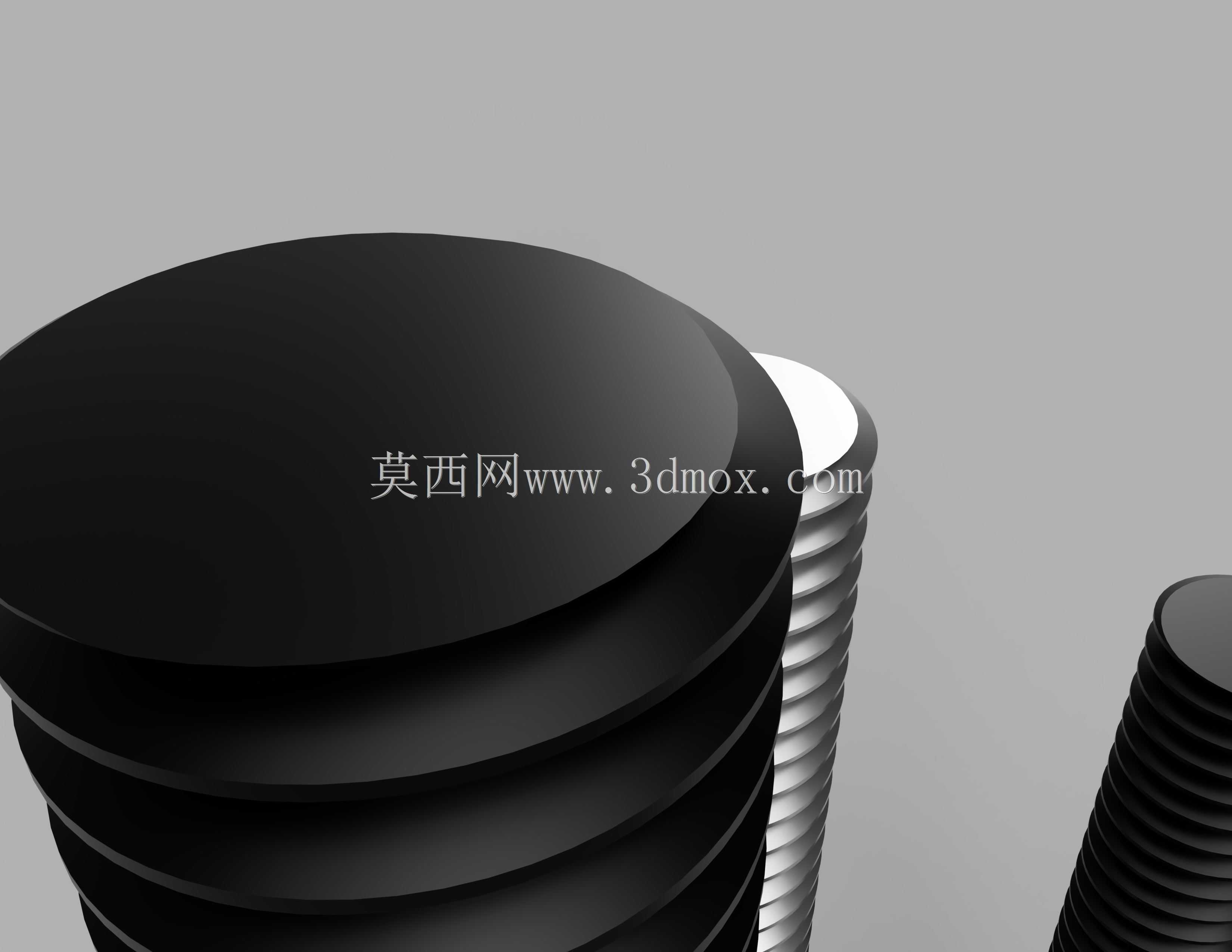

从实际使用场景看，这类小规格六角螺钉不像大尺寸螺栓需要考虑预紧力的精确计算，更多要兼顾装配效率和空间适配：六角头的高度只有2mm左右，在电子设备内部狭窄的装配空间里，不会占用过多垂直方向的空间，比同规格内六角圆柱头螺钉的头部高度低0.8mm左右，刚好适配超薄型消费电子的内部堆叠要求。航空类小部件装配时，还会在螺钉表面做黑色氧化处理，就是图中展示的黑亮外观，既能提升表面防锈能力，也能避免金属反光干扰机载光学传感器的正常工作。玩具类产品使用时，会把螺钉头部做圆角过渡，避免尖锐边角划伤儿童皮肤，同时螺纹段的公差适当放宽，降低注塑件螺纹孔的加工精度要求，压缩量产成本。

建模过程中还要注意不同长度款的光杆段与螺纹段的比例：长度10mm以下的短螺钉，光杆段长度控制在1.5mm以内，尽量增加有效啮合螺纹长度，避免薄板连接时啮合牙数不足导致滑牙；25mm以上的长螺钉，光杆段可以适当加长到3mm，减少螺纹加工的长度，降低搓丝工序的加工成本，同时光杆段与安装孔的间隙配合能起到导向作用，长螺钉拧入时不容易出现斜牙问题。
