液化石油气调压阀连接接头结构

该零件作为液化石油气调压装置的核心衔接构件，直接承担调压阀体与气瓶输出阀之间的机械连接与气路导通作用，是民用燃气调压系统中保障密封可靠性与连接稳定性的关键受力零件。从实际工况来看，该零件长期处于带压燃气接触环境，同时需要承受气瓶安装、拆卸过程中的反复扭转作用力，以及日常使用中可能出现的磕碰、环境温变带来的应力影响，因此结构设计上优先考虑了连接强度与密封面的贴合精度。

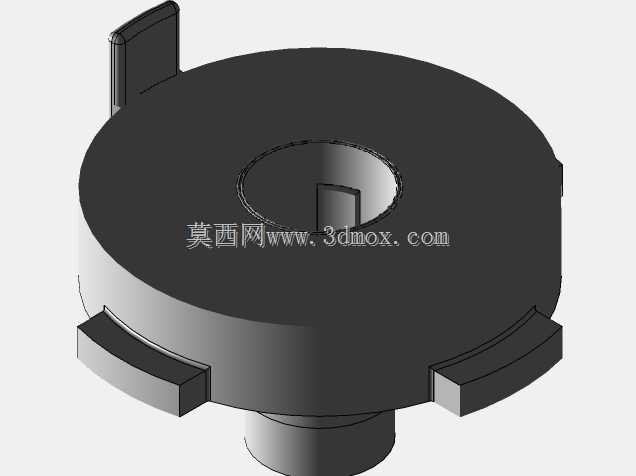

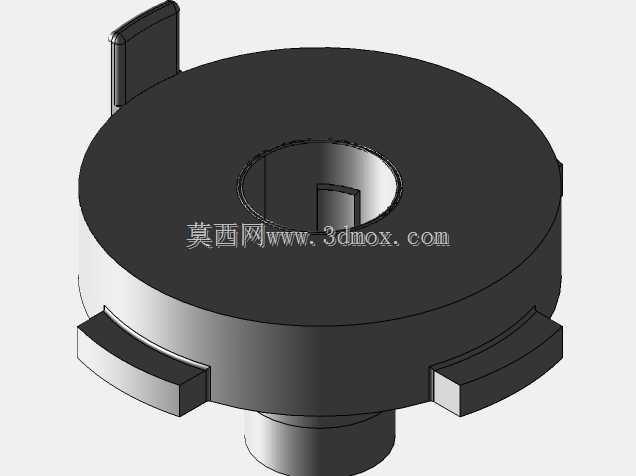

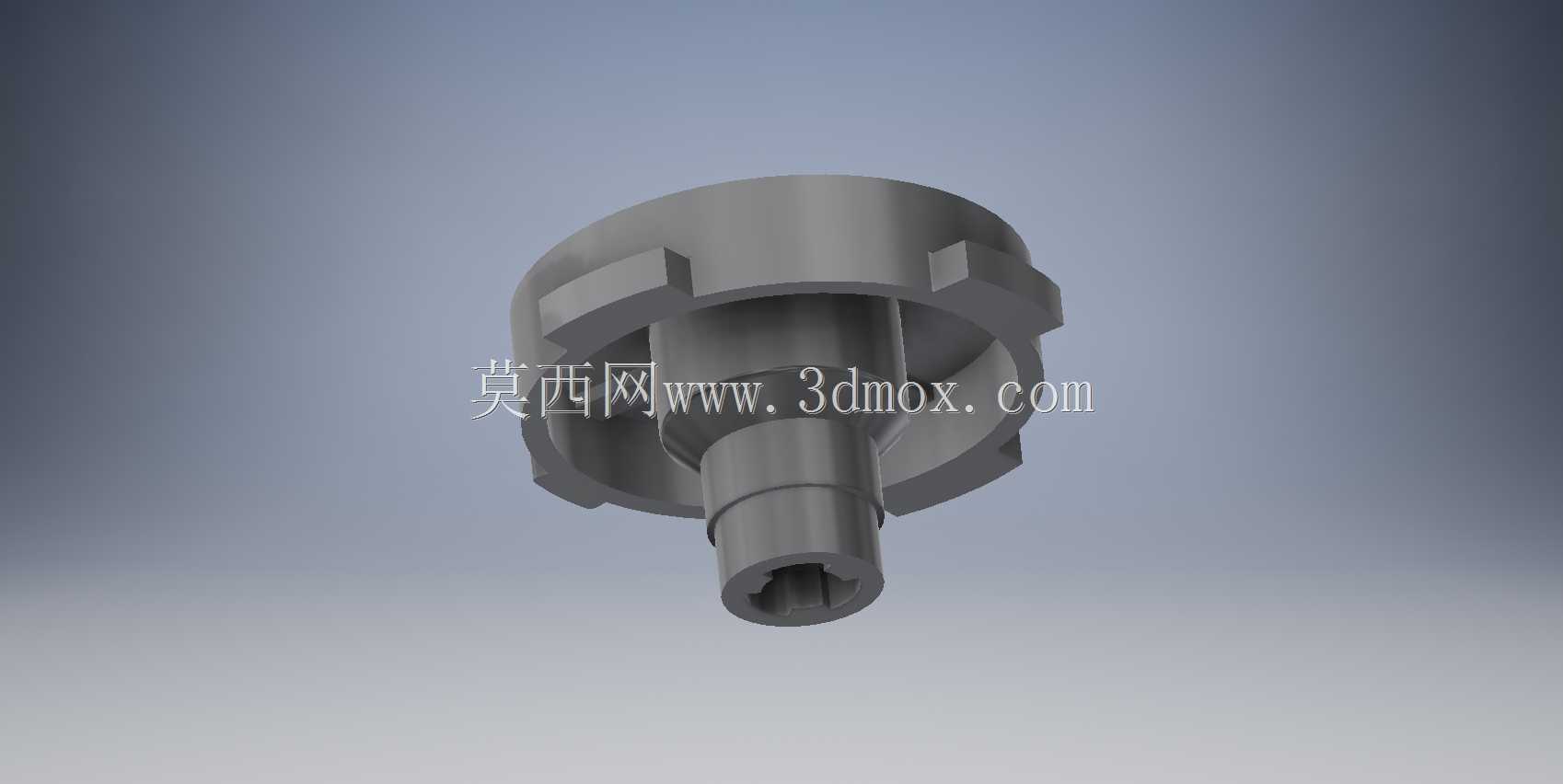

整体结构采用同轴阶梯式布局，上部为带周向卡位凸台的法兰式结构，四个均匀分布的卡位凸台用于和调节器壳体内部的卡槽配合，实现周向定位与轴向限位，避免零件在阀体内出现转动或窜动，保证内部气路的同轴度。中部为过渡轴段，用于匹配调节器壳体内部的安装腔深度，轴段外径与壳体内腔采用间隙配合，装配时可快速导入定位，降低装配难度。下部为阶梯式插接轴段，最末端的内孔为燃气导通流道，轴段外壁设置多道环形密封槽，用于安装O型密封圈，与气缸阀的对接接口形成径向密封，防止燃气泄漏。

设计过程中，首先根据常用家用液化石油气气瓶阀的输出接口尺寸确定了下部插接段的外径与插入深度，保证插入后密封槽位置刚好与阀口密封面对齐，同时预留了足够的密封压缩量，避免密封圈过度压缩老化或压缩量不足导致泄漏。上部的卡位凸台采用对称布局，受力均匀，拆卸时施加的扭转力可均匀分散到四个凸台接触面，避免局部应力集中导致凸台断裂。零件整体采用回转体加局部凸台的结构形式，既适合常规的车削加工完成主体回转面，也可通过铣削加工快速完成周向凸台的成型，加工工艺性良好，适合批量生产。

安装边界方面，该零件的最大外径由上部卡位凸台的外圆尺寸决定，装配时需从调节器壳体的下端装入，凸台卡入壳体卡槽后，下部插接段伸出壳体下端，与气瓶阀对接时，插入深度需达到密封槽完全进入阀口内，同时上部凸台与壳体卡槽完全贴合，无轴向间隙，避免使用过程中因振动导致连接松动。流道内孔的通径经过匹配计算，可满足家用液化石油气调节器的额定流量要求，不会因通径过小产生气阻，影响燃气输出稳定性。零件的所有棱角处均设置了工艺倒角，既避免装配时划伤密封圈，也去除了加工毛刺，提升装配操作的安全性。
