带立式安装座剖分式球面轴承壳体

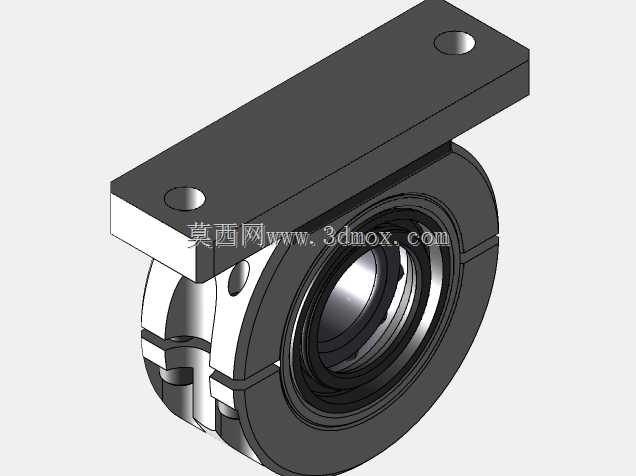

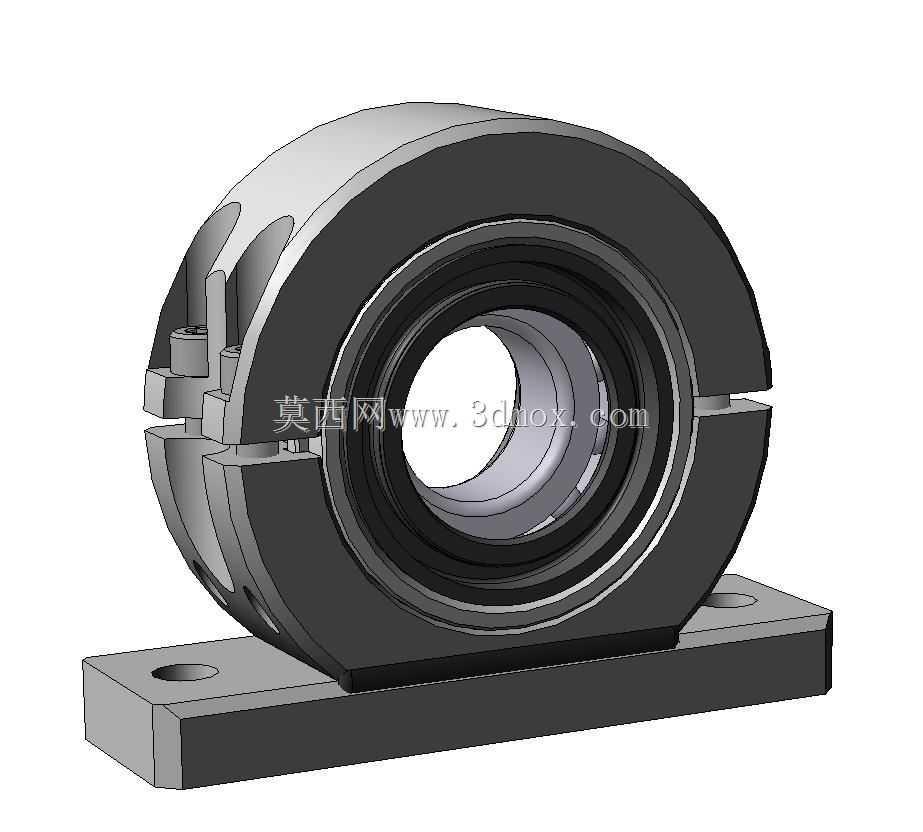

这款剖分式球面轴承壳体，主要适配带座外球面轴承的安装场景，在输送线辊筒支撑、中小型风机主轴定位、农用机械传动端固定这类需要频繁拆装维护的工况下尤为适用。日常设备运维中，整根轴穿装的整体式轴承座往往需要拆解轴端所有传动件才能更换轴承，而剖分结构的壳体可以直接拆分上下两部分，无需挪动轴系上的联轴器、带轮等零件，就能完成轴承的更换与间隙调整，能大幅缩短产线停机维护的时长。从结构设计来看，壳体采用上下对开的剖分形式，结合面做了精准的止口定位，避免合装后出现同轴度偏差，保证内部球面轴承的调心功能不受干涉；底部的安装底座设置了两个对称的长圆形安装孔，既可以适配不同孔距的安装机架，也能在安装时微调轴承的轴向位置，补偿机架加工带来的位置误差。壳体的内腔轮廓完全匹配球面轴承的外球面弧度，预留了足够的调心摆动空间，当轴系出现轻微的挠曲变形或者安装对中偏差时，轴承可以随轴在壳体内小幅摆动，不会出现卡滞、额外附加载荷的问题，有效延长轴承的使用寿命。安装边界方面，底座的安装面做了铣平加工，保证和机架贴合时的接触刚度，避免运行过程中出现振动松动；壳体两侧的剖分连接部位预留了紧固件安装空间，使用普通内六角螺栓即可完成上下壳体的锁紧，锁紧力矩按照常规铸铁件的紧固要求控制即可，不会出现壳体变形夹死轴承外圈的问题。在实际选型适配时，需要注意壳体的内孔球面直径要和配套轴承的外球面尺寸匹配，同时底座的安装高度要和整套传动系统的中心高对齐，避免轴系出现额外的弯曲应力；这类剖分式轴承壳体常采用铸铁材质铸造后加工，具备足够的刚性和减震性能，能承受中等强度的径向载荷，适合中低速运转的传动场景使用。建模过程中，重点还原了剖分面的止口结构、安装孔的位置公差、内腔球面的轮廓精度，同时保留了壳体外部的加强筋结构，这些筋位既可以提升壳体的整体刚性，也能在铸造过程中减少壁厚不均带来的铸造缺陷，避免使用过程中出现应力开裂的问题。
