KP08立式带座外球面轴承结构设计

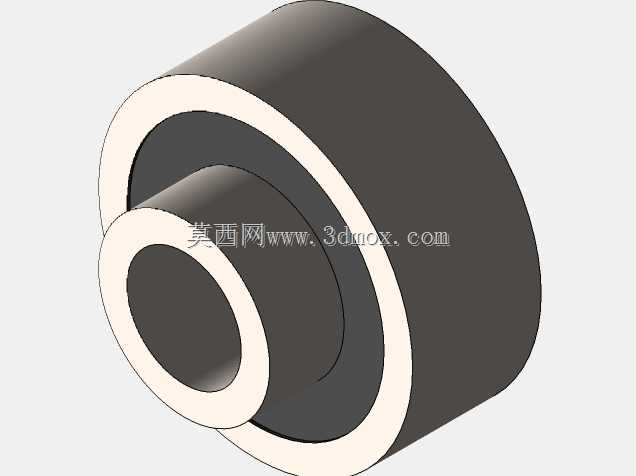

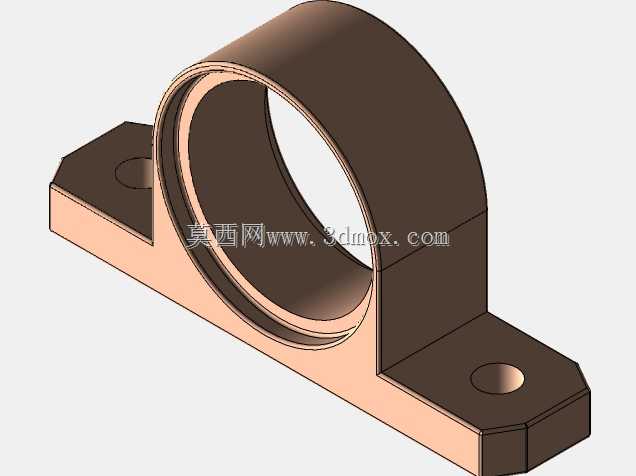

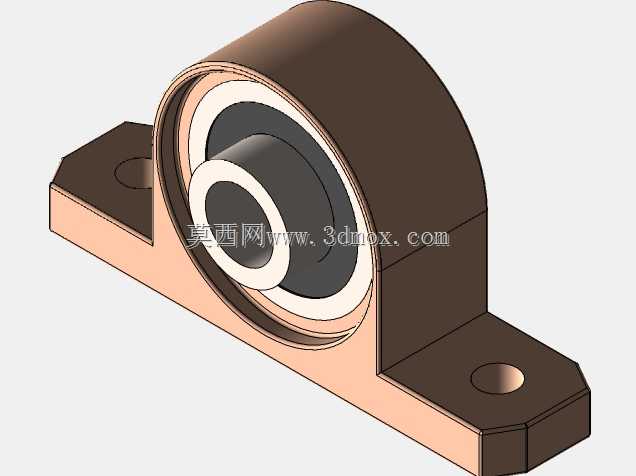

在轻工输送线、小型农机、食品加工设备这类对传动支撑有快装需求的场景里，这类立式带座外球面轴承的应用占比一直不低。不同于分体式轴承座需要现场调整同轴、配做密封的繁琐流程，KP08款带座轴承把外球面球轴承和铸造立式支座集成成了独立组件，现场安装时只需要把支座两个安装脚的螺栓孔对准设备机架的预装螺柱，拧紧固定螺母就能完成轴承座的定位，后续穿入传动轴后，只需要微调轴承内圈的顶丝锁紧位置，就能补偿轴加工带来的小角度偏斜，对安装面的平面度公差容忍度比普通深沟球轴承配分体座的方案高不少。从结构设计逻辑来看，支座部分采用了菱形铸造成型的安装脚，两个安装孔分布在轴承腔体的两侧下方，安装孔的沉台设计可以让固定螺栓的头部完全沉入支座内部，避免螺栓头突出干涉周边的传动部件，同时支座的轴承容纳腔做了加厚的圆弧过渡，既可以承受径向的传动载荷，也能应对轻载工况下的少量轴向窜动。外球面轴承的内圈做了加长设计，配合侧面的紧定螺钉，可以在光轴上实现可靠锁紧，不需要轴上加工定位轴肩，能大幅降低传动轴的加工工序成本。轴承自带的双层密封结构，内层是接触式橡胶密封圈，外层是冲压防尘盖，在多粉尘、偶尔有喷淋的生产场景里，能有效阻挡外界杂质进入轴承滚道，延长润滑脂的使用寿命，日常维护只需要通过轴承外圈上的注油嘴定期补充锂基脂即可，不需要频繁拆解组件。从安装边界来看，这款轴承座的中心高是固定值，两个安装孔的中心距、安装孔的通孔直径都遵循通用带座轴承的尺寸规范，选型替换时不需要重新修改机架的安装孔位，只要轴径匹配就能直接替换同型号的其他品牌产品。轴承腔体的外径和支座的整体轮廓尺寸做了优化，在保证结构强度的前提下尽可能压缩了横向占用空间，适合安装在设备内部空间局促的传动节点位置，比如小型皮带输送机的头尾辊筒支撑、包装机械的导辊支撑、小型风机的叶轮轴支撑这类场景，能在提供稳定旋转支撑的同时，减少不必要的空间占用。建模过程中需要重点注意支座安装面的平面度要求、轴承内圈与轴的配合公差、密封槽的尺寸精度，这些细节直接影响最终组件的安装适配性和实际使用寿命，尤其是支座的铸造拔模角度和安装孔的同轴度，要是建模时忽略了拔模斜度，后续开模或者3D打印试制时会出现脱模困难、安装面贴合不严的问题，直接影响轴承的支撑精度。
