手拧蝶形翼形紧固螺钉结构设计

在各类需要频繁拆装、无需借助额外工具即可完成紧固操作的设备场景中，翼形螺钉的应用覆盖范围极广，从小型电气柜的门板快拆、实验室测试工装的快速装夹，到民用设备的简易维护节点、户外临时搭建构件的紧固，都能见到这类紧固件的身影。不同于需要配套扳手、螺丝刀才能操作的外六角、内六角螺钉，翼形螺钉的核心设计逻辑就是降低操作门槛，让操作人员直接通过手指捏持两侧翼片就能施加足够的拧紧力矩，完成锁紧或松脱动作，在应急维护、无工具操作场景下的适配性极强。

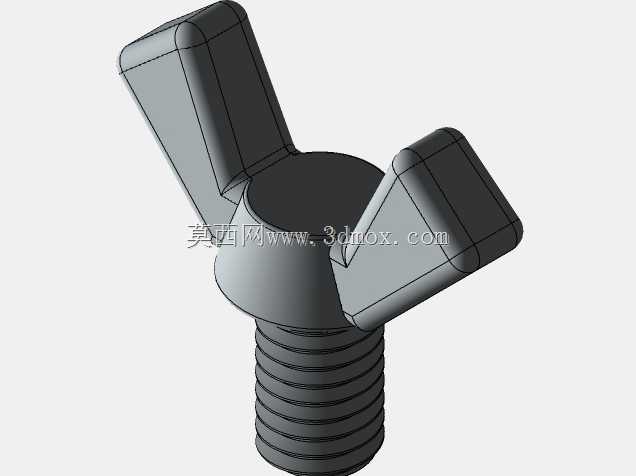

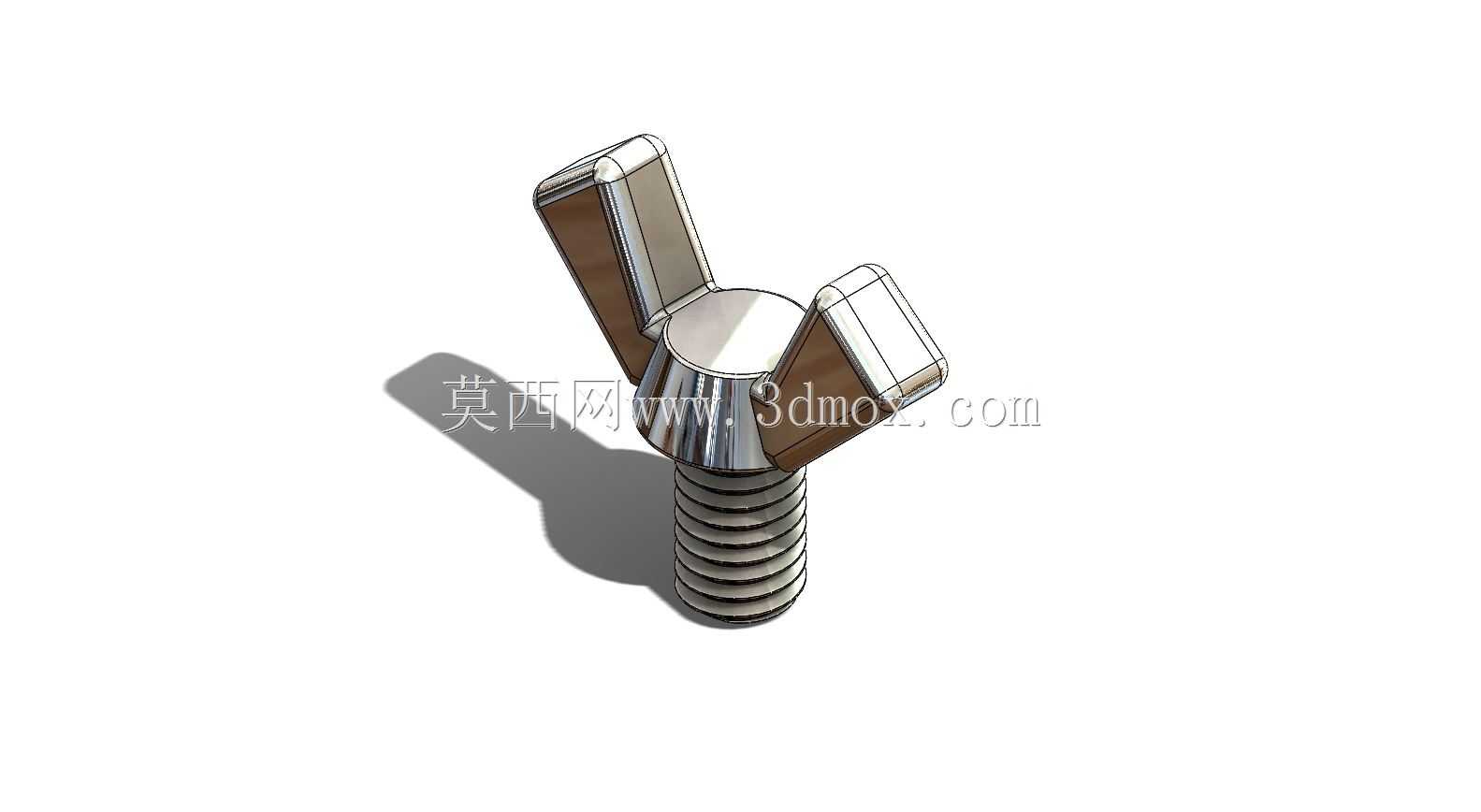

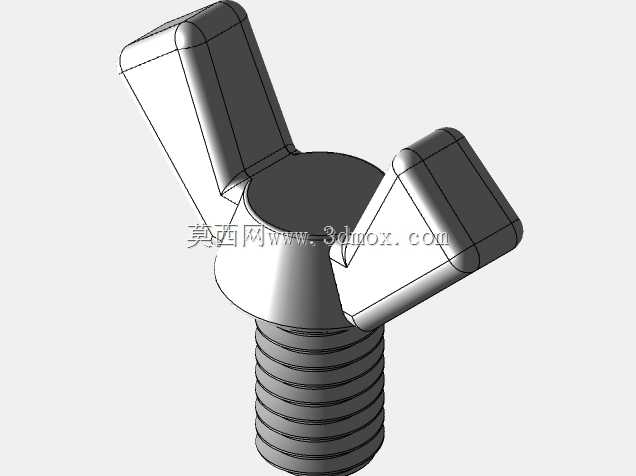

这款翼形螺钉的头部采用对称双翼结构，翼片的边缘做了圆弧过渡处理，避免捏持施力时硌伤操作人员手指，翼片与螺杆头部的衔接位置做了加厚加强设计，能够承受较大的手拧力矩，不会出现翼片根部断裂的失效问题。螺杆部分采用标准公制三角螺纹，牙型角60度，螺纹的大径、中径、小径公差均符合普通螺纹的通用公差要求，能够和对应规格的标准内螺纹孔、螺母实现完全互换，不需要额外做适配加工。

从安装边界来看，这款螺钉的安装占用空间除了螺杆本身的穿装孔位之外，需要预留出双翼旋转所需的径向空间，在布局安装点位时，要注意相邻构件不能干涉翼片的转动行程，否则会导致无法顺利拧紧。翼片的展开宽度经过优化，既保证了捏持时的力臂长度足够，让操作人员用较小的握力就能获得满足锁紧要求的力矩，又不会因为翼片过宽导致安装空间占用过大，适配多数紧凑布局的设备安装场景。

在实际选型使用时，需要注意这类手拧螺钉的适用拧紧力矩上限，因为翼片的力臂长度固定，手拧施加的力矩通常不会超过普通扳手拧紧的力矩值，所以它更适合用于锁紧力要求不高、需要经常拆装的非重载连接节点，比如设备的检修盖板、小型工装的定位压块、线束固定支架等位置，如果是重载、强振动的连接场景，还需要配合防松垫圈或者额外的锁止结构使用，避免长期振动下出现松脱。建模过程中，螺纹部分可以采用装饰螺纹简化表达来降低模型文件体量，在做装配干涉检查时，要重点验证双翼转动范围内是否存在周边零件的干涉，同时校核螺钉头部压紧面与被连接件表面的贴合度，保证压紧时受力均匀，不会出现偏载导致的螺纹滑牙或者被连接件表面压损问题。
