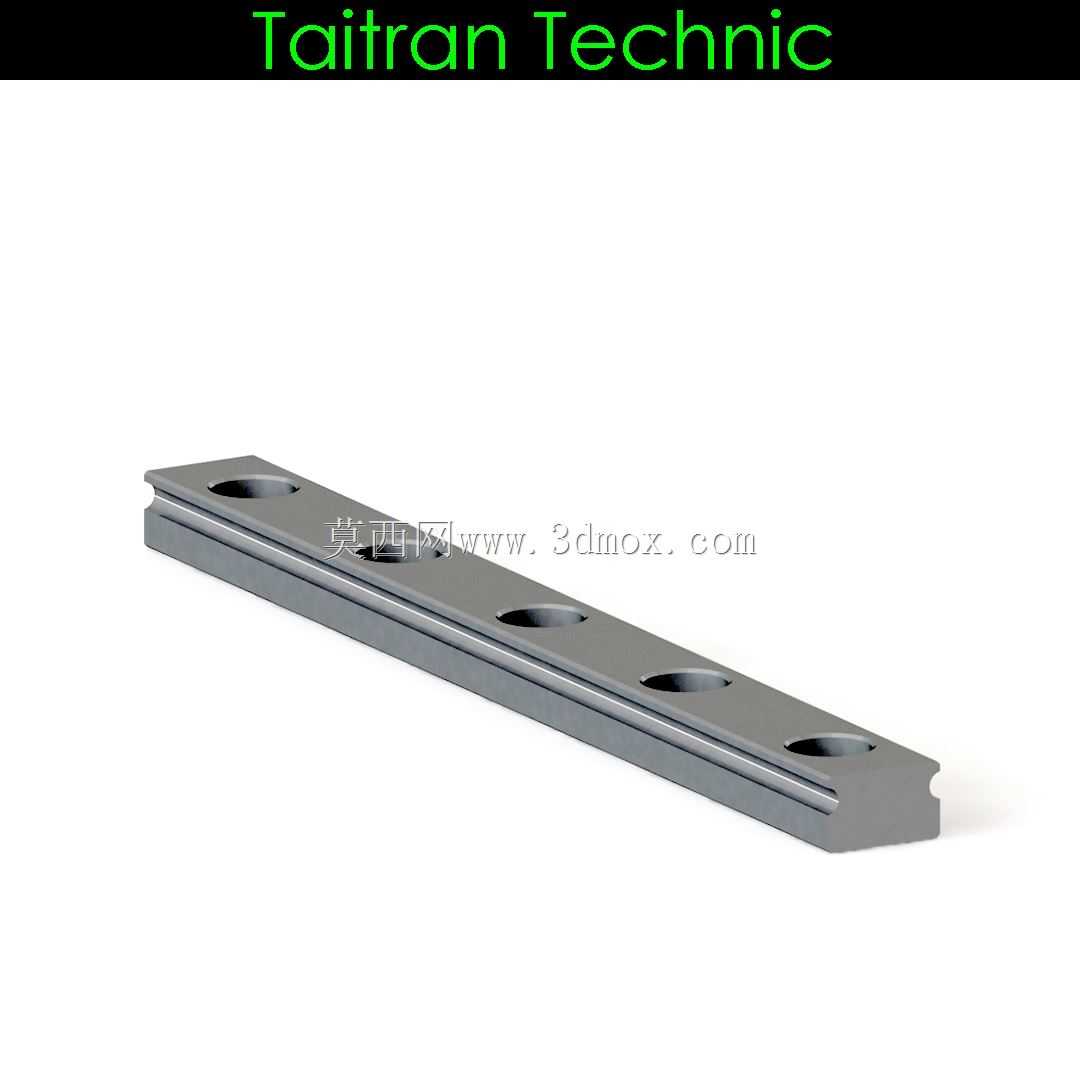

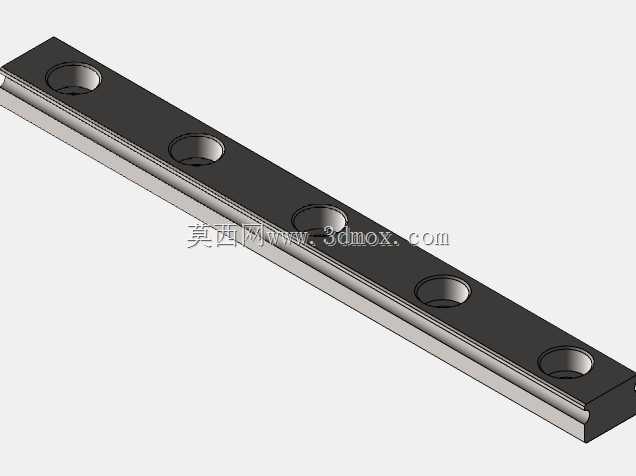

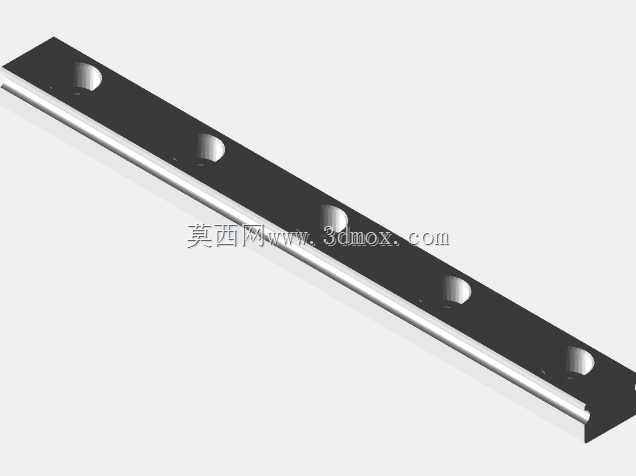

Taitran RSR9厚线性钢轨型材结构

做小型非标设备结构选型的时候，经常会碰到安装空间局促、负载不大但对导向精度有一定要求的场景，这类场景下如果选用常规大规格线性导轨，不仅安装空间放不下，成本也会超出预算，这款9毫米厚度的线性钢轨型材，就是针对这类紧凑型设备的导向需求设计的。从实际适配场景来看，它的核心应用方向覆盖桌面级3D打印机的运动轴导向、小型数控雕刻机的进给轨道、迷你激光切割机的横梁移动导向，还有一些桌面级自动化实验平台的直线传动导向，这类设备共同的特点就是整体安装空间紧凑，运动部件负载较轻，不需要承受大吨位的切削载荷，但对轨道运行的平顺性、安装的便捷性有明确要求。这款导轨的截面高度控制在9毫米，属于低截面设计，安装时不需要在安装基座上加工过深的沉槽，直接通过轨道上预制的安装孔用螺丝锁紧即可，轨道上的安装孔采用等间距排布，在设计安装基座的螺纹孔位时，可以直接匹配孔位参数做排布，不需要额外调整孔距来适配，能减少基座加工的出错概率。从设计思路上看，这款导轨没有采用常规重型导轨的高刚性加厚截面设计，而是针对小型设备的负载特性做了截面优化，在保证轨道自身直线度、长期使用不易发生弯曲形变的前提下，尽可能压缩截面尺寸，降低轨道自身重量，减少运动部件的整体负载。它可以和同规格的HTHK线性滑块配套组装，组装后滑块和轨道的配合间隙控制在合理范围，运行时不会出现明显的卡顿或者旷量，能满足小型设备运动过程中的导向精度要求。在做三维建模的时候，需要重点关注轨道的安装边界尺寸，除了轨道本身的宽度、高度参数，还要预留出滑块在轨道上全行程移动时的避让空间，尤其是轨道两端的限位位置，要避免滑块移动到端部时和设备其他结构发生干涉；另外轨道安装面的平面度也需要在设计时提出明确要求，如果安装面平面度误差过大，锁紧安装螺丝后会导致轨道发生形变，直接影响滑块运行的平顺性，甚至出现滑块卡滞的问题。和普通光轴导向结构相比，这种一体式钢轨型材的抗扭性能更好，在承受偏载的时候不容易出现导向偏移，安装调试也更方便，不需要额外加工支撑座来固定光轴，直接贴装在安装基准面上即可，能大幅减少小型设备的装配调试时间。在做轻量化设备设计时，选用这类小规格线性导轨，还能有效降低设备整体重量，方便设备的搬运和桌面放置，不会因为轨道自重过大导致设备整体重心偏高，提升设备运行时的稳定性。
